0.5 polegadas OLED Display Module 88x48 pixels Matriz passiva com interface I2C

0.5 polegadas OLED Display Module 88x48, OEL Display Module 0,5 polegadasIntrodução ao produto

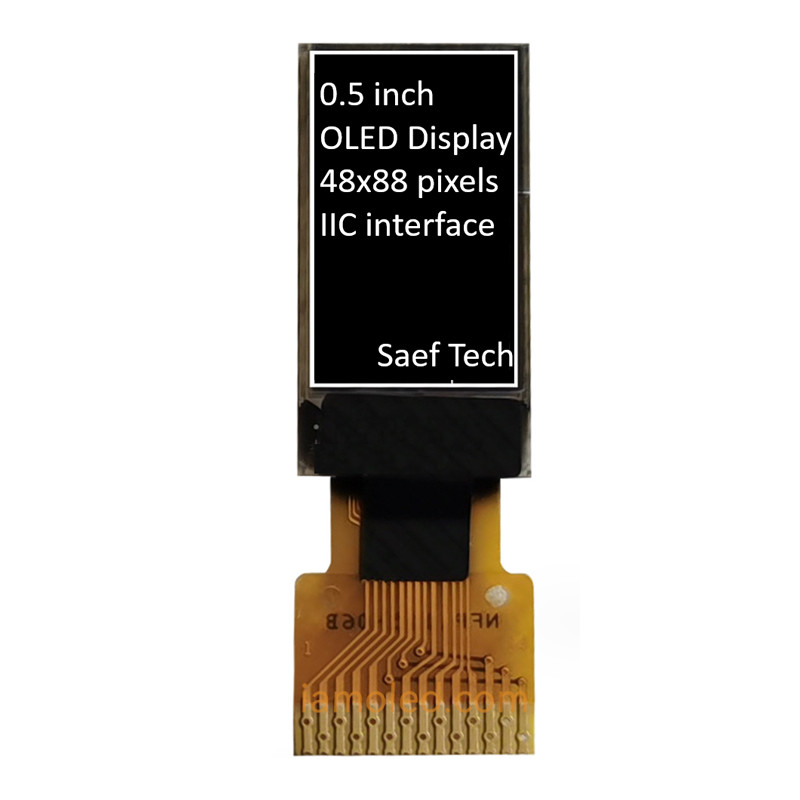

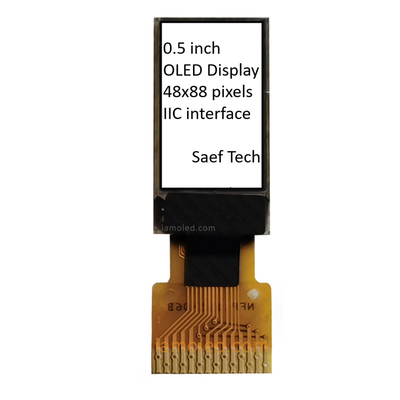

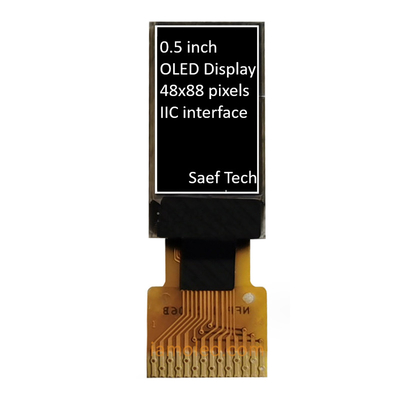

O módulo de display OLED SFOS050XZ-7112AN é um display gráfico COG de resolução 88x48, com diagonal de 0,5 polegadas.O modelo OLED é concebido como de qualidade industrial, que tem a vantagem de um preço competitivoO módulo é integrado com IC CH1115; suporta interface I2C. A tensão de alimentação para lógica é de 2,8V, a tensão de alimentação para exibição é de 9V, a corrente operacional para VDD é de 180μA, função de condução 1/48.

O módulo de exibição SFOS050XZ-7112AN OEL é adequado para dispositivos portáteis, aplicações domésticas inteligentes, etc. Este módulo pode funcionar a temperaturas compreendidas entre -40°C e +80°C;Temperaturas de armazenamento entre -40°C e +85°C.

0.5 polegadas OLED Display Module 88x48 pixels, OEL Display Module 0,5 polegadas PRoduct Desenho

Definição de pin

Pin1, C2P / Pin2, C2N / Pin3, C1P / Pin4, C1N

Terminal positivo do condensador de inversão voadora, terminal negativo do condensador de impulso voador.Devem flutuar quando o conversor não for utilizado..

Pin 5.VDD2VBAT

Fornecimento de energia para o circuito do conversor de DC/DC. Este é o pin de alimentação para o tampão interno do conversor de tensão DC/DC. Deve ser conectado a uma fonte externa quando o conversor for usado.Deve ser ligado ao VDD quando o conversor não for utilizado..

Pinhas6, VBREFNC

Pinhas7, VSS

Base do circuito lógico Este é um pin de terra. Ele atua como uma referência para os pinos lógicos. Ele deve ser conectado a uma base externa.

Pinhas8, VDD1

Isto é um pin de alimentação de tensão, deve estar ligado a uma fonte externa.

Pinhas9RES#

Reinicialização de energia para controlador e driver. Este pin é a entrada de sinal de reinicialização. Quando o pin está baixo, a inicialização do chip é executada. Mantenha este pin puxado alto durante a operação normal.

Pinhas10, SCL

O sinal de relógio do autocarro IIC. A transmissão de informações no autocarro I2C segue um sigma de relógio. Cada transmissão de bits de dados ocorre durante um único período de relógio deste pin.

Pinhas11, SDA

Este pin atua como um canal de comunicação entre o transmissor e o receptor.

Pin12, IREF

Este pin é um pin de referência de corrente de segmento. Um resistor deve ser ligado entre este pin e o VSS.

Pinhas13, VCOMH

Este pin é o pin de entrada para o alto nível de saída de tensão para sinais COM. O condensador deve ser conectado entre este pin e o VSS.

Pinhas14, CCV

Fornecimento de energia para o painel OEL. Este é o pin de alimentação de tensão mais positiva do chip. Um condensador de estabilização deve ser ligado entre este pin e o VSS quando o conversor for utilizado.Deve ser ligado a uma fonte externa quando o conversor não estiver em uso..

Nota 1: Todas as voltagens acima referidas baseiam-se em ¢VSS = 0V.

Nota 2: Quando este módulo for utilizado para além dos valores máximos absolutos acima referidos, pode ocorrer uma ruptura permanente do módulo.É desejável utilizar este módulo nas condições previstas na secção 3.. “Óptica e Características Eléctricas. Se este módulo for utilizado para além destas condições, pode ocorrer um mau funcionamento do módulo e a fiabilidade do módulo pode deteriorar-se.

Nota 3: As faixas de temperatura definidas não incluem o polarizador.A temperatura máxima suportada do polarizador deve ser de 80°C.

Nota 4: VPP = 7,5 V, Ta = 25 °C, 50% tabuleiro de xadrez.Configuração do software segue a secção 4.4 Inicialização.Fim de vida é especificado como 50% do brilho inicial alcançado.A temperatura média de funcionamento durante a vida útil é estimada pela operação acelerada em condições de alta temperatura..

* Medição óptica efectuada a VDD1 = 2,8 V, VPP = 8,0 V e 7,4 V. A configuração do software segue a secção 4.4 Inicialização.

Ajuste externo

{RES=1; delay(1000); RES=0; delay(1000); RES=1; delay(1000); write_i(0xAE); /*display off*/ write_i(0x00); /*set lower column address*/ write_i(0x10); /*set higher column address*/ write_i(0xB0);/*ponta endereço da página*/ write_i(0x40); /* define linhas de início de exibição */ write_i(0x81); /* controle de contrato */ write_i(0x88); /* 4d*/ write_i(0x82); /* iref resistor definido e ajustado ISEG*/ write_i(0x00); write_i(0xA1);/* remapeamento do segmento de conjunto 0xA0*/ write_i(0xA2); /*set seg pads hardware configuration*/ write_i(0xA4); /*Disable Entire Display On (0xA4/0xA5)*/ write_i(0xA6); /*normal / reverse*/ write_i(0xA8); /*multiplex ratio*/ write_i(0x3F);/* dever = 1/64*/ escrever_i(0xC8); /*Com direção de varredura 0XC0*/ write_i(0xD3); /*set display offset*/ write_i(0x00); /* */ write_i(0xD5); /*set osc divisão*/ write_i(0xa0); write_i(0xD9); /*set pré-carregamento período*/ write_i(0x22);escrever_i(0xdb); /*set vcomh*/ write_i(0x40); write_i(0x31); /* Set pump 7.4v */ write_i(0xad); /*set charge pump enable*/ write_i(0x8a); /*Set DC-DC enable (0x8a=disable; 0x8b=enable) */ write_i(0xAF);/* display ON*/}void write_i(unsigned char ins) { char m não assinado,da; int j sem assinatura; DC=0; CS=0; da=ins;for(j=0; j<8; j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;}void write_d(unsigned char dat) { unsigned char m,da;int j não assinado; DC=1; CS=0; da=dat; for(j=0; j<8; j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;} void delay ((unsigned int i) { while(i>0) { i--; }}

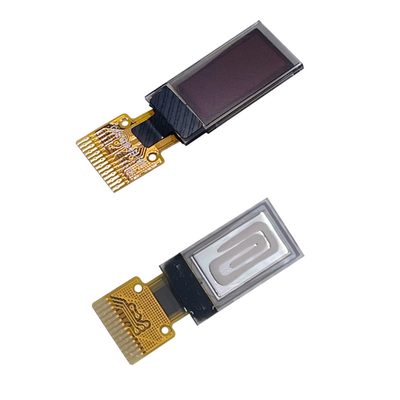

0.5 polegadas OLED Display Module 88x48 pixels, OEL Display Module 0,5 polegadasImagem do produto
