0.49 polegadas OLED Display Module 64x32 Graphics Display Grau Industrial

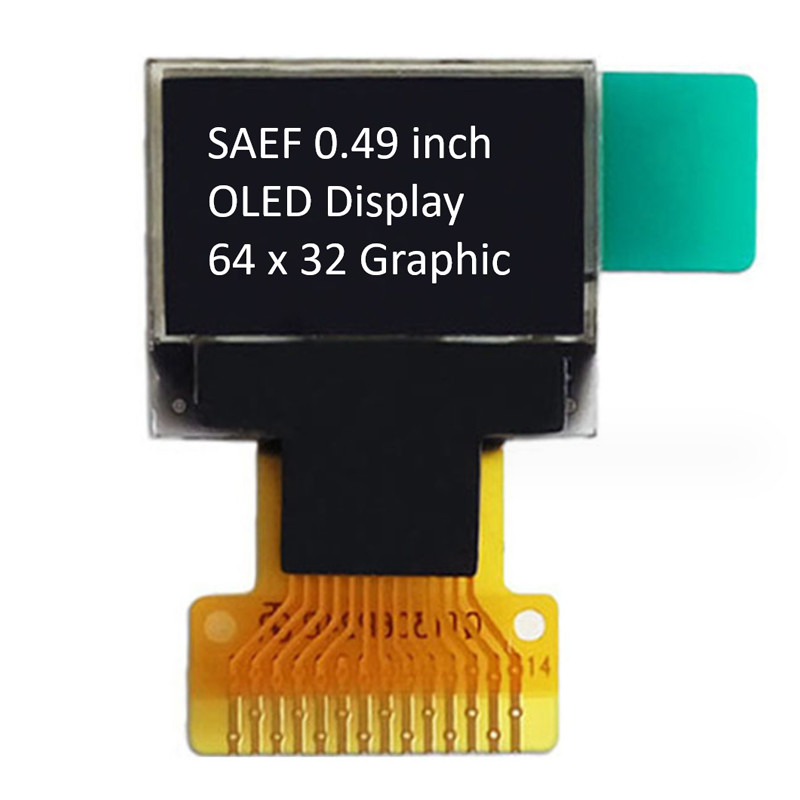

0.49 polegadas OLED Display Module 64x32, OEL Display Module 0,49 polegadas  Introdução ao produto

SFOS049XZ-7111ANO OLED Display Module é um ecrã gráfico COG de resolução 64x32, com tamanho diagonal de 0,49 polegada.O módulo é integrado com SSD1315 ICA tensão de alimentação para a lógica é de 2,8V, a tensão de alimentação para a exibição é de 9V, a corrente operacional para VDD é de 180μA, função de condução 1/32.

SFOS049XZ-7111ANO módulo de exibição OEL é adequado para dispositivos portáteis, aplicações domésticas inteligentes, etc. Este módulo pode operar a temperaturas de -40°C a +70°C; suas temperaturas de armazenamento variam de -40°C a +85°C.

A SAEF Technology é uma fornecedora profissional de módulos OLED. Fornecemos uma ampla gama de módulos OLED padrão de matriz passiva OLED (PMOLED) / OLED dot matrix display e design personalizado,Displays gráficos OLED e painéis de display OLEDA estrutura mecânica inclui os tipos Chip on Board (COB), Chip on Glass (COG) e TAB (Tape Automated Bonded).Os módulos SAEF OLED apresentam todas as vantagens importantes:

• Tempo de resposta mais rápido At +25 °C 10 μsec.
• Ângulo de visão ilimitado “até 175 graus”
• Fechado
• Alto brilho
• Relação de contraste elevada0001 ¢
• Temperatura de operação ampla -40 °C ~ 80 °C
• Menor consumo de energia

Os ecrãs gráficos OLED da SAEF Technology estão disponíveis em três estruturas mecânicas, incluindo a tecnologia de matriz passiva COB, COG e TAB.Resolução OLED gráfica monocromática disponível em ecrã gráfico OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 gráfico OLED, 200x16 gráfico OLED, OLED 128x32, OLED display 128x64, OLED 128x128, e 256x64 OLED display.Os ecrãs gráficos OLED da gama de produtos SAEF possuem controladores e interfaces integrados que incluem paralelasEstes módulos de display OLED têm tensões de 3V ou 5V dependendo da resolução/cor.

A SAEF oferece uma ampla gama de módulos de exibição OLED em tamanhos de 0,42 "a 5,5" OLED, tais como 0,42" micro OLED Display, 0,49" OLED Display, 0,66" mini OLED Display, 0,69" OLED, 0,91" OLED Display, 0.OLED de 95", 0,96 " OLED Display, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display, e soluções de design personalizado.

0.49 polegadas OLED Display Module 64x32, OEL Display Module 0,49 polegadas Desenho do produto

Definição de pin

pin1, pinC2P pin2, C2N pin3, C1P pin4, C1N

Terminal positivo do condensador de inversão voadora, terminal negativo do condensador de impulso voador.Devem flutuar quando o conversor não for utilizado..

pin5, VBAT

Fornecimento de energia para o circuito do conversor de DC/DC. Este é o pin de alimentação para o tampão interno do conversor de tensão DC/DC. Deve ser conectado a uma fonte externa quando o conversor for usado.Deve ser ligado ao VDD quando o conversor não for utilizado..

pin6, VBREFNC

pin7, VSS

Base do circuito lógico Este é um pin de terra. Ele atua como uma referência para os pinos lógicos. Ele deve ser conectado a uma base externa.

pin8, VDD

Isto é um pin de alimentação de tensão, deve estar ligado a uma fonte externa.

pin9RES#

Reinicialização de energia para controlador e driver. Este pin é a entrada de sinal de reinicialização. Quando o pin está baixo, a inicialização do chip é executada. Mantenha este pin puxado alto durante a operação normal.

pin10, SCL

O sinal de relógio do autocarro IIC. A transmissão de informações no autocarro I2C segue um sigma de relógio. Cada transmissão de bits de dados ocorre durante um único período de relógio deste pin.

pin11, SDA

Este pin atua como um canal de comunicação entre o transmissor e o receptor.

12, IREF

Este pin é um pin de referência de corrente de segmento. Um resistor deve ser ligado entre este pin e o VSS.

pin13, VCOMH

Este pin é o pin de entrada para o alto nível de saída de tensão para sinais COM. O condensador deve ser conectado entre este pin e o VSS.

pin14, CCV

Fornecimento de energia para o painel OEL. Este é o pin de alimentação de tensão mais positiva do chip. Um condensador de estabilização deve ser ligado entre este pin e o VSS quando o conversor for utilizado.Deve ser ligado a uma fonte externa quando o conversor não estiver em uso..

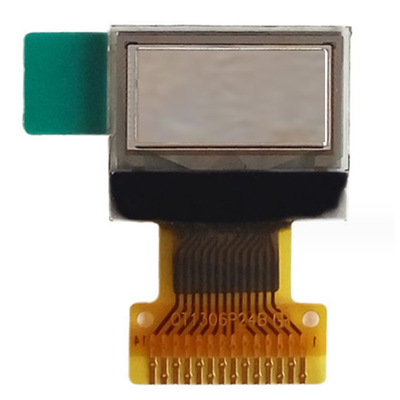

0.49 polegadas OLED Display Module 64x32, OEL Display Module 0,49 polegadas Imagem do produto
