Detalhes do produto:
|
| Palavras-chave: | 13Display LCD TFT de 0,3 polegadas | Resolução: | pixéis 1920*1080 |
|---|---|---|---|
| Tamanho do LCD: | 305.1 x 178,5 x 2,45 mm (w/o Toque) | LCD com toque: | 327.2 x 215,2 x 6,3 mm (com toque) |
| Área ativa: | 2930,76 x 165,24 mm | Interface LCD: | EDP |
| Interface CTP: | USB | Ecrã táctil: | CTP (Ecrã táctil capacitivo projetivo) |
| Luminância de superfície: | 300 cd/m2 - 1000 cd/m2 | Temporário operacional.: | -10℃ a +60℃ |
| Temperatura de armazenamento.: | -20℃ a +60℃ | Tipo de exibição: | Ângulos de visão completos do IPS |
| Tratamento de superfície: | Embaçamento 25%, 3H | Relação de contraste: | 1000 |
| Mostrar cor: | 16,7 M | Vida do diodo emissor de luz: | 30.000 horas |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Display LCD TFT EDP de 13,3 polegadas,13Display LCD TFT de 0 |
||
13Display LCD TFT de 0,3 polegadas com toque capacitivo projetado, Display LCD TFT EDP de 13,3 polegadas FHD 1920*1080 ResoluçãoDescrição do produto
SFTO1330JD-7057A-CT TFT LCD display é um módulo TFT LCD de matriz ativa a cores de 13,3 polegadas usando TFTs de silício amorfo (Thin Film Transistors) como dispositivos de comutação ativos.SFTO1330JD-7057A-CT TFT módulo de exibição LCD tem um 13.3 polegadas diagonalmente medida área ativa com resoluções Full-HD (1920 horizontal por 1080 pixel vertical matriz).Pontos azuis dispostos em faixa vertical e este módulo pode exibir 16.7M ((Arredondado) ((6bit+2FRC) cores e gama de cores 72%.
SFTO1330JD-7057A-CT TFT LCD display está demonstrando gráficos e textos em um 1920×3×1080 dotspanel com 16,7M cores usando eDP (Embedded Display Port) Ver1.2 interface e fornecendo +3.Voltagem de alimentação 3VDC para a condução de painéis TFT-LCD. Neste painel de exibição SFTO1330JD-7057A-CT TFT LCD, filtros de cor para excelente desempenho de cor é incorporado para realizar imagens mais brilhantes e claras,tornando este ecrã ideal para utilização em aplicações multimédia.Visualizações ótimas são em todas as direcções.Sem controlador LED de direção de luz de fundo. Especificação de taxa de transferência de EDP: 2.7Gbps / 2 faixas 8bit.
* Tipo de reserva
* Interface eDP
* Resposta de alta velocidade
* Profundidade de cor de 6 bits (Hi-FRC), exibição de 16,7M cores
* Iluminação de fundo de tipo de borda incorporada (LED)
* Compatível com RGB98% e NTSC45% (NTSC72% também está disponível)
* Alta relação de luminosidade e contraste, baixa reflexão e grande ângulo de visão
* DE (data enable) apenas
* Livre de Rohs e Halogênio
* TEO 6.0, ES6.0 Conforme
* Correção gama
Características:
| Palavras chave: | 13Display LCD TFT de 0,3 polegadas | Resolução: | 1920*1080 pixels |
|---|---|---|---|
| Tamanho do LCD: | 305.1 x 178,5 x 2,45 mm (sem toque) | LCD com toque: | 327.2 x 215,2 x 6,3 mm (com toque) |
| Área ativa: | 2930,76 x 165,24 mm | Interface LCD: | PED |
| Interface CTP: | USB | Ecrã táctil: | CTP (Ecrã táctil capacitivo projetivo) |
| Luminância superficial: | 300 Cd/m2 - 1000 Cd/m2 | Temperatura de funcionamento: | -10°C a +60°C |
| Temperatura de armazenamento: | -20°C a +60°C | Tipo de exibição: | IPS Ângulos de visão completos |
| Tratamento de superfície: | Neblina 25%, 3H | Relação de contraste: | 1000 |
| Cor de exibição | 16.7 M | Duração de vida do LED: | 30000 horas |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 | Conformidade: | Compatível com o REACH & RoHS |

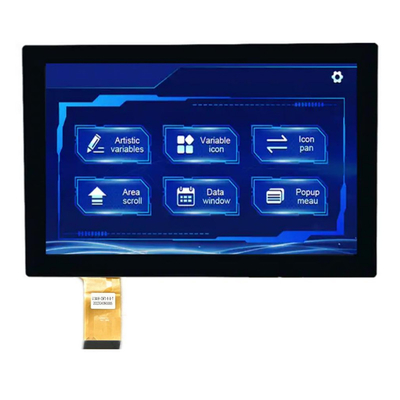

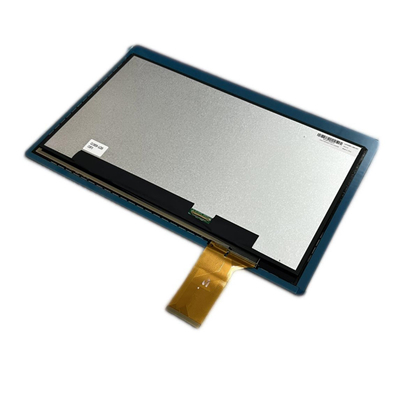

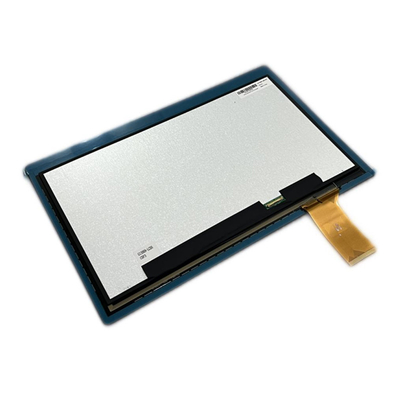

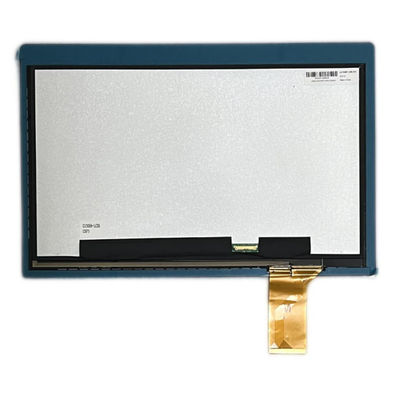

13Display LCD TFT de 0,3 polegadas com toque capacitivo projetado, Display LCD TFT EDP de 13,3 polegadas FHD 1920*1080 Resolução Produto IMagia
13Display LCD TFT de 0,3 polegadas com toque capacitivo projetado, Display LCD TFT EDP de 13,3 polegadas com resolução FHD 1920*1080 ProdutoDesenho
Definição de pin de exibição
1 NC Nenhuma ligação
2 H-GND Ground
3 LAN1_N Ligação de sinal complementar _Lane1
4 LAN1_P True Signal Link _Lane1
5 H-GND
6 LAN0_N Ligação de sinal complementar _Lane0
7 LAN0_P True Signal Link _Lane0
8 H-GND Terreno de alta velocidade
9 AUXP True Signal Link _Canal Auxiliar
10 AUXN Ligação de sinal complementar _Canal auxiliar
11 H-GND Ground
12 Fonte de alimentação LCD_VCC, 3.3V (tipo)
13 Fonte de alimentação LCD_VCC, 3.3V (tipo)
14 Ativar o auto-teste do painel BIST
15 H-GND Ground
16 H-GND Ground
17 HPD HPD ((Hot Plug Detect) Pin de sinal
18 BL_GND Terreno de alta velocidade
19 BL_GND Terreno de alta velocidade
20 BL_GND Terreno de alta velocidade
21 BL_GND Terreno de alta velocidade
22 BL_EN Luz de fundo ligada/desligada
23 BL_PWM Iluminação traseira PWM Dimming
24 NC Nenhuma ligação
25 NC Nenhuma ligação
26 Potência da luz de fundo BL_PWR
27 Potência de luz de fundo BL_PWR
28 Potência de luz de fundo BL_PWR
29 BL_PWR Potência de luz de fundo
30 NC Nenhuma ligação
PCAB USB Pin Definição
1 VCC
2 USB-
3 USB+
4 GND
Instalações de fábrica e certificados
Toque de capacidade projetada (PCAP)
A tecnologia de toque capacitivo projetado (PCAP) oferece uma resposta rápida e sensível e uma fiabilidade de nível profissional combinada.
A tecnologia projetada capacitive touch screen é projetada para aplicações industriais, médicas e automotivas rigorosas.que é uma solução integrada incorporada que ajuda a simplificar a cadeia de fornecimento e montagem.
Vidro de cobertura:
1Forma: tamanhos, formas, tratamentos de bordas, furos e recortes personalizados
2. Cor: Impressão de seda, logotipo
3Material de vidro: vidro Gorilla, vidro temperado, PMMA
4Tratamentos: Espelho, AG, AR, AF
Sensor:
1Material do sensor: vidro, filme, filme+filme
2FPC: Design de forma opcional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix e assim por diante
4Interface: I2C, USB, RS232
