Display USB PCAP TFT 15,6 polegadas, China Outdoor LCD Display EDP 15,6 polegadas TFT Com 1000 Nits brilho da superfície

Display USB PCAP TFT 15,6 polegadas, China Outdoor LCD Display EDP 15,6 polegadas TFT Com 1000 Nits brilho da superfícieDescrição do produto

SFTO1560SMT-7050A3-N PCAP TFT display é um módulo LCD TFT de matriz ativa a cores de 15,6 polegadas que usa TFTs de silício amorfo (transistores de filme fino) como dispositivos de comutação ativa.6 polegadas diagonalmente medida rea ativa com resoluções Full-HD (1920 horizontal por 1080 pixel vertical array)Cada pixel é dividido em pontos VERMELHOS, VERDOS, AZULOS que estão dispostos em faixa vertical e este módulo pode exibir 16,7M ((Arredondado) ((6bit+2FRC) cores e gama de cores 45%.O driver LED para condução de luz traseira é construído neste modelo.

SFTO1560SMT-7050A3-N PCAP TFT display está demonstrando gráficos e textos em um 1920×3×1080 dotspanel com 16,7M ((8bit) cores usando eDP (Embedded Display Port) Ver1.2 interface e fornecendo +3.Voltagem de alimentação 3VDC para a condução de painéis TFT-LCD. Neste painel SFTO1560SMT-7050A3-N TFT-LCD, filtros de cor para excelente desempenho de cores é incorporado para realizar imagens mais brilhantes e claras,tornando este ecrã ideal para utilização em aplicações multimédia.Visualizações ótimas são em todas as direcções.Sem controlador LED de direção de luz de fundo. Especificação de taxa de transferência de EDP: 2.7Gbps / 2 faixas 8bit.

* Tipo de reserva
* Interface eDP
* Resposta de alta velocidade
* Profundidade de cor de 6 bits (Hi-FRC), exibição de 16,7M cores
* Iluminação de fundo de tipo de borda incorporada (LED)
* Compatível com RGB98% e NTSC45% (NTSC72% também está disponível)
* Alta relação de luminosidade e contraste, baixa reflexão e grande ângulo de visão
* DE (data enable) apenas
* Livre de Rohs e Halogênio
* TEO 6.0, ES6.0 Conforme
* Correção gama

Características:

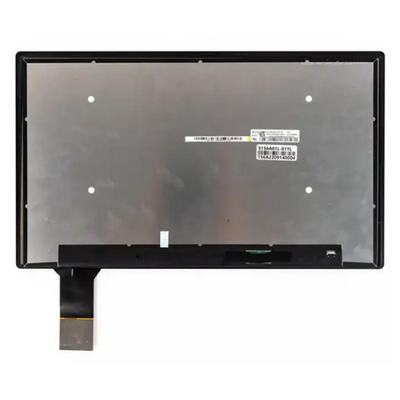

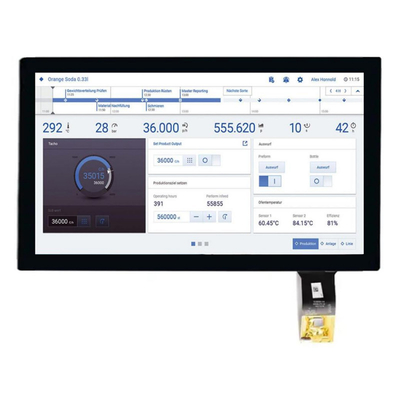

Display USB PCAP TFT 15,6 polegadas, China Outdoor LCD Display EDP 15,6 polegadas TFT Com 1000 Nits brilho da superfície Produto IMagia

Display USB PCAP TFT 15,6 polegadas, China Outdoor LCD Display EDP 15,6 polegadas TFT Com 1000 Nits brilho da superfície ProdutoDesenho

Introdução ao PED e às suas diferenças do PD

Embedded DisplayPort (eDP) é uma interface de painel de próxima geração desenvolvida pela Video Electronics Standards Association (VESA) para aplicações móveis,que não só supera a interface de sinal diferencial de baixa tensão (LVDS) tradicional, mas também adiciona muitas novas funcionalidades para reduzir o consumo de energia do sistema na última versão 1.4 da especificação,que deverá acelerar a expansão da penetração do eDP no mercado de dispositivos móveisEm 2008, a indústria de PC lançou pela primeira vez um novo padrão de interface de transmissão de vídeo - o DisplayPort incorporado, também conhecido como eDP, para atender às necessidades dos painéis de exibição incorporados.O eDP está gradualmente a substituir a antiga interface de transmissão de sinal diferencial de baixa tensão (LVDS), especialmente em FHD (1.920x1.080 ou 1.920x1.200) ou maior que a resolução FHD. Pode facilmente encontrar aplicações eDP numa variedade de produtos com painéis de exibição incorporados, incluindo PCs todo-em-um,computadores portáteis, ou comprimidos.

O eDP é derivado do padrão DisplayPort, e ao longo do tempo, o eDP evoluiu para uma série de recursos únicos para aplicações de painel de exibição incorporado.4 lançado pela Video Electronics Standards Association (VESA) no final de 2012 inclui muitos novos recursos para reduzir o consumo de energia do sistemaA maioria das pessoas não está muito ciente das diferenças entre o DisplayPort e o eDP, mas o seguinte irá comparar a relação e as diferenças entre os dois,e explicar as características e benefícios únicos do eDP.

Referir-se ao padrão DisplayPort para definir a especificação eDP

Se você quiser entender o eDP, você deve primeiro entender o que é o DisplayPort.eDP refere-se totalmente ao DisplayPortEntão o que é DisplayPort? DisplayPort is a new video transmission interface used in the computer industry to replace the Video Graphics Array (VGA) and Digital Video Interface (DVI) interfaces in current personal computer (PC) applicationsComparado com a interface antiga, o DisplayPort tem muitas vantagens, porque adota acoplamento AC e design de balanço de baixa voltagem.que é compatível com processos submicrônicos e pode ser directamente integrado em vários componentes de saída de imagem, tais como unidade central de processamento (CPU), unidade gráfica gráfica (GPU), processador de aplicações (Application Processor), etc. Na extremidade receptora do sinal de vídeo,pode também ser aplicado diretamente ao controlador de tempo do painel LCD (TCON)O DisplayPort (incluindo o eDP) é a única interface de vídeo que usa pacotes para transmitir informações de vídeo e áudio,Assim, novos recursos podem ser adicionados continuamente mantendo boa compatibilidade com versões anteriores.

DisplayPort (incluindo o eDP) é a melhor interface de exibição de desempenho disponível, capaz de transmitir 60 quadros por segundo e dados em cores de 30 bits num painel de resolução 4K,e é a única interface de exibição que pode conduzir vários monitores com um único dispositivo de saída através de um hub ou daisy chain (eDP não o suporta)O DisplayPort também pode ser usado com uma variedade de adaptadores de exibição externos (dongles), como DisplayPort para VGA, DVI ou HDMI.

O chip de processamento de imagem pode suportar tanto o DisplayPort quanto o eDP com a mesma camada física de saída.A maior diferença é que o eDP é projetado especificamente para ambientes como laptops e tablets que usam bateriasPor isso, a eficiência energética é muito importante para o eDP, e ele não suporta tela multi-ecrã.

Como o DisplayPort, o eDP tem três arquiteturas básicas

A seguir está uma breve descrição da arquitetura básica do DisplayPort, incluindo o link principal, o canal auxiliar e o treinamento do link do DisplayPort.Os principais canais transmitem dados áudio-visuais Como mencionado anteriormente, DisplayPort usa sinais acoplados AC que são compatíveis com processos de semicondutores submicrônicos usados hoje ou no futuro.O protocolo de codificação de dados usa o mesmo método de codificação 8b/10b que outras interfaces de transmissão de dados sequenciais, como o Universal Sequence Bus (USB), PCI Express (PCIe), SATA, etc., através do qual apenas um par de pares de sinais diferenciais é necessário para transmitir dados e sinais de clock ao mesmo tempo, ao contrário do LVDS, DVI,HDMI e outros horários que exigem linhas de relógio independentesAlém disso, the fact that DisplayPort transmits data is scrambled and there is no clock signal at all greatly reduces the radio frequency interference (RFI) problem that is common when mobile devices with wireless connectivity using the legacy video transmission interface are installed, melhorando o desempenho da transmissão sem fios do sistema e reduzindo a necessidade de conceção de blindagem RFI.

Os conectores do padrão DisplayPort consistem em quatro pares de linhas de sinal diferencial, ou quatro faixas principais, que transmitem dados de vídeo através das faixas principais,e pode ser selecionado para transmitir dados usando umAlém disso, o DisplayPort define três taxas de transmissão diferentes, cada uma com a opção de 1,62 Gbit/s, 2,7 Gbit/s ou 5,4 Gbit/s.Uma vez que o DisplayPort usa o método de codificação 8b/10b, o que adicionará mais bits de dados após a codificação, a taxa máxima de transferência de dados que pode realmente ser suportada é: (4 canais) x (5,4 Gbit/s por faixa) x (8/10 Coding Overhead) = 17,28 Gbit/s.Uma característica importante do DisplayPort é que ao contrário de outras interfaces de transferência de vídeo, a taxa de transferência não muda com a taxa de pixels, usa uma taxa de transferência fixa, semelhante a um canal normal de transferência de dados, por isso pode ser usada em uma variedade de aplicações diferentes,Display multi-ecrã com diferentes requisitos de fluxo de tempoAlém disso, a utilização de uma taxa de transmissão fixa pode também otimizar a concepção do circuito associado à interface de transmissão de alta velocidade,e o fenômeno de interferência eletromagnética (EMI) e RFI é mais previsívelAs imagens DisplayPort são transmitidas em micro-pacotes com intervalos adequados para acomodar a taxa de clock de pixels.Informações sobre a taxa de amostragem do fluxo de áudio, Streaming de áudio e dados de atributos de fluxo principal, como taxa de pixels de imagem, enquadramento de vídeo e dados de cronometragem do monitor).

Canais AUX para a transmissão de configurações e instruções

O conector DisplayPort também contém um canal auxiliar de transmissão bidirecional independente, chamado canal AUX ou AUX para abreviar,que utiliza duas linhas de sinal diferencial com uma taxa de direção única de apenas cerca de 1Mbit/s para transmitir configurações e comandos de controlo, e serão discutidos mais tarde para uma maior utilização no eDP.O uso de AUX inclui a leitura de informações de identificação da capacidade de exibição estendida (EDID) para garantir o formato de imagem correto (outras interfaces, como LVDS, VGA, DVI e HDMI são transmitidos via I2C); Leia o conteúdo dos itens do DisplayPort suportados pelo ecrã, como o número de canais principais, taxas de transferência e outros itens;Configure vários scratchpads de configuração de exibição; Leia o registo de estado de exibição.e os outros scratchpads estão localizados no DPCD (DisplayPort Configuration Data) scratchpad no receptor DisplayPortO processo de ligação ajuda a melhorar a fiabilidade dos principais canais A conectividade é outra parte importante do DisplayPort.Conexão é o processo pelo qual o transmissor e o receptor do DisplayPort estabelecem uma conexão antes de os dados serem transmitidosBasicamente, durante o processo de ligação,o transmissor ajusta as diferentes amplitudes de oscilação de tensão e outras características do sinal (pré-enfatização) até ser ajustado ao nível ideal no receptorO transmissor e o receptor comunicam entre si através do AUX para determinar se a ligação é bem sucedida, e a ligação pode aumentar a fiabilidade do canal principal,Reduzir erros de dados, e compensar as diferenças eléctricas causadas por diferentes comprimentos e tipos de cabos,especialmente as diferenças causadas pelo encaminhamento do sinal na placa do sistema do transmissor e receptor. Ele também pode compensar alterações elétricas devido a danos a cabos, conectores ou deterioração do hardware. A conexão começa a funcionar assim que a conexão DisplayPort é ligada,e antes da transmissão dos dados de vídeo, a ligação transmite uma série de padrões de dados especiais,e a fonte pode enviar quatro amplitudes de sinal diferentes e quatro níveis de características de sinal diferentesTodo o processo de ligação pode demorar entre 500 e poucos microssegundos, dependendo do número de ajustes efectuados.
Para ser continuado (consulte no produto de 15,6 polegadas.)
