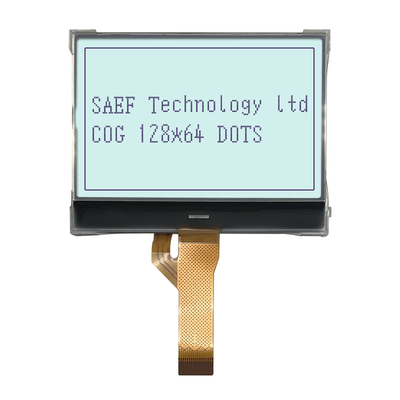

Modulo de Display LCD Gráfico Monocromo da China 128x64 ST7565R FSTN Display COG Positivo Introdução ao Produto
SAEF Technology SFBM12864YBA01 é um módulo LCD monocromático de tipo gráfico 128x64 COG.
- Matriz de pontos: 128×64 pontos
- Modo LCD: FSTN/POSITIVO/TRANSMISSIVO
- IC do controlador: ST7565R
- Método de condução: 1/65 dever; 1/9 viés
- Vendo a Angie: direcção das 6h.
- Interface MCU 8080 OU Interface MCU 6800 OU Interface SPI de 4 linhas
- Tensão de funcionamento: 3,3 V
- Intervalo de temperatura de funcionamento: -20 a +70°C
- Intervalo de temperatura de armazenamento: -30 a +80°C
- Este módulo LCD é originalmente sem toque, mas o painel táctil é personalizável.
- Este módulo é amplamente utilizado no terminal POS, leitor de dinheiro, dispositivo portátil, máquina móvel de encomenda de alimentos, medidor e instrumento, analisador médico, etc.
| Produto: |
Módulo de visualização LCD gráfico monocromático 128x64 |
Resolução: |
128x64 pontos |
| Direção de visualização: |
Às 12 horas. |
Tipo de LCD: |
FSTN, positivo |
| Tipo de polarizador: |
Transmissor |
Tamanho do módulo: |
49.0L × 38.0W × 2.85H mm |
| Área de observação: |
46 × 27 mm |
IC do condutor: |
ST7565R |
| Número de pin: |
Trinta e quatro pinos |
Interfaces: |
Interface MCU 8080 OU Interface MCU 6800 OU Interface SPI de 4 linhas |
| Temperatura de funcionamento: |
-20°C a +70°C |
Tensão de alimentação: |
3.3V ((Valor típico) |
| Tempo de vida: |
40000 horas |
Conformidade: |
Compatível com o REACH & RoHS
|
RAM de dados de exibição (DDRAM)
O Display Data RAM armazena dados de pixels para o LCD. É uma matriz endereçável de 65 linhas por 192 colunas. Cada pixel pode ser selecionado quando os endereços de página e coluna são especificados.As 65 linhas são divididas em 8 páginas (Página 0~Página 7) de 8 linhas e a 9a página (Página 8) com uma única linha (apenas D0)Os dados são escritos nas 8 linhas de cada página diretamente através de D0 a D7.O controlador LCD e a interface da MPU operam de forma independente, os dados podem ser gravados na RAM ao mesmo tempo em que os dados estão a ser exibidos sem piscar no LCD.
Circuito de endereço da página
Este circuito é para fornecer um endereço de página para exibir dados na RAM. Incorpora um registro de endereço de página de 4 bits alterado apenas pela instrução "Set Page Address".O endereço da página deve ser definido antes de acessar o conteúdo da DDRAM. O endereço da página 8 é uma área RAM especial para os ícones e os dados de exibição D0 são apenas válidos.
Circuito de endereço da coluna
O Column Address Circuit possui um contador preset de 8 bits que fornece o Endereço da Coluna para a RAM de dados de exibição (DDRAM).O endereço da coluna especificada é incrementado (+1) a cada acesso de leitura/escritura dos dados exibidos. Isso permite que os dados de exibição da MPU sejam acessados continuamente.E a bandeira MX permite inverter a relação entre o endereço da coluna e as saídas do SEG. É necessário reescrever os dados de exibição na DDRAM após alterar a configuração da bandeira MX
Ver folha de dados ST7565R.
Perguntas frequentes:
Posso pedir uma amostra?
R: Sim, nós damos as boas vindas a ordem de amostra para testar e verificar a qualidade. amostras misturadas de diferentes números de itens são aceitáveis.
E quanto ao tempo de entrega?
A: Para produtos fora de prateleira, amostras em estoque imediatamente. 1-1.5 semanas para reformulação de amostras. 4-6 semanas para produção em massa. Para produtos de design, 2-3 dias para proposta de desenho de contador;2 horas para a amostragem no momento da aprovação do desenho; 5 a 6 horas para ensaios/produção em série na aprovação da amostra.
Q3. Você tem algum limite de MOQ para ordem de amostra e produção?
R: MOQ baixo. 3-5pcs para verificação de amostras está disponível. MOQ de produção em massa é normalmente 1K / lote. Nós apoiamos quantidade menor do que MOQ MP para ordem de trilha / PP.
Q4. Como envia as mercadorias e quanto tempo demora a sua chegada?
R: Envio por DHL, UPS, FedEx ou TNT. Demora 5-7 dias para chegar. Envio aéreo e marítimo também opcional.
Q. Como proceder a uma encomenda de módulo LCD?
R: Em primeiro lugar, informe-nos dos seus requisitos ou aplicação.
Em segundo lugar, citamos de acordo com as suas exigências ou as nossas sugestões.
Em terceiro lugar, o cliente confirma as amostras e deposita para encomenda formal.
Em quarto lugar, organizamos a produção.
P6. É permitido imprimir o meu logotipo no produto LCD?
R: Sim. Por favor, informe-nos formalmente na fase de projeto, e faremos amostras com o seu logotipo para o seu teste de amostra e aprovação. Na aprovação da amostra, a produção em massa seguirá as amostras aprovadas.
Q7: Você oferece garantia para os produtos?
R: Sim, oferecemos 1 ano de garantia aos nossos produtos.
P8: Como lidar com o defeituoso?
R: Em primeiro lugar, nossos produtos são produzidos em rigoroso sistema de controle de qualidade e a taxa defeituosa será inferior a 0,2%.
Em segundo lugar, durante o período de garantia, enviaremos novos LCDs com nova encomenda para pequenas quantidades.Vamos repará-los e enviá-los de novo para você ou podemos discutir a solução, incluindo uma nova chamada de acordo com a situação real..
China Modulo de Display LCD Gráfico Monocromo 128x64 ST7565R FSTN Display COG Positivo Desenho do Produto
(sem luz de fundo)
(com luz de fundo)

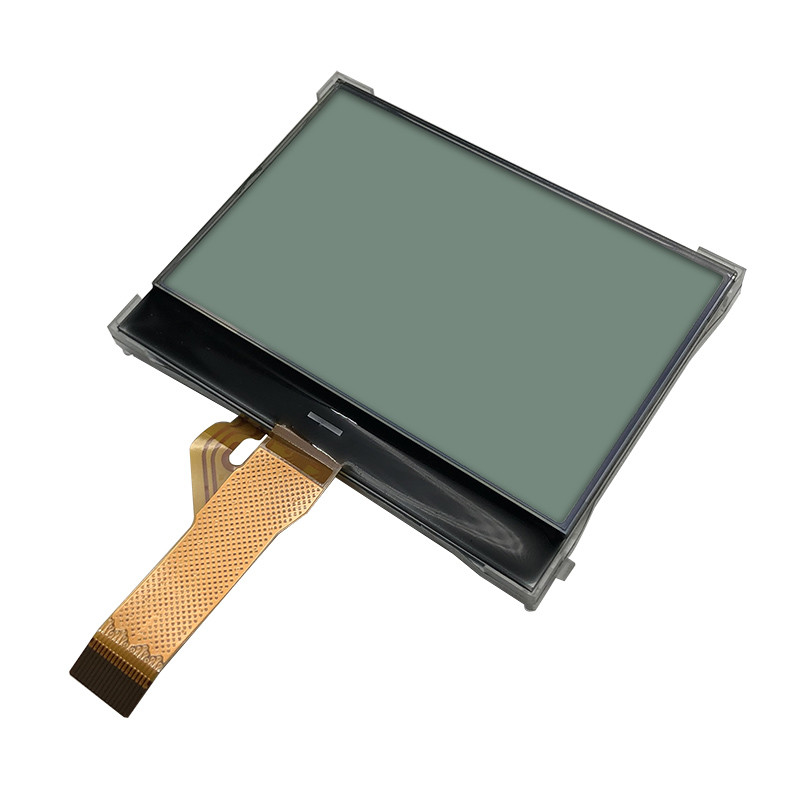

128x64 COG gráfico LCM demonstração de produto real
