Detalhes do produto:
|
| Produto: | Display LCD de sete segmentos | Vidro: | TN/HTN/STN, Reflector/Transflector |
|---|---|---|---|
| Condição de condução: | 1/4 de carga, 1/3 de desvio, 3,3 V | Óptica: | 613:00 (opcional às 12:00) |
| Esboço Dim.: | De dimensões não superiores a 50 mm | Iluminação de fundo: | Personalizável |
| Temperatura de funcionamento: | -40°C a +85°C | Tempo de resposta: | 100 ms @ 25°C |
| impressão de superfície: | Nenhum (customizável) | Conector: | PIN de metal |
| Aplicação: | Ecrã frontal do medidor | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Display LCD de segmento ODM,Display LCD de segmento de modo refletor |
||

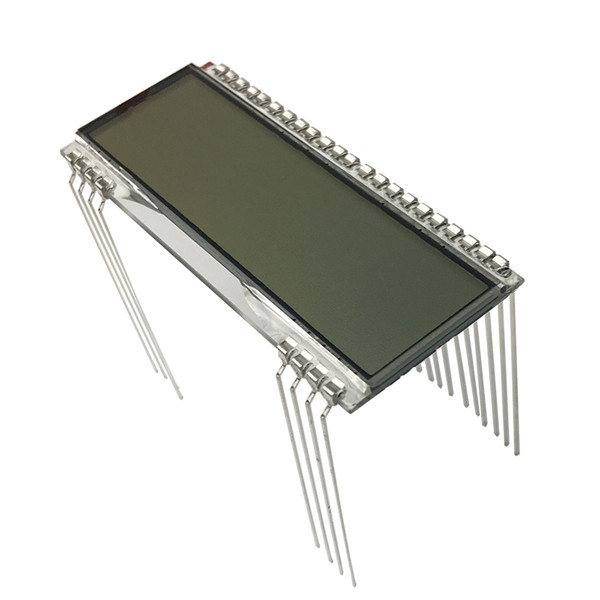

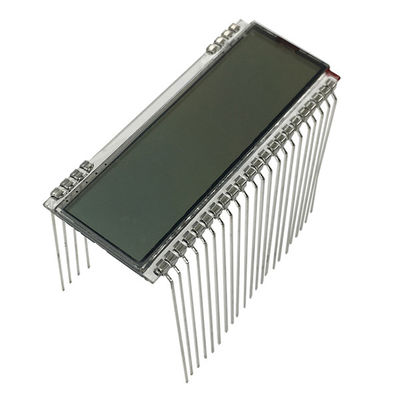

Display de segmento LCD Modo refletor, TN HTN FSTN Display de medidor LCD alfanumérico Introdução ao produto
Meter LCD são sempre adotados para exibir as funções de medição de parâmetros elétricos como tensão, corrente, potência, energia.luz de fundo e sinal intermitente de tensão).
O LCD do medidor requer largas faixas de temperatura de funcionamento de -40-85C devido ao seu ambiente de aplicação.
JY4242HP-A apresenta as principais vantagens para o LCD do medidor como
| Produto: | Display LCD de sete segmentos | Vidro: | TN/HTN/STN, Reflector/Transflector |
|---|---|---|---|
| Condição de condução: | 1/4 de carga, 1/3 de desvio, 3,3 V | Óptica: | 613:00 (Optativo às 12:00) |
| Esboço Dim.: | 59x25x2,85 mm | Luz de fundo: | Personalizável |
| Temperatura de funcionamento: | -40°C a +85°C | Tempo de resposta: | 100 Ms @ 25°C |
| Impressão de superfície: | Nenhum (customizável) | Conector: | Pin de metal |
| Aplicação: | Ecrã frontal do medidor | Conformidade: | Compatível com o REACH & RoHS |
As aplicações do LCD do medidor são:
Display de segmento LCD Modo refletor, TN HTN FSTN Display de medidor LCD alfanumérico Desenho do produto
A diferença entre TN, HTN, STN, FSTN, DSTN, CSTN e TFT
LCD refere-se a tela de cristal líquido, que é um termo geral para a tecnologia de tela de cristal líquido.TFT são diferentes classificações de tela de cristal líquidoA diferença entre eles reside na disposição dos cristais líquidos, no ângulo de torção e no aspecto elétrico.
A estrutura de TN, HTN, STN, FSTN, DSTN e CSTN é basicamente a mesma.
TN é geralmente 90 graus torcido,
HTN é 90~120 graus de torção,
STN é 180 ~ 270 graus de torção,
FSTN, DSTN, CSTN são todos STN, apenas porque a aparência de STN comum é geralmente amarelo-verde ou azul, enquanto a aparência de FSTN e DSTN é preto ou branco.
O FSTN é um STN (STN compensado por filme) com compensação de filme fino.
O DSTN é uma estrutura de STN duplo para obter a exibição em preto e branco.
A CSTN é geralmente uma estrutura FSTN com uma estrutura de diafragma de filtro de cores para alcançar a exibição de cores.
Os produtos TN pertencem à categoria de produtos LCM (LCD Module), as principais vantagens são o baixo consumo de energia e os abundantes dados de exibição do produto.
As moléculas de cristal líquido nemático HTN (High Twisted Nematic) são colocadas entre dois pedaços de vidro transparente e entre as duas camadas de vidro,a orientação das moléculas de cristal líquido é desviada em 110 ~ 130 grausEste tipo de LCD é caracterizado por alto contraste, baixo consumo de energia, baixa tensão de condução e mau desempenho de condução dinâmica, mas o ângulo de visão é mais amplo do que o do tipo TN.
STN (Super Twisted Nematic) é um campo elétrico que altera a disposição das moléculas de cristal líquido que são originalmente torcidas em mais de 180 graus para alterar o estado de rotação óptica,e o campo elétrico muda o campo elétrico por varredura progressivaTem a vantagem de baixo consumo de energia e tem a maior vantagem de poupança de energia.
O princípio de exibição do CSTN é adicionar um filtro de cor ao tradicional e monocromo STN e dividir cada pixel na matriz de exibição monocroma em três sub-pixels.e exibir as três cores primárias de vermelhoAo contrário do TFT, o STN é um tipo passivo de LCD, que pode exibir até 65.536 cores.
FSTN (Film+STN), a fim de melhorar a cor de fundo do STN comum, uma camada de filme de compensação é adicionada ao polarizador para eliminar a dispersão cromática e obter exibição em preto e branco.CSTN (Color STN), STN de cor, com base na tecnologia FSTN, adiciona uma camada de filme colorido RGB para alcançar a exibição de cores, e o número de canais de condução é geralmente maior.um STN de dupla camada, em que uma camada é utilizada como camada de condução e a outra camada é usada como camada de compensação, pertence à tecnologia STN em preto e branco, em comparação com a FSTN, a relação de contraste é maior,e pode compensar a dispersão com a temperatura por si só, para alcançar um alto contraste numa ampla gama de temperaturas.
O painel VA é agora um tipo de painel com aplicações LCD mais sofisticadas, e pertence a um painel de grande ângulo de visão.7M cor e grandes ângulos de visão são a capital deste tipo de painel posicionamento high-endOs painéis VA podem ser divididos em painéis MVA desenvolvidos pela Fujitsu e em painéis PVA desenvolvidos pela Samsung,do qual o último é a herança e melhoria do primeiroOs painéis semelhantes a VA têm o maior contraste na frente (cara para cima), mas a uniformidade da tela não é boa o suficiente, e a deriva de cores tende a ocorrer.e a relação de contraste preto e branco é bastante alta.
Gestão da Qualidade
1Política de qualidade
Fornecer uma qualidade sólida e entregar as mercadorias a tempo;
Satisfazer as exigências dos clientes com melhoria contínua
2. Política de SSE
Observar as leis e regulamentos e prevenir e controlar a poluição;
Tentar reduzir as emissões e conservar e utilizar plenamente os recursos;
Melhorar a sensibilização para a protecção do ambiente e melhorar continuamente o ambiente;
3Medidas adoptadas
Tornará transparente a sua política de qualidade e melhorará a sensibilização dos trabalhadores para a qualidade através da formação e da educação;
Ao implementar a gestão do 5S, o local de trabalho e de produção ficará organizado e organizado e os funcionários bem formados;
Assegurará que o sistema de garantia da qualidade ISO9001 abrange todas as fases que afetam a qualidade dos produtos e serviços antes de as incorporar à gestão e controlo regulamentados e processuais;
Com base na premissa de que a qualidade é garantida, reduzirá os custos de produção, incluindo a redução dos custos das matérias-primas, e melhorará a eficiência da produção e da gestão.
Por que escolher-nos?
1Nós fornecemos soluções personalizadas de LCD Display
O seu produto tem requisitos especiais de aplicação, especificações elétricas, especificações ópticas, características de toque ou dimensões mecânicas que exigem exibições personalizadas?SAEF pode atender às suas necessidades de LCD personalizado.
2. Soluções totais para ecrã táctil e visualização
Está preocupado com a montagem do ecrã sensível ao toque e do ecrã de exibição?A SAEF pode fornecer telas sensíveis ao toque personalizadas e padrão, incluindo soluções multi-toque resistentes e capacitivas, incluindo serviços de ligação de ar e óptica..
3Compromisso com a qualidade e a fiabilidade
A SAEF é qualificada pela ISO9001:2015 e ISO14000, cumprindo as normas RoHS, REACH e outras normas ambientais nos mercados globais.Ensaios de fiabilidade e envelhecimento.
4- Fornecimento a longo prazo
Em circunstâncias normais, os produtos que recomendamos podem ser fornecidos por mais de 5 anos.Faremos planos alternativos com antecedência para garantir as suas necessidades de abastecimento a longo prazo..
Display de segmento LCD Modo refletor, TN HTN FSTN Display de medidor LCD alfanumérico Desenho do produto
