0.66 polegadas IIC OLED Display 16 pin com 64x48 pixels, fontes brancas/azuis Ultra-Low Power OLED Display

0.66 polegadas IIC OLED Display 16 Pin 64x48 Pixels Descrição do produto

SFOM066YZ16-6448WB-01O módulo OLED tem a diagonal de 0,66 polegadas, é feito de 64 x 64 pixels.SFOM066YZ16-6448WB-01 com um comando de PCB com interface IIC,A placa de PCB com 16 furos de montagem é um método fácil para os clientes fixarem módulos em suas aplicações.SFOM066YZ16-6448WB-01O módulo é integrado com SSD1306 IC; suporta interface IIC, função de condução 1/64, tensão de alimentação para lógica é de 3,3V ~ 5V, nível de I/O de 5V a 3V com circuito de conversão,o ecrã com 50% de corrente do quadro de controlo é 80 mA @3.3VDD (valor típico). A ligação do módulo é de 7 pinos de cabeçalho, opcional 4 pinos de ligação de pinos de cabeçalho.
Este módulo OLED é adequado para aplicações domésticas inteligentes, dispositivos médicos, controles inteligentes, medidores, etc. pode funcionar a temperaturas de -40°C a +85°C;


1. Display mini OLED de 0,66 polegadas com resolução 64X48 e chipset SSD1306
2Consumo de energia ultra-baixo: iluminação de tela completa 0,08w
3. Quatro furos de montagem para fácil instalação
4Tipo de interface: IIC (pode ser alterado para SPI)
5Suporte a uma variedade de chips de controlo: totalmente compatível com Arduino série 51, série msp430, stm32/2 CSR IC, ETC
6Voltagem de potência: DC 3V - 5V

Características:

A SAEF Technology é uma fornecedora profissional de módulos OLED. Fornecemos uma ampla gama de módulos OLED padrão de matriz passiva OLED (PMOLED) / OLED dot matrix display e design personalizado,Displays gráficos OLED e painéis de display OLEDA estrutura mecânica inclui os tipos Chip on Board (COB), Chip on Glass (COG) e TAB (Tape Automated Bonded).Os módulos SAEF OLED apresentam todas as vantagens importantes

• Tempo de resposta mais rápido At +25 °C 10 μsec.
• Ângulo de visão ilimitado “até 175 graus
• Fechado
• Alto brilho
• Relação de contraste elevada0001 ¢
• Temperatura de operação ampla -40 °C ~ 80 °C
• Menor consumo de energia

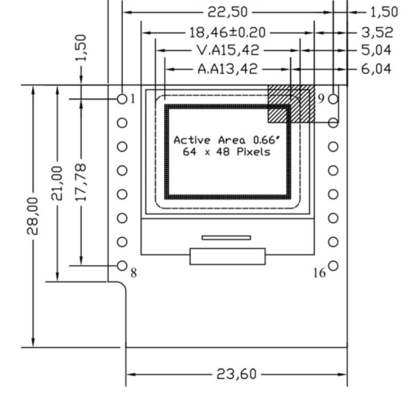

0.66 polegadas IIC OLED Display 16 pin com 64x48 pixels, fontes brancas/azuis Ultra-Low Power OLED Display Desenho do produto

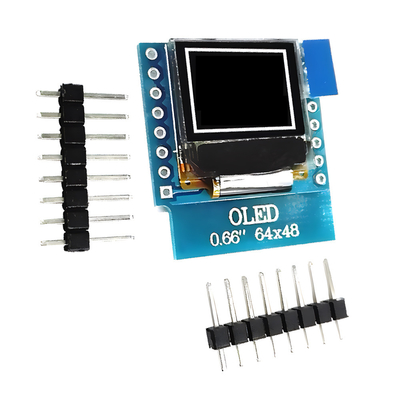

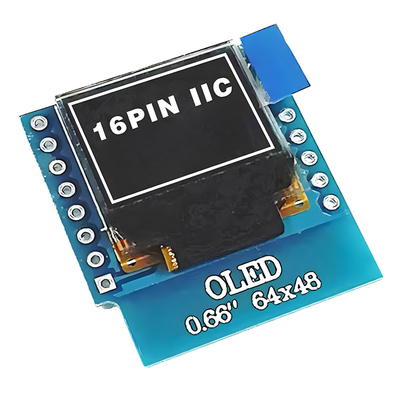

0.66 polegadas IIC OLED Display 16 pin com 64x48 pixels, fontes brancas/azuis Ultra-Low Power OLED Display Imagem do produto

Compreender o princípio da tela OLED - brincar com várias maneiras de usar módulos OLED

O módulo OLED tem quatro modos de funcionamento, nomeadamente interfaces paralelas 6800 e 8080, modo de interface SPI serial de 4 fios e modo de interface IIC.A relação entre as definições BS1/BS2 e o modo de interface do módulo é apresentada no quadro seguinte::

A configuração por defeito do módulo OLED da SAEF Technology é BS0 para GND, BS1 e BS2 para VCC (modo 8080), se quiser definir para outros modos,você precisa modificar as configurações BS0-BS2 com um solda no verso do OLED(Mudança de hardware)
Do esquema, podemos saber que há um total de 16 pinos desenhados, e das 16 linhas, usamos apenas 15 pinos, e uma delas está pendurada.E restam 13.Em diferentes modos, o número de linhas de sinal que precisamos é diferente, no modo 8080, todos os 13 são necessários, um dos quais é comum, ou seja, a linha de redefinição RST (RES),que podemos conectar diretamente para a reinicialização da MCU (para confirmar que o método de reinicialização é o mesmo)No modo IIC, são necessárias apenas 2 linhas!

O modo de funcionamento do IIC só precisa de duas linhas, e o modo de funcionamento do IIC é usar dois fios para simular o IIC para obter dados.

O controlador OLED é SSD1306, ou seja: o ecrã nu é accionado por SSD1306, que também é um chip de driver LED mais utilizado.

Memória de vídeo do módulo OLED
O próprio OLED não possui memória de vídeo, e sua memória de vídeo depende do SSD1306 para fornecer.Cada página contém 128 bytes, um total de 8 páginas, que é exatamente 128 * 64 tamanho de matriz de pontos.
No entanto, como o OLED não pode controlar uma matriz de pontos de cada vez, ele só pode controlar uma matriz de 8 pontos; e é um controle de varredura vertical;
Porque cada escrita é escrita em bytes, há um problema, se usarmos o modo de somente escrita para operar o módulo, então, temos que escrever 8 pontos de cada vez, então quando desenhamos um ponto,devemos descobrir o estado atual de cada bit do byte onde o ponto a ser definido está localizado (0/1?). Caso contrário, os dados escritos irá substituir o estado anterior, e o resultado será que alguns pontos que não precisam ser exibidos são exibidos,ou aqueles que deveriam ser exibidos não são exibidosNo modo legível, podemos ler o byte a ser escrito primeiro, obter a situação atual, e depois escrever no gramado depois de modificar o bit a ser reescrito,para que não afete a situação anteriorNo entanto, isso requer a capacidade de ler a GRAM, para o modo SPI de 3 fios ou 4 fios, o módulo não suporta leitura e o modo read->-to-> write também é relativamente lento.
Então o método que usamos é criar um GRAM OLED (um total de 128 bytes) dentro do STM32, e em cada modificação, apenas modificar o GRAM no STM32 (na verdade SRAM), e após a modificação,escrever o GRAM no STM32 no GRAM OLED de uma só vezNaturalmente, este método também tem desvantagens, isto é, para aqueles microcontroladores com SRAM muito pequena (como a série 51), é mais problemático.
