Detalhes do produto:
|
| Palavras-chave: | 6.86 " Tipo de barra TFT | Resolução: | 480x1280 |
|---|---|---|---|
| Interface: | Mipi | Pins: | 40 pinos |
| tela sensível ao toque: | Opcional | Luminância de superfície: | 800 cd/m2 (nits) |
| Duração de vida do LED: | 40,000 horas | Direção de visualização: | Todos os ângulos de vista |
| Conexão: | Tipo de conector | Temperatura operacional.: | – 20℃ a +70℃ |
| Conformidade: | Compatível com o REACH & RoHS | Certificação: | ISO9001:2015 / ISO14000:2015 |
| Destacar: | 480 × 1280 bar LCD TFT,800nits Bar TFT LCD,LCD TFT de barra de qualidade industrial |
||
Baixe folha de dados
SFTO686XC-7108BN Especificação.pdf
Sobre este itemSFTO686XC-7108BN
Ecrã LCD TFT de faixa de 6,68 polegadas de grau industrial, com uma resolução de 480x1280 pixels e um alto brilho de 800 nits, concebido para proporcionar uma exibição clara em várias condições de iluminação.A seguir está uma introdução pormenorizada do produto:
Especificações do ecrã de exibição:
Tamanho: 6,68 polegadas, adequado para aplicações industriais com espaço limitado.
Resolução: 480x1280 pixels, proporcionando uma visualização clara de imagem e texto, adequada para ocasiões que exigem uma exibição de alta resolução.
Tecnologia de exibição:
A adoção da tecnologia TFT (Thin Film Transistor) garante uma resposta rápida e uma exibição de alto contraste, adequada para imagens e vídeos dinâmicos.
Brilho:
O alto brilho de 800 nits garante uma visibilidade clara em ambientes industriais luminosos ou em condições exteriores.
Cor:
Suporta 16,7 milhões de exibições coloridas, capazes de apresentar cores ricas e imagens delicadas.
Tipo de interface:
Pode fornecer uma interface MIPI, que é uma interface serial de alta velocidade adequada para conectar dispositivos móveis e módulos de exibição de alto desempenho.
Ângulo de visão:
Os LCDs TFT de grau industrial têm tipicamente um grande ângulo de visão (tipo IPS), garantindo uma boa experiência visual a partir de diferentes ângulos.
Temperatura de funcionamento:
Projetado para cumprir normas industriais, capaz de funcionar de forma estável numa ampla gama de temperaturas de -20°C a +70°C e adaptado a vários ambientes adversos.
Durabilidade:
Design de alta durabilidade, adequado para uma operação ininterrupta 24 horas por dia, 7 dias por semana, garantindo estabilidade e fiabilidade a longo prazo.
Cenários de aplicação:
Adequado para várias aplicações industriais e comerciais, tais como automação industrial, equipamento médico, monitorização do tráfego, monitorização da segurança, etc.
Serviços personalizados:
De acordo com as necessidades do cliente, podem ser prestados serviços personalizados, incluindo interfaces específicas, tamanhos, brilho, etc.
Este ecrã LCD TFT de 6,68 polegadas de grau industrial é uma escolha ideal para aplicações industriais que exigem uma exibição clara em várias condições de iluminação devido à sua alta resolução, alto brilho,e características de grande ângulo de visão.
Características
| Ponto | Conteúdo | Unidade |
| Tipo de LCD | TFT | - |
| Display color | 16M | |
| Direção de visualização | Todos | Horário |
| Temperatura de funcionamento | -20~+70 | °C |
| Temperatura de armazenamento | -30~+80 | °C |
| Tamanho do módulo | 66.6*181.0*4.6 | mm |
| Área ativa ((W × H) | 60.19 x 160.51 | mm |
| Número de pontos | 480 × RGB × 1280 | pontos |
| Tensão de alimentação | 3.3 | V |
| Iluminação de fundo | 12 LEDs (brancos) | Peças |
| Brilho ((LCM) | 800 | cd/m2 |
| Transferência de dados | MIPI | - |
| Tipo de conector LCM | AFC30-S40FCC-00 | 0.5 PITCH 40 pin |
| IC do condutor | FL7707 |
Desenho mecânico
Descrição do pin
| Número do PIN. | Símbolo | Função |
| 1 | GND | Terra |
| 2 | D0P | MIPI Entrada da faixa de dados 0 (positivo) |
| 3 | D0N | MIPI Entrada da faixa de dados 0 (negativo) |
| 4 | GND | Terra |
| 5 | D1P | MIPI Entrada da faixa de dados1 (positivo) |
| 6 | D1N | MIPI Entrada da faixa de dados1 (negativo) |
| 7 | GND | Terra |
| 8 | CLKP | Entrada MIPI CLK (positivo) |
| 9 | CLKN | Entrada MIPI CLK (negativo) |
| 10 | GND | Terra |
| 11 | D2P | MIPI Entrada da faixa de dados 2 (positivo) |
| 12 | D2N | MIPI Entrada da faixa de dados 2 (negativo) |
| 13 | GND | Terra |
| 14 | D3P | MIPI Entrada da faixa de dados3 (positivo) |
| 15 | D3N | MIPI Entrada da faixa de dados 3 (negativo) |
| 16-17 | GND | Terra |
| 18 a 19 | VCC-1V8 | O fornecimento de energia é de 1,65 V a 3,6 V. |
| 20 | REFCLK/NC | NC |
| 21 | SDA/NC | NC |
| 22 | SCL/NC | NC |
| 23 | BIST/NC | NC |
| 24 | RSTB | Pin de reinicialização global. Ativar baixo para entrar no estado de reinicialização. sugerir a conexão com um circuito de reinicialização RC para estabilidade. normalmente puxar alto. |
| 25 | STBYB | NC |
| 26 | AVDD/NC | NC |
| 27 | GND | Terra |
| 28 a 29 | K | Luz de fundo LED Terra |
| 30 | GND | Terra |
| 31 | VGL/NC | NC |
| 32 a 33 | GND | Terra |
| 34 | VGH/NC | NC |
| 35 a 36 | A | Potência de luz LED de fundo |
| 38-39 | VDD-3V3 | Fornecimento de energia ((3.3~3.6V) |
| 40 | VCOM/NC | NC |
Classificações máximas absolutas
| Parâmetro | Símbolo | Condição | Min. | Tipo | Max. | Unidade |
| Fornecimento de energia | VDD | Ta=25°C | - | 3.3 | - | V |
| Portão sobre tensão de alimentação | VGH | - | 15 | - | V | |
| Voltagem da fonte de alimentação | VGL | - | - 11 | - | V |
Características elétricas ((Vss=0V,Ta=25°C)
| Parâmetro | Símbolo | Condição | Min. | Tipo | Max. | Unidade | |
| Fornecimento de energia | VDD | Ta=25°C | - | 3.3 | 3.6 | V | |
| Fornecimento de energia | OVCC | Ta=25°C | - | 1.8 | - | V | |
| Voltagem de entrada | - Não. | VIH | VIOVCC=1,8V | 0.8VIOVCC | - | VIOVCC | V |
| - Não. | VIL | VIOVCC=1,8V | 0 | - | 0.2VIOVCC | V | |
Especificação da luz de fundo LED ((VSS=0V,Ta=25°C)
| Ponto | Símbolo | Condição | Min. | Tipo | Max. | Unidade | |
| Tensão de alimentação | - | - | - | 9.6 | - | V | |
| Corrente de alimentação | Se | - | - | 240 | - | mA | |
| Corrente para a frente | Normal | Ipn | Série de 3 fichas x 4 | - | - | mA | |
| Dimming | Ipd | - | - | - | |||
| LED LIFE | - | - | 40000 | - | - | Horas | |

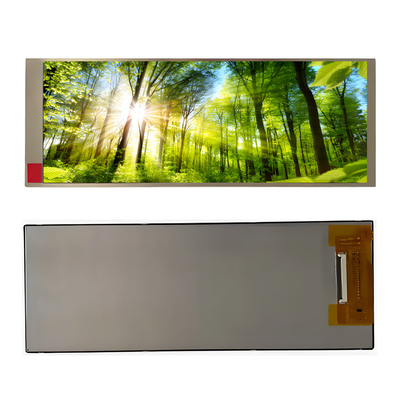

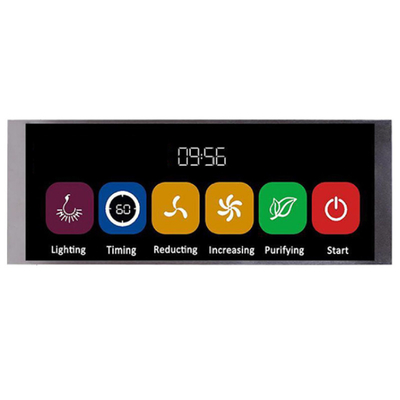

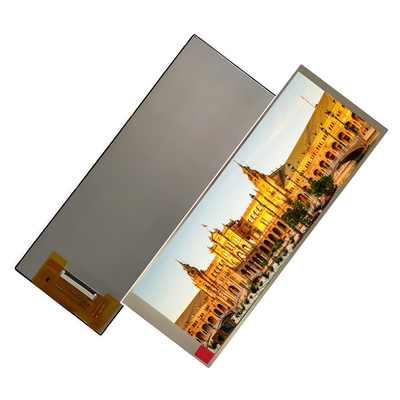

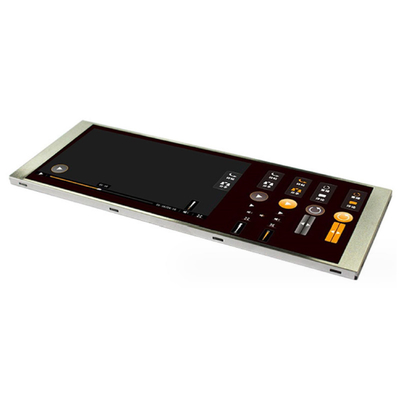

Imagem do produto
