MT1621 DP1621 VK1621 7 Segmento COB SPI Interface Meter Barra esticada Touch LCD Display Screen Module

China LCD Manufacturer Segmento personalizado COB HT1621 DP1621 IC SPI MUC Interface LCD Display Screen Module

Compatível com HT1621, o DP1621 é um chip de driver LCD de mapeamento de memória de matriz de pontos, que pode suportar telas LCD de até 128 pontos (32SEG*4COM), bem como telas LCD com 2COM e 3COM.O microcomputador de chip único pode configurar os parâmetros de exibição e enviar os dados de exibição através de pinos de comunicação 3/4, e também pode entrar no modo de poupança de energia através do comando.

Características do chip DP1621

◆ Compatível com a alternativa HT1621B

◆ Oscilador RC incorporado de 256KHz

◆ Pode ser ligado a um chip de 32KHz ou a uma fonte de entrada de frequência de 256KHz

◆ Pode ser selecionado um ciclo de trabalho de 1/2 ou 1/3 de inclinação e de 1/2, 1/3 ou 1/4

◆ Voltagem de trabalho: 2,4~5,2V

◆ Fonte de frequência baseada no tempo no chip

◆ O zumbidor pode escolher duas frequências

◆ O comando de economia de energia pode ser usado para reduzir o consumo de energia

◆ Gerador de base de tempo e temporizador de vigilância (WDT)

◆ Saída de transbordamento do cronômetro de base de tempo ou de vigilância

◆ Oito fontes de relógio de base/horário de vigilância

◆ 1 controlador LCD x 32x4

◆ 1 memória RAM de exibição embutida de 32x4 bits

◆ Interface serial de quatro fios

◆ Fonte de frequência do dispositivo LCD no chip

◆ Características de configuração do software

◆ Modo de dados e comandos de modo de comando

◆ Três modos de acesso aos dados

◆ São fornecidos pinos VLCD para ajustar a tensão de operação do LCD

◆ Pacote: LQFP44/LQFP48/SSOP48

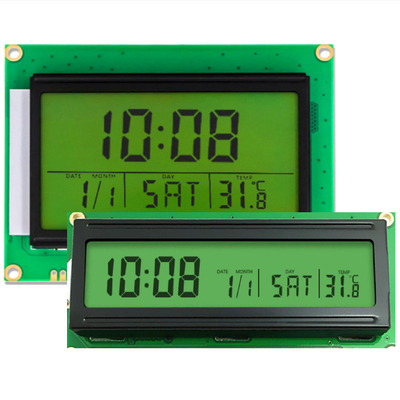

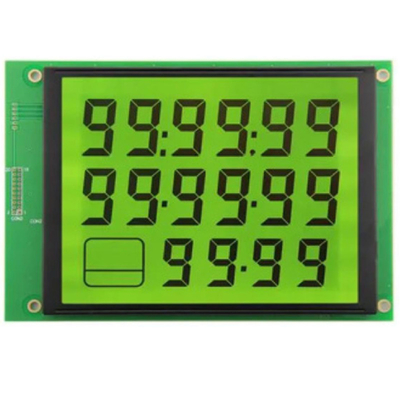

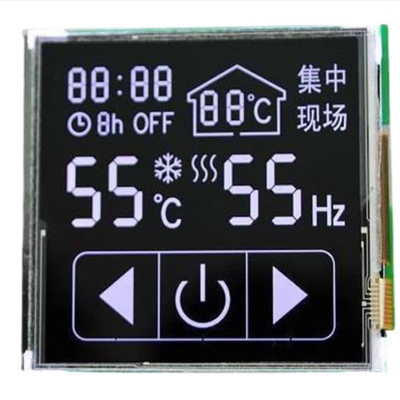

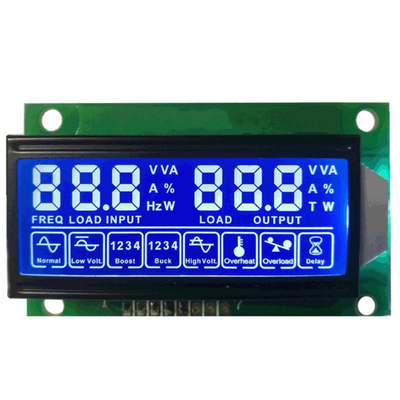

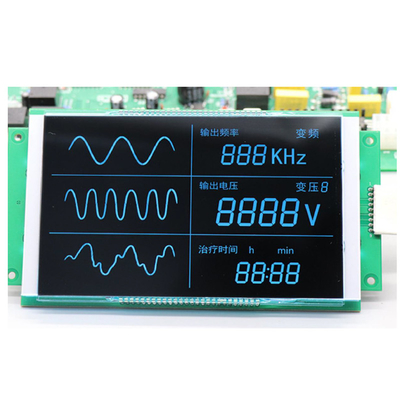

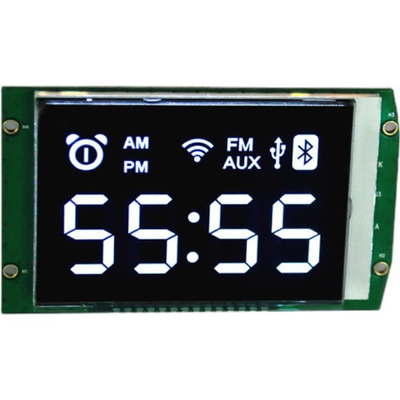

China LCD Manufacturer Segmento personalizado COB HT1621 DP1621 IC SPI MUC Interface LCD Display Screen Module Imagens do produto

Instalações e clientes estratégicos

Por que escolher-nos?

1- Não.Nós fornecemos solução personalizada LCD Display

O seu produto tem requisitos especiais de aplicação, especificações elétricas, especificações ópticas, características de toque ou dimensões mecânicas que exigem exibições personalizadas?SAEF pode atender às suas necessidades de LCD personalizado.

2- Não.Soluções totais para ecrãs e ecrãs touch

Está preocupado com a montagem do ecrã sensível ao toque e do ecrã de exibição?A SAEF pode fornecer telas sensíveis ao toque personalizadas e padrão, incluindo soluções multi-toque resistentes e capacitivas, incluindo serviços de ligação de ar e óptica..

3- Não.Compromisso em matéria de fiabilidade da qualidade

A SAEF é qualificada pela ISO9001:2015 e ISO14000, cumprindo as normas RoHS, REACH e outras normas ambientais nos mercados globais.Ensaios de fiabilidade e envelhecimento.

4- Não.Fornecimento a longo prazo

Em circunstâncias normais, os produtos que recomendamos podem ser fornecidos por mais de 5 anos.Faremos planos alternativos com antecedência para garantir as suas necessidades de abastecimento a longo prazo..


Contacto

Bem-vindo a perguntar através de ck@saef.com.cn

Palavras-chave:TN LCD, VA LCD, VATN LCD, HTN LCD, STN LCD, FSTN LCD, EBTN LCD, medidores de temperatura e umidade LCD, balanças eletrónicas LCD, LCD multimétrico, medidor inteligente LCD, medidor de água LCD, medidor de gás LCD,Caixa de dinheiro LCD, caixa registradora LCD, máquinas de estoque LCD, telefone LCD, walkie-talkie LCD, massagista LCD, esteira LCD, medidor de gordura LCD, ar condicionado LCD, LCD áudio LCD LCD carro DVD LCD, microondas LCD.LCD do comando remoto, máquina de aprendizagem LCD, dicionário eletrônico LCD, MP3 LCD, computador, painel de controle LCD, máquina de reabastecimento CNC LCD, computador industrial LCD, console de jogos LCD, LCD do calendário perpétuo, LCD do relógio.LCD de instrumentaçãoMáquina de saúde LCD, LCD do termostato, LCD do aparelho doméstico, LCD do elevador, LCD do elevador.


Habilidades de programação de segmentos LCD

Primeiro, os parâmetros básicos do cristal líquido segmentado
1Função: ciclo de trabalho
Este parâmetro também é geralmente chamado de número de serviço ou número de com, e o cristal líquido de segmento geralmente adota o modo de condução de digitalização dinâmica de divisão de tempo, neste modo,Relação entre o tempo de ligação efetivo de cada com e o ciclo de digitalização completo, isto é, o ciclo de trabalho, é fixo, igual ao número de 1/com.

2Bias: Bias
A forma de onda de condução do SEG/COM do LCD é um sinal analógico, e a relação da tensão analógica de cada nível para a maior tensão de saída do LCD é chamada de viés, e em geral,O preconceito é expresso como a relação entre a tensão mais baixa e a tensão de saída mais altaEm termos gerais, existe uma certa relação entre o preconceito e o dever, quanto maior for o número de deveres, menor será o tempo de digitalização correspondente a cada comunicação.e para alcançar o mesmo brilho e contraste do ecrã, a tensão de von deve ser aumentada e a diferença entre o nível selectivo e o nível não selectivo deve ser aumentada, isto é, o Bias deve ser aumentado,e há uma fórmula empírica entre o dever e o viés, nomeadamente:
Preconceito = 1/(√Direito + 1)

3. VDD: tensão de trabalho
As moléculas de cristal líquido precisam de sinais AC para conduzir, e a tensão de corrente contínua a longo prazo adicionada a ambas as extremidades das moléculas de cristal líquido afetará as características eletroquímicas das moléculas de cristal líquido,causando exibição turva, vida útil reduzida e destrutividade irreversível.

4.Frame: taxa de quadros de digitalização
Frequência de digitalização, a frequência da tensão AC que impulsiona diretamente a molécula de cristal líquido é geralmente entre 60 ~ 100 Hz,que é determinado em função da área e do desenho do painel LCDP, a frequência é demasiado elevada, o que conduzirá ao aumento do consumo de energia de condução, e a frequência é demasiado baixa, o que fará piscar o ecrã,e se houver uma relação múltipla inteira entre a frequência de varredura e a frequência da fonte de luz, o ecrã também terá piscar.

Outras coisas, tais como ângulo de visão, método de ligação, faixa de temperatura de funcionamento, etc., então deixe o fornecedor fazê-lo de acordo com as necessidades específicas;


Quanto à forma de controlar o ecrã de exibição de código de segmento, algumas MCUs como MSP4304152 suportam o driver de código de segmento, se não, você pode usar um driver IC especial como HT1621B / HT1622, etc.,Depois que o condutor terminar, é nada mais do que a gravação de dados, e cada bit de dados controla a exibição do código do segmento correspondente ou não;
O princípio é o mesmo, mas usar algumas habilidades de linguagem C tornará o programa mais conciso e eficiente;
