Detalhes do produto:
|
| Produto: | Exposição do LCD do segmento | Modo de exibição: | Positivo/Negativo, Transflectivo/Reflectivo |
|---|---|---|---|
| Condição de condução: | 1/8 de direito ou personalizável | Tensão de funcionamento: | 3,0 v |
| Óptica: | 6:00 | Tipo de exibição: | Transflectivo / Reflectivo / Transmissor |
| Tamanho: | Personalizável | Iluminação de fundo: | Branco / Ambar / Azul / Amarelo |
| temperatura de funcionamento: | -30°C a +80°C | Temperatura de armazenamento.: | -35°C a +85°C |
| Conexão: | ligação de pinos metálicos | espaço de pontos: | 0.1 mm |
| Tempo de resposta: | 0,1 Senhoras | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | ST7035 Exibição LCD de segmento,Display LCD de segmento negativo personalizado,HT1621 Exibição LCD de segmento |
||
HT1621 Modulo de Display LCD de Segmento de Controlador, Display LCD de Segmento Personalizado com Backlight
Vamos dar uma olhada nas características da tela LCD de 1621 segmentos
* Voltagem de funcionamento 2,4 - 5,2 V * Oscilador RC incorporado de 256KHz
* Chip externo de 32KHz ou entrada de fonte de frequência de 256KHz podem ser conectados
* Selecionável 1/2bais ou 1/3bais desvio e ciclo de trabalho de 1/2duty, 1/3duty, 1/4duty
* Fonte de frequência de base de tempo no chip
* O zumbido pode ser selecionado com duas frequências
* Gerador de base de tempo incorporado e temporizador WDT
* Saída de transbordamento do cronômetro de base de tempo ou do cronômetro de vigilância
* Oito fontes de relógio de base/horário de vigilância
* Um controlador LCD 32segX 4com com memória RAM 32X 4 bits embutida
* Interface serial de quatro fios /CS, DATA, WR, RD, geralmente não utilizada por RD
* A frequência da unidade LCD no chip não é ajustável a 64HZ
* Características de configuração do software: modo de dados e modo de comando
* São fornecidos pinos VLCD para ajustar a tensão de funcionamento do LCD (ajuste de contraste)
Correspondência da tabela lógica LCD
A RAM do HT1621 corresponde à tabela lógica na figura acima.
HT1621 corresponde a 32 endereços e cada endereço corresponde a 4 dados COM
Por exemplo, se um endereço 0 é escrito para 0X08 T1 de SGE0 é aceso
Escrever 0X01 corresponde à luz 1F de SGE0
Escrever 0X02 1G brilho correspondente a SGE0
Escrever 0X07 1E, 1G e 1F de SGE0 são acesas juntas
Escreva 0X0F Todos os 1E, 1G, 1F e T1 do SGE0 são brilhantes
HT1621 pode ser escrito consecutivamente, e é melhor escrever dois endereços de cada vez, para que seja fácil fazer uma tabela de mesa, e é fácil de escrever.
Por exemplo, os dois primeiros endereços são escritos 0XF7 correspondendo a SGE0, SEG1, 1E, 1G, 1F, 1D, 1C, 1B e 1A estão todos iluminados, de modo que um caráter completo "8" é exibido.
Para fazer o ecrã LCD, estas instruções devem ser escritas na inicialização do IC.
Primeiro, vamos entender o que são instruções e o que são dados
1 0 0 C8 C7 C6 C5 C4 C3 C2 C1 C0
Os três primeiros dígitos de 100 são os bits de bandeira da instrução, e os últimos 9 bits são os valores da instrução
1 0 1 C7 C6 C5 C4 C3 C2 C1 C0
Os três primeiros dígitos 101 são os bits da bandeira dos dados, e os últimos 8 bits são os dados
Ou seja, ver os três primeiros dígitos de 100 representa a instrução, e ver os três primeiros dígitos de 101 representa os dados
| Produto: | HT1621 LCD do segmento do controlador | Modo de exibição: | Positivo/Negativo, Transflectivo/Reflectivo |
|---|---|---|---|
| Condição de condução: | 1/8 Imposto de Imposto ou Personalizável | Voltagem de funcionamento: | 3.0 V |
| Óptica: | 6:00 ou cusotimizavel | Tipo de exibição: | Transflectivo / Reflectivo / Transmissor |
| Tamanho: | Personalizável | Luz de fundo: | Branco / Ambar / Azul / Amarelo |
| Temperatura de funcionamento: | -30°C a +80°C | Temperatura de armazenamento: | -35°C a +85°C |
| Conexão: | Conexão de pin de metal | Espaço de pontos: | 0.1 mm |
| Tempo de resposta: | 0.1 Ms | Conformidade: | Compatível com o REACH & RoHS |

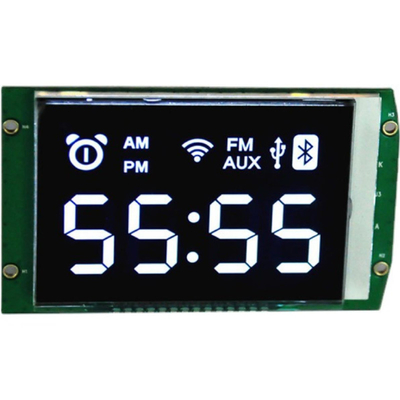

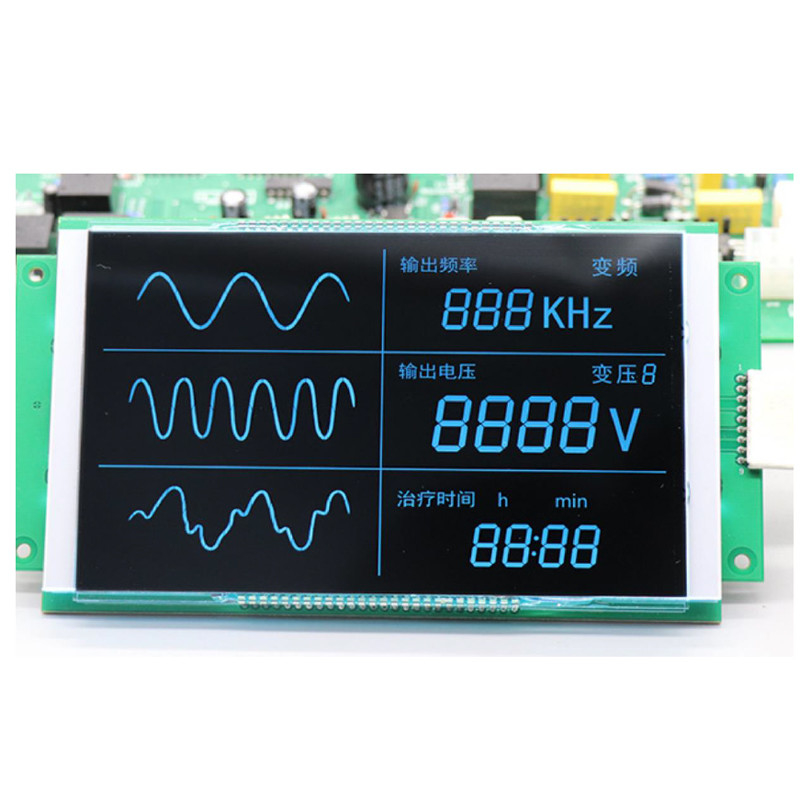

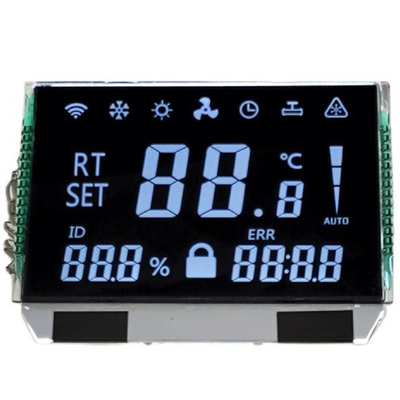

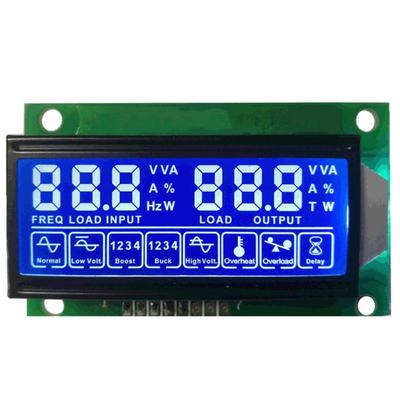

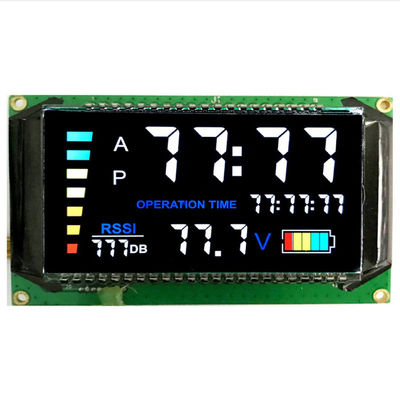

Display LCD de segmento negativo VATN personalizado com controlador HT1621 ST7035 Imagens do produto
Instalações de fábrica e certificados
Por que escolher-nos?
1. Nós fornecemos LCD Display solução personalizada
O seu produto tem requisitos especiais de aplicação, especificações elétricas, especificações ópticas, características de toque ou dimensões mecânicas que exigem exibições personalizadas?SAEF pode atender às suas necessidades de LCD personalizado.
2.Soluções totais para ecrãs e ecrãs touch
Está preocupado com a montagem do ecrã sensível ao toque e do ecrã de exibição?A SAEF pode fornecer telas sensíveis ao toque personalizadas e padrão, incluindo soluções multi-toque resistentes e capacitivas, incluindo serviços de ligação de ar e óptica..
3.Compromisso com a fiabilidade da qualidade
A SAEF é qualificada pela ISO9001:2015 e ISO14000, cumprindo as normas RoHS, REACH e outras normas ambientais nos mercados globais.Ensaios de fiabilidade e envelhecimento.
4.Fornecimento a longo prazo
Em circunstâncias normais, os produtos que recomendamos podem ser fornecidos por mais de 5 anos.Faremos planos alternativos com antecedência para garantir as suas necessidades de abastecimento a longo prazo..
