Vamos dar uma olhada nas características da tela LCD de 1621 segmentos
* Voltagem de funcionamento 2,4 - 5,2 V * Oscilador RC incorporado de 256KHz
* Chip externo de 32KHz ou entrada de fonte de frequência de 256KHz podem ser conectados
* Selecionável 1/2bais ou 1/3bais desvio e ciclo de trabalho de 1/2duty, 1/3duty, 1/4duty
* Fonte de frequência de base de tempo no chip
* O zumbido pode ser selecionado com duas frequências
* Gerador de base de tempo incorporado e temporizador WDT
* Saída de transbordamento do cronômetro de base de tempo ou do cronômetro de vigilância
* Oito fontes de relógio de base/horário de vigilância
* Um controlador LCD 32segX 4com com memória RAM 32X 4 bits embutida
* Interface serial de quatro fios /CS, DATA, WR, RD, geralmente não utilizada por RD
* A frequência da unidade LCD no chip não é ajustável a 64HZ
* Características de configuração do software: modo de dados e modo de comando
* São fornecidos pinos VLCD para ajustar a tensão de funcionamento do LCD (ajuste de contraste)

Correspondência da tabela lógica LCD

A RAM do HT1621 corresponde à tabela lógica na figura acima.

HT1621 corresponde a 32 endereços e cada endereço corresponde a 4 dados COM
Por exemplo, se um endereço 0 é escrito para 0X08 T1 de SGE0 é aceso
Escrever 0X01 corresponde à luz 1F de SGE0
Escrever 0X02 1G brilho correspondente a SGE0
Escrever 0X07 1E, 1G e 1F de SGE0 são acesas juntas
Escreva 0X0F Todos os 1E, 1G, 1F e T1 do SGE0 são brilhantes

HT1621 pode ser escrito consecutivamente, e é melhor escrever dois endereços de cada vez, para que seja fácil fazer uma tabela de mesa, e é fácil de escrever.
Por exemplo, os dois primeiros endereços são escritos 0XF7 correspondendo a SGE0, SEG1, 1E, 1G, 1F, 1D, 1C, 1B e 1A estão todos iluminados, de modo que um caráter completo "8" é exibido.

Para fazer o ecrã LCD, estas instruções devem ser escritas na inicialização do IC.

Primeiro, vamos entender o que são instruções e o que são dados
1 0 0 C8 C7 C6 C5 C4 C3 C2 C1 C0
Os três primeiros dígitos de 100 são os bits de bandeira da instrução, e os últimos 9 bits são os valores da instrução
1 0 1 C7 C6 C5 C4 C3 C2 C1 C0
Os três primeiros dígitos 101 são os bits da bandeira dos dados, e os últimos 8 bits são os dados
Ou seja, ver os três primeiros dígitos de 100 representa a instrução, e ver os três primeiros dígitos de 101 representa os dados

As seguintes quatro instruções devem ser escritas na função de inicialização
1. SYS EN 100 0000 - 0001- X Instrução 0X01 (Oscilador de sistema fechado aberto) X: Não importa
2. BIAS 100 0010 - comando abXc - X
Aqui está uma explicação: C = 1 é LCD1 / 3 viés; C = 0 é LCD1 / 2 viés
ab=00: 2 COM
ab=01: 3 COM
ab=10: 4 COM
3. RC256 100 0001-1000 - X Instrução 0X01 (Relógio Interno) X: Não importa
4. LCDON 100 0000 - 0011 - X Instrução 0X01 (Ligue o ecrã LCD) X: Não me importo

Aqui está uma explicação do meu programa de código C

#incluir
#incluir
#defineuchar char não assinado
#define uint int não assinado
#define _Nop() _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_()
#definir BIAS 0x29 //0b100 - 0010 -1001 - 0 1/3duty 4com
#definir SYSDIS 0X00 //0b100 - 0000 - 0000 - 0 desligado oscilador do sistema de oscilador e gerador de viés LCD
#define SYSEN 0X01 //0b100 - 0000 - 0001 - 0 Ligue o oscilador do sistema
#definir LCDOFF 0X04 //0b100 - 0000- 0010 - 0 desligado do ecrã LCD
#define LCDON 0X03 //0b100 - 0000 - 0011 - 0 Ligue o ecrã LCD
#define XTAL 0x14 //0b100 - 0001- 0100 - 0 relógio externo
#definir RC256 0X18 //0b100 - 0001 - 1000 - 0 relógio interno
#define TONEOFF 0X10 //0b1000 0001 0000 Desligue a saída de som
#define WDTDIS 0X0A //0b1000 0000 1010 cães de guarda são proibidos
HT1621 bit de controlo (definição da interface do módulo LCD, alteração de acordo com as suas próprias necessidades)
sbit DAT=P1^0;
sbit wr=P1^1;
sbit CS1=P1^2;
uchar tabela de códigos[10]={0xFA,0x0A,0xD6,0x9E,0x2E,0xBC,0xFC,0x1A,0xFE,0xBE}; 0---9 tabela

Função de atraso 1 atrasar-nos
Válido Atraso ((oint-nos)
{
Enquanto isso.
}
Função de atraso 2
Não válido DelayMS ((Unt iMs)
{
Uint i,j;
para ((i=0; ipara ((j=0; j<65; j++)
;
Não, não, não, não, não, não.
Nome da função: válido Ht1621Wr_Data ((uchar Data,uchar cnt)
Para escrever funções de dados, cnt é o número de bits de dados a serem transmitidos, e os dados são transmitidos para os bits altos primeiro
Não, não, não, não, não.

Não válido Ht1621Wr_Data ((uchar Data,uchar cnt)
{
Uchar i;
para (i=0;i
{
Wr=0;
se (Dados&0x80)
DAT=1;
outros
DAT=0;
Wr=1;
Dados<<=1;
}
}
Não, não, não, não, não.

Nome da função: void ht1621WrCmd(uchar cmd)
Descrição: Escrever instruções
Não, não, não, não, não, não.
Não válido Ht1621WrCmd(uchar Cmd)
{
CS1=0; Seleção de fatias CS é baixa e eficaz
_Não (();
Ht1621Wr_Data ((0x80,3); Escrever a instrução flag 100
Ht1621Wr_Data ((Cmd,9); Escrever dados de instrução
CS1=1; Seleção de fatias CS alta fechadura
_Não (();
Não, não, não, não, não, não.
Nome da função: void ht1621WrOneData ((Uchar addr,uchar data)
Escreva um pedaço de dados,
1Escreva o bit de identificação de 101 dados primeiro.
2Escreve a morada outra vez.
3. Finalmente, escrever os dados a serem exibidos
Não, não, não, não, não, não.
Não válido Ht1621WrOneData ((Uchar Addr,Uchar Data)
{
CS1=0;
Ht1621Wr_Data ((0xa0,3); Escrever a bandeira de dados 101
Ht1621Wr_Data(Addr<<2,6); Escrever dados de endereço
Ht1621Wr_Data(Data,8); Escrever dados, aqui estão dois endereços escritos juntos para 8 bits
CS1=1;
Não, não, não, não, não.

Nome da função: void ht1621WrAllData ((uchar addr,uchar p)
Descrição: bits de dados do HT1621 4 bits um endereço,
Acima nós falamos sobre escrever dois bits de cada vez, e os dados são 8 bits.
Os quatro dígitos superiores correspondem a ---- endereço alto O quarto dígito ----- corresponde ao endereço baixo.
Não, não, não, não, não, não.
Não válido Ht1621WrAllData ((Uchar Addr,Uchar p)
{
Uchar i;
CS1=0;
Ht1621Wr_Data ((0xa0,3); Escrever a bandeira de dados 101
Ht1621Wr_Data(Addr<<2,6); Escrever dados de endereço
para (i=0; i<16; i++)
{
Ht1621Wr_Data(p,8); Escrever dados 16X8=128bit
}

para (i=0; i<32; i++)
Aqui está um quatro bits, quatro bits escrever dados
Ht1621Wr_Data ((p,4); Escrever dados 32X4=128bit
- Não.

CS1=1;
}
Não, não, não, não, não.
Nome da função: void Ht1621_Init(void) www.xyhlcd.com
Descrição: Após a inicialização, o ecrã LCD pode funcionar normalmente
Não, não, não, não, não, não.
Ht1621_Init (nulo)
{
CS1=1;
DAT=1;
DelayMS(200); O atraso de tempo torna a tensão de trabalho LCD estável
Ht1621WrCmd(BIAS); definições do BIAS
Ht1621WrCmd(RC256); Utilize um oscilador interno
Ht1621WrCmd(SYSEN); Ligue o oscilador do sistema
Ht1621WrCmd(LCDON); Ligue o ecrã LCD
Não, não, não, não.
Nome da função: xianshi_1()
Os clientes podem seguir as suas próprias necessidades, preencher diretamente os dados e pode ser exibido
Eu sei.
- Não, não.
{
- Não, não.
Ht1621WrOneData(0, tabela[0]); Mostrar 0
Ht1621WrOneData ((2, tabela[1]); Mostrar 1
Ht1621WrOneData ((4, tabela[2]), mostra 2 + ponto decimal
Ht1621WrOneData ((6, tabela[3]); Mostrar 3
:
:
:Ht1621WrOneData( 12, tabela[8]
Ht1621WrOneData( 14, tabela[9]
}

Válido XUNHUN_XIANSHI ((Uchar Quaresma,Uchar Tempo)
{
Uchar i,j,t;
para (i=0; i{
t=0x01;
para (j=0; j<8; j++)
{
Ht1621WrOneData ((i,t);
t<<=1;
t ≠ 0x01;
DelayMS ((Tempo);
}
}
}

- Não, não.
{
Ht1621_Init(); ligação inicializa o LCD
DelayMS(100); O atraso estabiliza a inicialização
enquanto ((1)
{
Ht1621WrAllData00(0,0X00); Limpar os dados do registo 1621 para 0.
DelayMS ((400);
Ht1621WrAllData00(0,0XFF); Os dados do registo 1621 são preenchidos como 1.
DelayMS ((800);
Ht1621WrAllData00(0,0X00); Limpar os dados do registo 1621 para 0.
DelayMS ((400);
Xianshi_1(); Aqui o cliente pode definir como ele é exibido.
DelayMS ((800);
XUNHUN_XIANSHI (32,100) /// Um segmento de caneta é exibido em um ciclo de segmento de caneta com 32 endereços a intervalos de 100 ms.
DelayMS ((800);
}
}

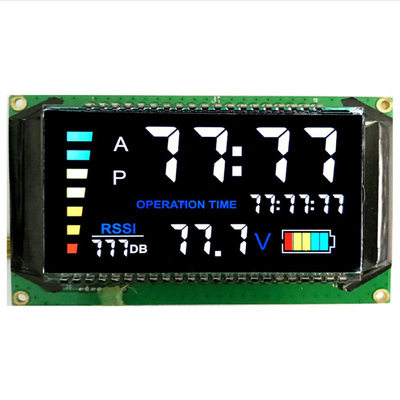

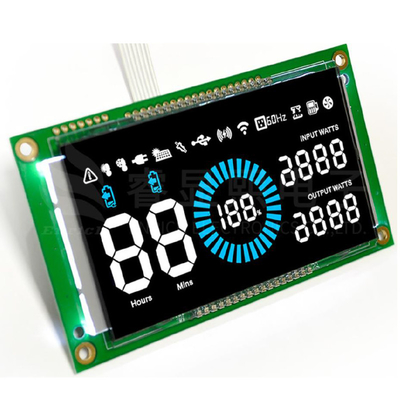

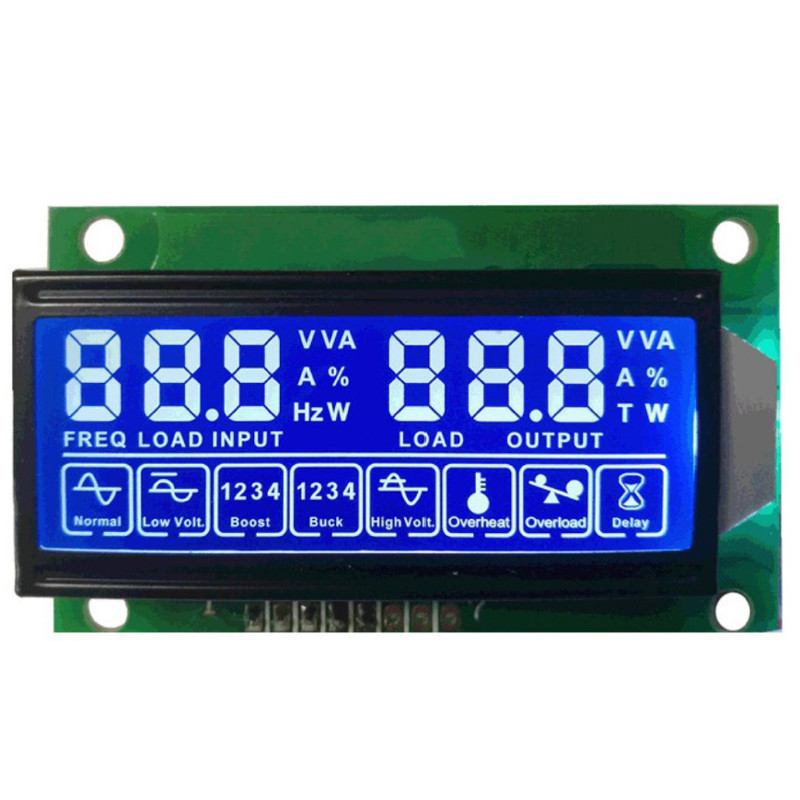

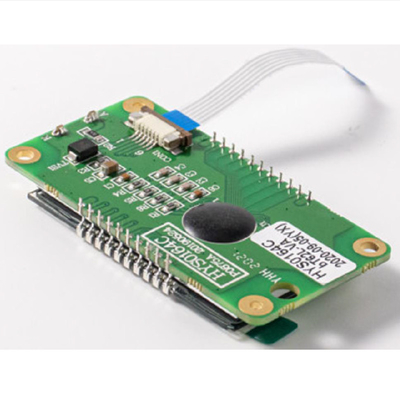

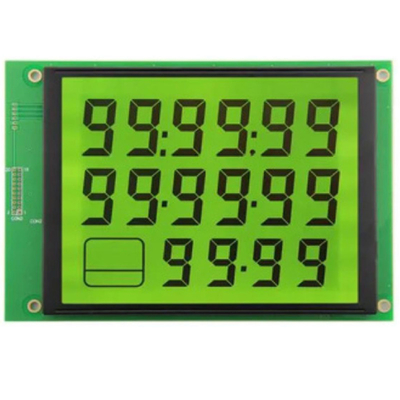

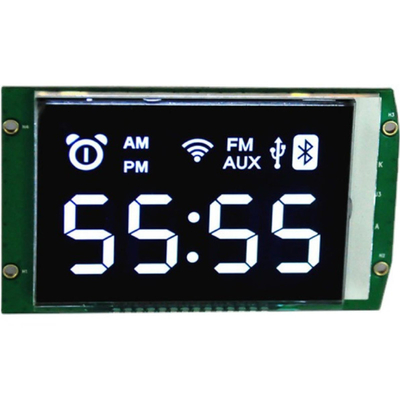

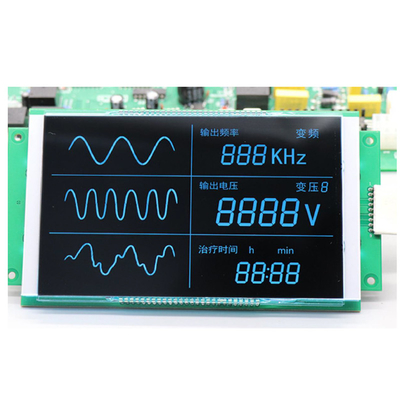

HT1621 Modulo de exibição LCD do segmento do controlador com código, personalizar o ecrã LCD do segmento com imagens de produtos de iluminação de fundo
