Detalhes do produto:
|
| Produto: | 24X2 Caracter LCM | Caracteres / Colunas: | 24 caracteres x 2 linhas |
|---|---|---|---|
| Tipo de LCD: | FSTN, positivo/negativo, transmissor | Cor da luz de fundo: | Branco, Azul, Amarelo, Vermelho, Verde |
| Tensão de funcionamento: | 5V opcional | Sistema ótico: | hora do 6:00 |
| Esboço Dim.: | 118 ((L) x 36 ((W) x 11 ((T) mm | Área de vista: | 93.5 × 16,0 mm |
| Passagem do personagem: | 3.7x5.95 | Conduzindo o método: | 1/16 dever, 1/5 de polarização |
| Temperatura de funcionamento: | -20°C a +70°C | Temperatura de armazenamento.: | -30°C a +80°C |
| Número de pin: | 16 PINOS | Controlador: | AIP31066 ou equivalente |
| Interface: | Interface MPU de 8 bits e 4 bits em série 6800 | Conformidade: | ALCANCE & RoHS complacentes |
| Destacar: | Módulo LCM de caracteres de 5 V,Módulo LCM de caracteres 24x2,24 Caracteres Modulo LCM de caracteres |
||
24 caracteres 2 linhas 24x2 caracteres LCM Modulo 5V FSTN Modo azul/cinzento AIP31066 Ou controlador IC equivalente Descrição do produto
O SF2402A é um módulo de exibição LCD de 24x2 caracteres que é incorporado com o controlador AIP31066 IC; sua interface padrão é paralela a 8 bits e a opção de alimentação de 5V ou 3,3V.Este ecrã LCD 24x2 SF2402A está disponível sem luz de fundo ou com opções de luz de fundo LED branco. SF2402A 24x2 LCM está disponível em várias cores do painel LCD, incluindo opções LCD cinza, amarelo/verde e azul e pode funcionar a temperaturas de -20°C a +70°C;Temperaturas de armazenamento entre -30°C e +80°C, seu conjunto de caracteres embutido suporta opções de inglês/japonês, inglês/europeu ocidental, inglês/escandinavo europeu ou inglês/cirílico (russo).
A resolução padrão de caracteres de exibição inclui 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD, 24x2 LCD, 40x2 LCD, 40x4 LCD caracteres de exibição LCD.Os módulos LCD de caracteres estão disponíveis em tipos COB e COG com diferentes interfaces em 8080Os módulos de exibição de caracteres SPI,I2C.LCD estão disponíveis em ecrãs LCD STN/FSTN/FFSTN com diferentes iluminações de fundo LED em cor amarela-verde, branca e azul.Europa, europeu oriental, europeu escandinavo, cirílico (russo) e hebraico/árabe.As opções de 6V também estão disponíveis mediante pedido.
Características:
| Produto: | 24X2 Caracter LCM | Caracteres / Colunas: | 24 caracteres x 2 linhas |
|---|---|---|---|
| Tipo de LCD: | FSTN, positivo/negativo, transmissor | Cor da luz de fundo: | Branco, Azul, Amarelo, Vermelho, Verde |
| Voltagem de funcionamento: | 5V Opcional | Óptica: | 6Às 13h. |
| Esboço Dim.: | 118 ((L) X 36 ((W) X 11 ((T) Mm | Área de observação: | 93.5 × 16.0 mm |
| Passagem do personagem: | 3.7x5.95 | Método de condução: | O que é o amor? 1/16 |
| Temperatura de funcionamento: | -20°C a +70°C | Temperatura de armazenamento: | -30°C a +80°C |
| Número de pin: | 16 pinos | Controlador: | AIP31066 ou equivalente |
| Interface: | 6800 Interface MPU serial de 8 bits e 4 bits | Conformidade: | Compatível com o REACH & RoHS |
Um resistor variável deve ser ligado ao módulo LCD para fornecer uma referência para V0.
O valor recomendado do resistor variável é de 10K a 20K.
Configuração básica
Para conduzir o módulo LCD corretamente e fornecer exibição normalmente, use o seguinte
Configuração:
一N=1, exibição de 2 linhas
一F=0, 5×8 pontos
一D=1, exibição
Nota:
一Estas configurações/comandos devem ser emitidos para o módulo LCD durante o arranque.
1 Ver a secção de comandos de exibição para mais detalhes.
Reiniciar o módulo LCD
Ao ligar a fonte de alimentação VDD e VSS, o módulo LCD executará a rotina de reinicialização
O módulo de LCD será automaticamente. leva cerca de 50ms.
Segue-se:
一N=1, exibição de 2 linhas
1 Visualização clara
一DL=1, interface de 8 bits
一F=0, 5×8 fonte de caracteres de ponto
一D=0, exibição desligada
一C=0, Cursor desligado
一B=0, apagando.
1I/D=1, Incremento de 1
一S=0, sem deslocamento
Nota:
一 A rotina de reinicialização não conseguiu gerar a configuração básica
24 caracteres 2 linhas 24x2 Caracter LCM Module 5V FSTN Blue/Grey Mode AIP31066 Or Equivalent Controller IC Product Drawing and Pin Interface

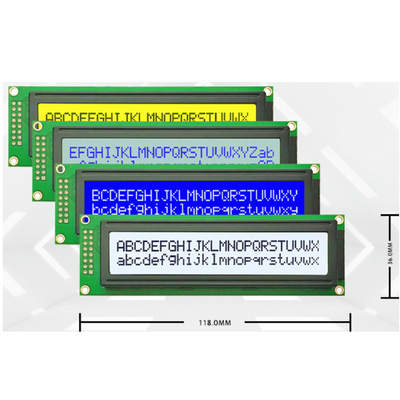

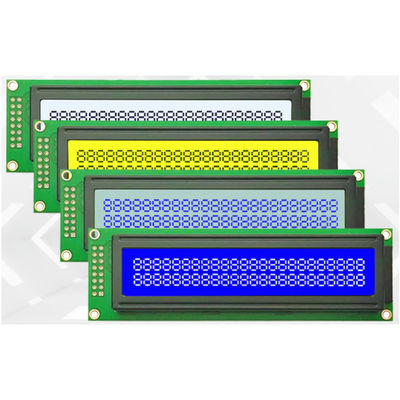

24 caracteres 2 linhas 24x2 Caracter LCM Module 5V FSTN Modo azul/cinzento AIP31066 Ou IC de controlador equivalenteImagem do produto
