Detalhes do produto:
|
| Produto: | 3Display TFT circular de 0,4 polegadas | Resolução: | 800x800 pixels |
|---|---|---|---|
| interface: | MIPI | Direção de visualização: | Ângulo de visão completo do IPS |
| tela sensível ao toque: | Painel táctil capacitivo (CTP) opcional | IC do condutor: | FL7707 |
| Controlador CTP: | HX8526-E30 | Número de pin: | 30 pinos |
| Conexão: | ZIF | Luminância de superfície: | 1000 cd/m2 (nits) |
| Duração de vida do LED: | 40,000 horas | Parte superior:: | -20°C a +70°C |
| Tst:: | -30°C a +80°C | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 3Display LCD circular de 0,4 polegadas,Displays redondos de classe automóvel |
||
3Display LCD TFT redondo de 0,4 polegada de 800x800 pixels para aplicações automotivas Introdução ao produto
O SFTO340XC-7093A-CT é um módulo de exibição LCD TFT redondo de 3,4 polegadas e 800x800.A tensão de alimentação (VCC) para acionar o painel LCD é de 2.6V a 3.3V. Este TFT tipo IPS-LCD de 3,4 polegadas pode operar a temperaturas que variam de -20 °C a +70 °C; A sua temperatura de armazenamento está entre -30 °C e +80 °C.
O ecrã LCD TFT de 3,4 polegadas é um pequeno módulo de exibição adequado para uma variedade de aplicações, incluindo
Dispositivos de Internet das Coisas (IoT): adequados para integração em dispositivos de IoT, como sistemas domésticos inteligentes e sistemas de controlo industrial.
Dispositivos médicos: Ideal para uso em desfibriladores portáteis, bombas de insulina e outros dispositivos médicos de monitoramento e diagnóstico.
Automação industrial: Perfeito para implantação em sistemas de controle de máquinas, sistemas de controle de processos e sistemas de monitoramento dentro da automação industrial.
Jogos: Bem adaptado para integração em aplicações de jogos, como consoles de jogos portáteis.
Estas aplicações representam apenas alguns exemplos das diversas utilizações potenciais de um ecrã TFT de 3,4 polegadas.A utilização específica dependerá dos requisitos do produto e das características e desempenho desejados do ecrã..
Características
Informações sobre o produto
| Produto: | 3Display TFT circular de 0,4 polegadas |
| Resolução: | 800x800 pixels |
| Interface: | MIPI |
| Direção de visualização: | IPS Ângulo de visão completo |
| IC do condutor: | FL7707 |
| Número do pin: | 30 pinos |
| Luminância superficial: | 1000 Cd/m2 (nits) |
| Ecrã táctil: | Painel de toque capacitivo (CTP) opcional |
| Controlador CTP: | HX8526-E30 |
| Em cima: | -20°C a +70°C |
| Tst:: | -30°C a +80°C |
| Conexão: | ZIF |
| Duração de vida do LED: | 40000 horas |
| Conformidade: | Compatível com o REACH & RoHS |
3Display LCD TFT redondo de 0,4 polegadas de 800x800 pixels para desenho de produto de aplicação automotiva
Definição de pin
Pin1 LEDA LED anodo
Pin2 LEDK1 Cátodo LED
Pin3 LEDK2 LED Cátodo
Pin4 Fonte de alimentação VCI 2.8~3.3V
Pin5 IOVCC Fornecimento de energia 1.8V-2.0V
Pin6 RESET sinais de reinicialização LCM
Pin7 TE Eficiência de efeito de rasgão
Pin8 PWM A saída de frequência PWM para o controlo do condutor LCD.
Pin9 GND Ground
Pin10 D0P DSI-D0+ sinais de dados
Pin11 D0N DSI-D0- sinais de dados
Pin12 GND Terreno
Pin13 D1P DSI-D1+ sinais de dados
Pin14 D1N DSI-D1- sinais de dados
Pin15 GND Ground
Pin16 CLKP DSI-Relógio+
Pin17 CLKN DSI-Relógio-
Pin18 GND Ground
Sinais de dados Pin19 D2P DSI-D2+
Pin20 D2N DSI-D2- sinais de dados
Pin21 GND Ground
Pin22 D3P DSI-D3+ sinais de dados
Pin23 D3N DSI-D4- sinais de dados
Pin24 GND Ground
Pin25 TP_INT Toque interrompido
Pin26 TP_SDA Touch IIC sinal de dados
Pin27 TP_SCL Toque IIC sinal de relógio
Pin28 TP_RESET Toque de sinal de reinicialização
Pin29 TP_VCI Touch Fornecimento de energia
Pin30 TP_IOVCC Toque Fornecimento de energia

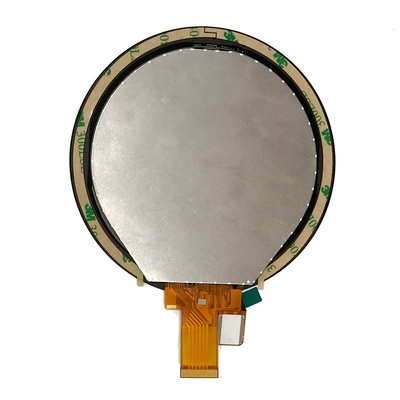

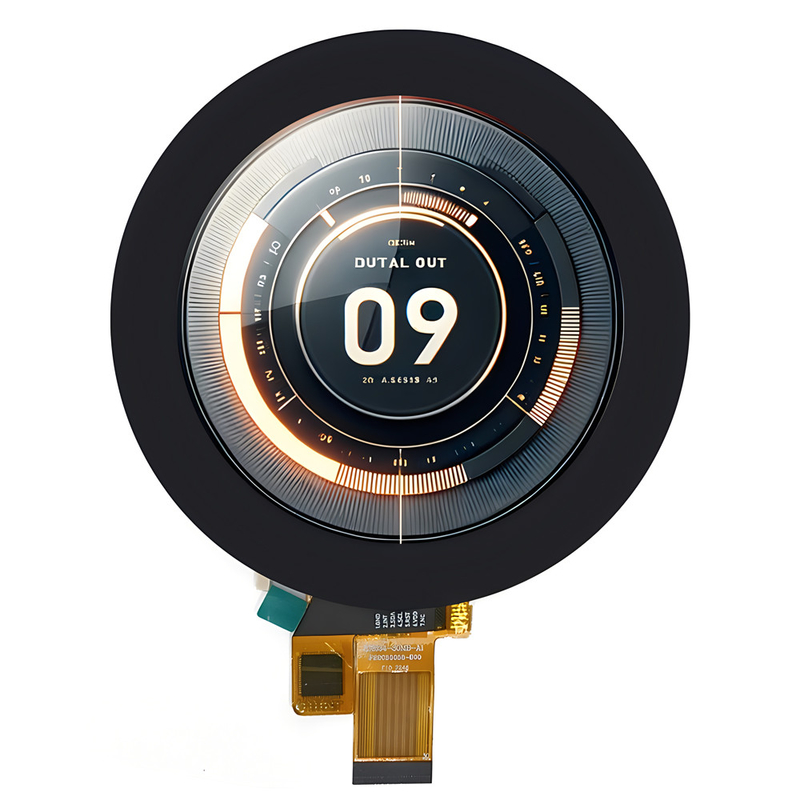

3Display LCD TFT redondo de 0,4 polegadas de 800x800 pixels para aplicação automóvel Imagem do produto
