0.96 polegadas SSD1306 Controlador 7 Pins Fontes Brancas e Azuis SPI OLED Display 128x64 3V PMOLED Descrição do Produto

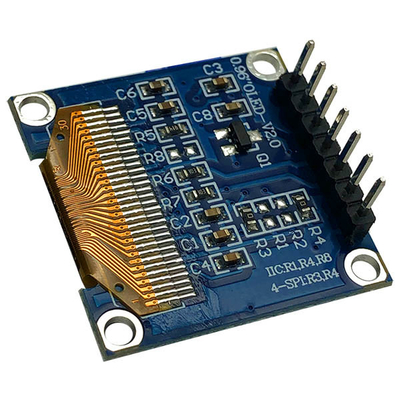

O modelo SFOM096YZ7-12864WB-01 é o item de extensão do SF-OS096YZ7-12864WB-01, que tem uma placa de PCB no módulo; tem tamanho diagonal de 0,96 polegadas, feito de 128x64 pixels.Esta placa de PCB com quatro furos de montagem é um método fácil para os clientes para fixar módulos em suas aplicações. O módulo SFOM096YZ7-12864WB-01 é incorporado com SSD1306 IC; suporta interface SPI de 4 fios; interface I2C opcional, função de condução 1/64, tensão de alimentação para lógica é de 3.3V ~ 5V,Nível de E/S de 5V a 3V com circuito de conversão, o ecrã com 50% de corrente do quadro de controlo é de 80mA @ 3.3VDD (valor típico). A ligação do módulo é de 7 pinos de cabeçalho, opcional 4 pinos de ligação de pinos de cabeçalho.
Este módulo OLED é adequado para aplicações domésticas inteligentes, dispositivos médicos, controles inteligentes, medidores, etc. pode funcionar a temperaturas de -40°C a +85°C;

1. 0,96 polegadas mini OLED com resolução 128X64 e chipset SSD1306
2Consumo de energia ultra-baixo: iluminação de tela completa 0,08w
3. Quatro furos de montagem para fácil instalação
4Tipo de interface: SPI (pode ser alterado para IIC)
5Suporte a uma variedade de chips de controlo: totalmente compatível com Arduino série 51, série msp430, stm32/2 CSR IC, ETC
6Voltagem de potência: DC 3V - 5V


Características:


A SAEF Technology é uma fornecedora profissional de módulos OLED.Displays gráficos OLED e painéis de display OLEDA estrutura mecânica inclui os tipos Chip on Board (COB), Chip on Glass (COG) e TAB (Tape Automated Bonded).Os módulos SAEF OLED apresentam todas as vantagens importantes

• Tempo de resposta mais rápido At +25 °C 10 μsec.
• Ângulo de visão ilimitado “até 175 graus
• Fechado
• Alto brilho
• Relação de contraste elevada0001 ¢
• Temperatura de operação ampla -40 °C ~ 80 °C
• Menor consumo de energia

0.96 polegadas SSD1306 Controlador 7 pines Fontes brancas e azuis SPI OLED Display 128x64 3V PMOLED Desenho do produto

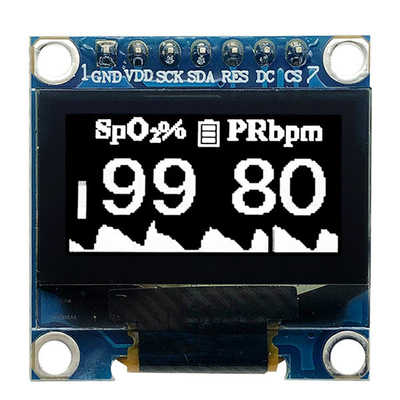

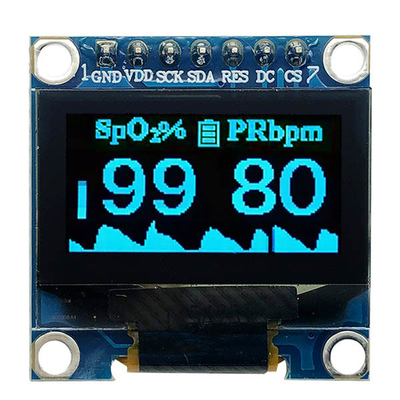

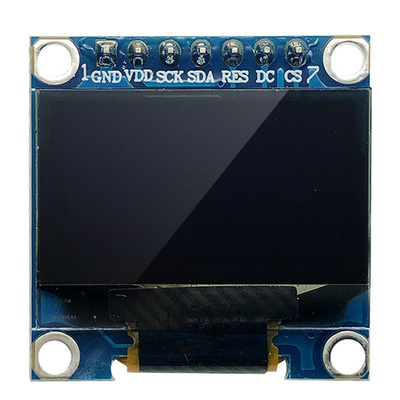

 0.96 polegadas SSD1306 Controlador 7 pines Fontes brancas e azuis SPI OLED Display 128x64 3V PMOLED Imagem do produto


Precauções para a manipulação do módulo OLED

1. O painel de exibição é feito de vidro e polarizador. Como o vidro é frágil. Ele tende a se quebrar durante o manuseio, especialmente nas bordas. Por favor, evite cair ou chocar.Não o submeter a um choque mecânico, deixando-o cair ou impactando.
2Não aplique força excessiva à superfície do ecrã ou às áreas adjacentes, uma vez que isto pode causar anormalidades.Isto irá manchar a área de exibição (alguns cosméticos são determinados para o polarizador).
3. O polarizador que cobre a superfície do ecrã do módulo OLED é macio e facilmente riscado.empurrar ou esfregar os polarizadores expostos com qualquer coisa mais dura do que um chumbo de lápis HB (vidroNão coloque ou anexe qualquer coisa na área de exibição para evitar deixar marcas na mesma.manchar ou sujar o polarizadorApós o ensaio a baixa temperatura, os produtos devem ser aquecidos num recipiente antes de entrarem em contacto com o ar à temperatura ambiente.
4Se a superfície do ecrã ficar contaminada, respire sobre a superfície e limpe-a suavemente com um pano seco macio.
- Álcool isopropílico
- Álcool etílico
Não esfregue com força para não danificar a superfície do ecrã.
5Os solventes que não os acima mencionados podem danificar o polarizador.
- Água.
- Cetonas
- Solventes aromáticos
Limpe imediatamente a saliva ou as gotas de água, o contato com a água durante um longo período de tempo pode causar deformação ou descoloração.
6. Exercer cuidado para minimizar a corrosão do elétrodo. A corrosão dos elétrodos é acelerada por gotas de água, condensação de umidade ou um fluxo de corrente em um ambiente de alta umidade.
7. Ao montar o módulo OLED, certifique-se de que não há torção, deformação e distorção.

8Não tente desmontar ou processar o módulo OLED.
9O terminal NC deve estar aberto.
10Se o circuito lógico estiver desligado, não aplique os sinais de entrada.
11. Controle de descarga eletrostática,Dado que este módulo utiliza um CMOS LSI, deve ser dada a mesma atenção cuidadosa à descarga eletrostática como para um IC CMOS comum.Para evitar a destruição dos elementos por eletricidade estática, ter cuidado para manter um ambiente de trabalho óptimo.

- Antes de retirar o OLED da caixa de embalagem ou de o incorporar num conjunto, certifique-se de que o módulo e o seu corpo têm o mesmo potencial elétrico.Certifique-se de aterrar o corpo ao manipular os módulos OLED.
- As ferramentas necessárias para a montagem, tais como ferros de solda, devem ser devidamente aterrados.Quando se utiliza uma chave de fenda elétrica para fixar o LCM, a chave de fenda deve ser de potencial de terra para minimizar tanto quanto possível qualquer transmissão de ondas eletromagnéticas produzidas por faíscas provenientes do comutador do motor.
- Para reduzir a quantidade de eletricidade estática gerada, não realizar montagem e outros trabalhos em condições secas.Para reduzir a geração de eletricidade estática ter cuidado para que o ar no trabalho não é muito secoRecomenda-se uma humidade relativa de 50% a 60%. Faça com que o potencial eléctrico da sua roupa de trabalho e do banco de trabalho seja o potencial do solo.
- O módulo OLED é revestido por uma película para proteger a superfície do ecrã.

Precauções para o armazenamento do módulo OLED

1. Ao armazenar os módulos OLED, são necessárias as seguintes precauções.
i. Armazená-los num saco de polietileno fechado com o dessecante.
ii. Manter em local escuro, não expor à luz solar ou à luz fluorescente, manter a temperatura entre 0°C e 35°C e manter a umidade relativa entre 40% RH e 60% RH.
iii. A superfície do polarizador não deve entrar em contacto com outros objetos (aconselhamos-lhe que os conserve no recipiente de electricidade antiestática em que foram enviados).
2. Outros
i. Se os módulos OLED estiverem a funcionar durante um longo período de tempo, isso causará um declínio do brilho.Caso contrário os padrões de exibição podem permanecer na tela como imagens fantasmas e é irrecuperavel.
ii. Minimizar a degradação do desempenho dos módulos OLED resultante da destruição causada pela eletricidade estática, etc.,Cuidado para não segurar as seguintes secções ao manipular os módulos.
- Área exposta da placa de circuito impresso.
- Secções de elétrodos terminais.
