1.5 polegadas 128x128 pontos 262k Display colorido AMOLED ZIF Tipo UG-2828GDEDF11 SSD1351 Controlador

SFOS150TW-7100AN ESPECIFICAÇÃO.pdf

1.5 polegadas OLED Display, 128x128 pontos 262k Color AMOLED Display SSD1351Introdução ao produto

Revisão rápida do produto

¢ Número do modelo.UG-2828GDEDF11

Tipo: Gráfico
¢ Estrutura: COG
¢ Tamanho:1.5 polegadas
¢128 x 128 Matriz de pontos
¢ IC:SSD1351
Fornecimento de energia 3V
¥1/128 Imposto
Interface: 8080,SPI,I2C
¢ Display Color: Full Color (Color completo)


Descrição

O Diodo Emitente de Luz Orgânico (OLED) é uma tecnologia de nova geração, imagens mais brilhantes e claras com velocidade de resposta mais ágil.O ecrã OLED UG-2828GDEDF11 é feito de 120 x 128 pontos de cor individual monoEste módulo OLED é leve, de baixa potência e pequeno, existem diferentes interfaces opcionais; é a interface SPI, Parallel e I2C padrão.

O tamanho da área activa é de 1,5 ̊ diagonal com dimensão do módulo 33,80 × 34,00 × 1,60 (mm), dimensão da área activa 26,855 × 26,864 (mm).O ecrã OLED de 5 polegadas tem o IC SSD1315 embutido e possui uma elevada relação de contraste 20,000: 1. tensão de alimentação lógica varia de 1,65V-3.5V, o valor típico é de 3V. É ótimo para a aplicação, tais como dispositivo médico, sistema POS, produtos brancos, aplicações domésticas,Instrumentos industriais, automação, sistemas de exibição de áudio/visual, aparelhos de higiene pessoal, artigos domésticos, ecrãs de automóveis, ecrãs dinâmicos de informação, etc.

Características:

Voltagem de alimentação para operação ((VDD ): -0,3- 4 V
Voltagem de alimentação para pinos de E/S ((VDDIO): -0,3 - 4 V
Voltagem de alimentação para exibição ((VDDH): -0,3 - 15 V
Tempo de vida útil (80 cd/m2): 10.000 horas

1.5 polegadas OLED Display, 128x128 pontos 262k Color AMOLED Display SSD1351Desenho do produto

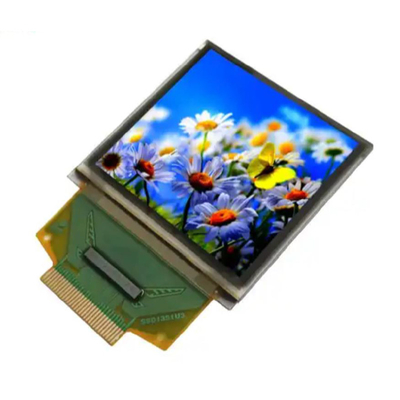

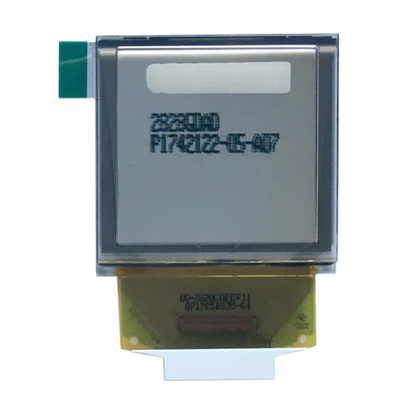

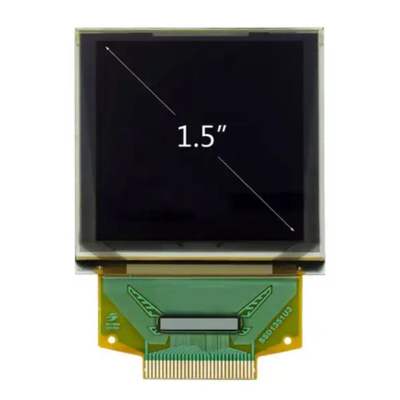

1.5 polegadas OLED Display, 128x128 pontos 262k Color AMOLED Display SSD1351Imagem do produto

Projeto de precauções para o módulo de exibição OEL

1) As posições máximas absolutas são as posições que não podem ser ultrapassadas para o módulo de exibição OEL, e se estes valores forem ultrapassados, pode ocorrer danos ao painel.
2) Para evitar a ocorrência de avarias causadas pelo ruído, é necessário ter em conta as especificações VIL e VIH e, ao mesmo tempo, tornar o cabo de ligação de sinal o mais curto possível.
3) Recomendamos a instalação de uma unidade de prevenção do excesso de corrente (fusíveis, etc.) no circuito de alimentação (VDD). (valor recomendado: 0,5A)
4) Preste atenção suficiente para evitar a ocorrência de interferências ruidosas mútuas com os dispositivos vizinhos.
5) No que diz respeito à EMI, tomar as medidas necessárias no lado do equipamento, basicamente.
6) Ao fixar o módulo de exibição OEL, fixar a secção externa do invólucro de plástico.
7) Se a fonte de alimentação do módulo de exibição OEL for desligada forçosamente por erros como a retirada da bateria principal enquanto o painel de exibição OEL estiver em funcionamento,Não podemos garantir a qualidade deste módulo de exibição OEL.
8) O potencial elétrico a ligar à face traseira do chip IC deve ser o seguinte: SSD1315
* A ligação (contato) com qualquer outro potencial que não o acima referido pode conduzir à ruptura do IC.


Sobre o AMOLED

A exibição a cores é um sinal importante para verificar se a exibição é competitiva no mercado, por isso muitas tecnologias a cores também são aplicadas a ecrãs OLED,De acordo com o tipo de painel geralmente tem os seguintes três: luz independente de pixels RGB, filtro de cores e conversão de cores da luz.

Os pixels RGB emitem luz de forma independente

O uso de materiais luminescentes para emitir luz de forma independente é atualmente o modo de cor mais usado.verde, azul três cores primárias centro emissor de luz, e, em seguida, ajustar a proporção de mistura de cores das três combinações de cores para produzir a cor verdadeira,para que o elemento OLED tricolor emita luz de forma independente para formar um pixel.

A chave para esta tecnologia é melhorar a pureza da cor e a eficiência luminosa do material luminescente, bem como melhorar a tecnologia de gravação da máscara de sombra metálica.

Como núcleo dos OLEDs, os materiais de emissão de luz semicondutores orgânicos normalmente contêm pequenas moléculas conjugadas, complexos metálicos e polímeros com estruturas planas rígidas.As características e classificação dos materiais tricromáticos comumente utilizados são as seguintes::

1Material luminescente azul

A luz azul normalmente emite luz a um comprimento de onda de cerca de 450 nm, correspondendo a uma energia de fóton de cerca de 2,76 eV. Em comparação com os materiais luminescentes vermelhos e verdes,O grau de conjugação dos materiais luminescentes azuis é menorOs materiais de luz azul comumente usados são TMTPEPA, BDPAS e ST-G1.

2Material luminescente verde

O comprimento de onda luminoso da luz verde é de cerca de 532 nm, e a energia correspondente do fóton é de cerca de 2,33 eV, e os materiais de emissão de luz verde comumente usados são Alaq3, TDETE, Cumarina, NpGl, etc.

3Material luminescente vermelho

O comprimento de onda de luminescência da luz vermelha é de cerca de 65 nm, e a energia correspondente do fóton é de 1,9 ev, e entre as três cores primárias,a diferença entre os níveis de energia HOMO e LUMO dos materiais emissores de luz vermelha é a menor, e os materiais de luz vermelha comumente utilizados são o flúor vermelho, PTPP, DCJTB e Tz-Gl.

O maior gargalo enfrentado pelos materiais luminescentes de pequenas moléculas orgânicas é que a vida útil dos materiais RGB varia muito, especialmente a pureza,A eficiência e a vida útil dos materiais vermelhos e azuis devem ser melhoradasAssim, através da hibridação do principal material luminescente, a luz azul e vermelha com alta pureza de cor, alta eficiência luminosa e forte estabilidade são obtidas.Em comparação com materiais luminescentes de pequenas moléculas com estrutura molecular clara e peso molecular, the advantage of polymer luminescent materials is that their luminescence wavelengths can be adjusted by chemical modification to obtain various colors covering the entire visible range from blue to green to red, mas a sua vida útil é mais curta do que a dos materiais luminescentes de pequenas moléculas, e a eficiência luminosa e a vida útil precisam ser melhoradas.

Com a coloração, alta resolução e grande área dos ecrãs OLED, a tecnologia de gravação da máscara de sombra de metal afeta diretamente a qualidade da imagem do painel de exibição,Portanto, são apresentados requisitos mais rigorosos para precisão dimensional e precisão de posicionamento de gráficos de máscara de sombra de metal.

No que diz respeito à emissão independente de pixels RGB, temos que falar sobre o arranjo de pixels.O arranjo Pentile RGB representado pela Samsung na tela AMOLED é o mais conhecido, o único pixel deste arranjo é diferente do arranjo padrão RGB, e a maioria das telas AMOLED usa verde-vermelho ou azul-verde para cada pixel para organizar,e então compartilhar sub-pixels inteligentemente quando eles estão dispostos lado a lado, para que toda a tela ainda obtenha exibição em cores completas.

Deficiências

1O AMOLED adota a disposição de pixels Pentile, a resolução real só pode atingir dois terços da nominal, no caso de baixo dpi, a granularidade será muito pesada,e os pontos de cor podem ser vistos de perto, e todos os limites de blocos de cores, como texto, tabelas e gráficos, precisam ser exibidos com a ajuda de pixels próximos para ajudar a emitir luz,resultando em problemas graves e inevitáveis, tais como bordas borrosas e cores variadas.

2A ênfase do AMOLED na cor verde faz com que seja muito vívida e cause fadiga ocular quando vista por um longo tempo.

3O AMOLED tem uma relação de contraste super alta, mas quando exibe uma imagem mais escura, é propenso a manchas de cor, especialmente em imagens dinâmicas.E o seu alto contraste vem em parte dos pretos não luminosos..

4Cada pixel do AMOLED é um emissor independente, por isso durante o processo de envelhecimento, diferentes pixels podem ter diferentes graus de envelhecimento, resultando em brilho diferente,Assim, o problema do colorido ficará mais complicado..

5Quando a tela é branca, o AMOLED consome mais energia do que o LCD, então por que a interface dos telefones celulares com telas AMOLED são de cores escuras?as imagens de aplicações como a navegação na Internet, jogos e e-books são quase todos em cores de alto brilho, e a cor de fundo da maioria dos sites é branca.

Teoricamente, a falta de uma cor por pixel não é um grande problema, e o driver do display pode ser exibido com o adjacente.

No entanto, na prática, isso é mais exigente para o software, e a imagem é susceptível de produzir artefatos e mura.Há também a tecnologia do condutorA seguir está uma descrição dos projetos comuns de circuitos de driver de pixels OLED.

(Vá para a descrição do produto de 1,45 polegadas para ler mais)
