1.69 polegadas Color OLED 160x128 RGB SSD1333 UG-6028GDEFF Interface paralela de 4 fios SPI I2C

1.69 polegadas Full Color OLED 160x128 Pixels SSD1333 Driver IC Introdução ao Produto

O Diodo Emitente de Luz Orgânico (OLED) é uma tecnologia de nova geração, imagens mais brilhantes e claras com velocidade de resposta mais ágil.UG-6028GDEFF01 OLEste módulo OLED é leve, de baixa potência e pequeno, existem diferentes interfaces opcionais; é SPI padrão,Interface paralela e I2C.

O tamanho da área ativa é de 1,69 ′′ diagonal com dimensão do módulo390,90 x 48,50 x 1,60 (mm), dimensão da área ativa33.575 x 26.864 (mm).Este ecrã OLED de 1,69 polegadas tem embutido o IC SSD1333 e possui uma alta relação de contraste de 20.000: 1.É ótimo para aplicações como dispositivos médicos,Sistema POS, artigos de limpeza, aplicações domésticas, instrumentos industriais, automação, sistemas de exibição audiovisual, aparelhos de cuidados pessoais, artigos para uso doméstico, ecrãs de automóveis,Displays dinâmicos de informação, etc..

Voltagem de alimentação para operação ((VDD ): -0,3- 4 V
Voltagem de alimentação para pinos de E/S ((VDDIO): -0,3 - 4 V
Voltagem de alimentação para exibição ((VDDH): -0,3 - 15 V
Tempo de vida útil (80 cd/m2): 10.000 horas

> Todas as voltagens acima referidas baseiam-se em VSS = 0V.

> Quando este módulo for utilizado para além dos valores máximos absolutos acima indicados, pode ocorrer uma quebra permanente do módulo.É desejável utilizar este módulo nas condições previstas na secção 3.Se este módulo for utilizado para além destas condições, pode ocorrer um mau funcionamento do módulo e a fiabilidade do módulo pode deteriorar-se.

> As faixas de temperatura definidas não incluem o polarizador.

> VCC = 14.0V, Ta = 25°C, 50% Checkerboard. A configuração do software segue a Seção 4.5 Inicialização. Fim de vida é especificado como 50% do brilho inicial alcançado.A duração média de funcionamento à temperatura ambiente é estimada pelo funcionamento acelerado em condições de alta temperatura..

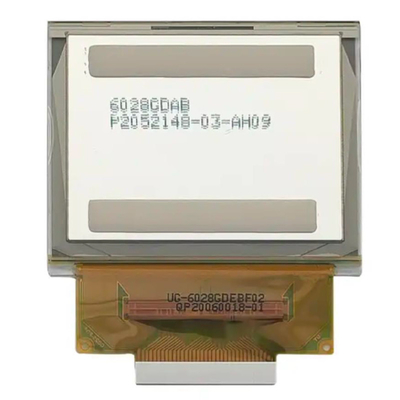

1.69 polegadas Full Color OLED 160x128 Pixels SSD1333 Driver IC Desenho do Produto

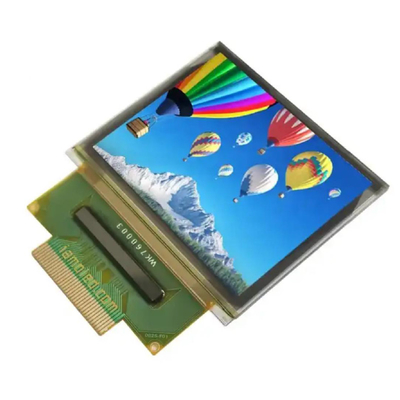

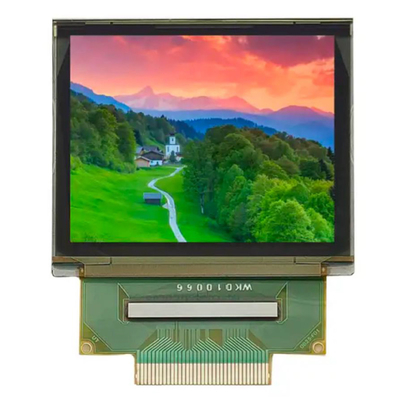

1.69 polegadas Full Color OLED 160x128 Pixels SSD1333 Driver IC Imagem do produto

Projeto de precauções para o módulo de exibição OEL

1) As posições máximas absolutas são as posições que não podem ser ultrapassadas para o módulo de exibição OEL, e se estes valores forem ultrapassados, pode ocorrer danos ao painel.
2) Para evitar a ocorrência de avarias causadas pelo ruído, é necessário ter em conta as especificações VIL e VIH e, ao mesmo tempo, tornar o cabo de ligação de sinal o mais curto possível.
3) Recomendamos a instalação de uma unidade de prevenção do excesso de corrente (fusíveis, etc.) no circuito de alimentação (VDD). (valor recomendado: 0,5A)
4) Preste atenção suficiente para evitar a ocorrência de interferências ruidosas mútuas com os dispositivos vizinhos.
5) No que diz respeito à EMI, tomar as medidas necessárias no lado do equipamento, basicamente.
6) Ao fixar o módulo de exibição OEL, fixar a secção externa do invólucro de plástico.
7) Se a fonte de alimentação do módulo de exibição OEL for desligada forçosamente por erros como a retirada da bateria principal enquanto o painel de exibição OEL estiver em funcionamento,Não podemos garantir a qualidade deste módulo de exibição OEL.
8) O potencial elétrico a ligar à face traseira do chip IC deve ser o seguinte: SSD1333
* A ligação (contato) com qualquer outro potencial que não o acima referido pode conduzir à ruptura do IC.
