1.54 polegadas OLED SSD1309 Display monocromático com interfaces SPI paralelas e de 4 fios

1.54 polegadas OLED UG-2864KSWMG01 Controlador SSD1309 Matriz passiva monocromática 128 x 64 ZIF FPC Paralelo, SPI de 4 fios, Interface I2C

Descrição do produto

O Diodo Emitente de Luz Orgânico (OLED) é uma tecnologia de nova geração, imagens mais brilhantes e claras com velocidade de resposta mais ágil.UG-2864KSWMG01 OLEste módulo OLED é leve, de baixa potência e pequeno, existem diferentes interfaces opcionais; é a interface SPI, Parallel e I2C padrão.

O tamanho da área ativa é de 1,54 ′′ diagonal com dimensão do módulo420,04 x 27,22 x 1,45 mm, dimensão da área ativa350,052 × 17,516 mm.Este ecrã OLED de 1,54 polegadas possui um IC SSD1309 incorporado e possui uma alta relação de contraste de 20.000: 1.É ótimo para aplicações como dispositivos médicos,Sistema POS, artigos de limpeza, aplicações domésticas, instrumentos industriais, automação, sistemas de exibição audiovisual, aparelhos de cuidados pessoais, artigos para uso doméstico, ecrãs de automóveis,Displays dinâmicos de informação, etc..

1.54 polegadas OLED UG-2864KSWMG01 Controlador SSD1309 Matriz passiva monocromática 128 x 64 ZIF FPC Paralelo, SPI de 4 fios, Interface I2C

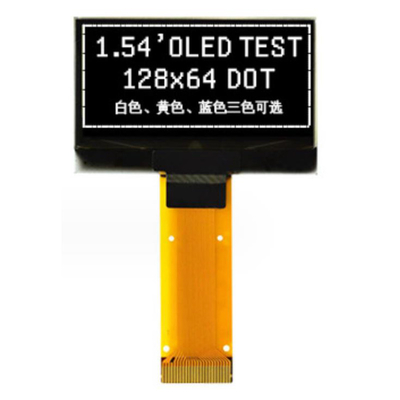

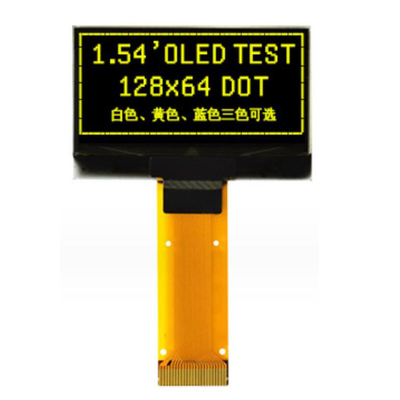

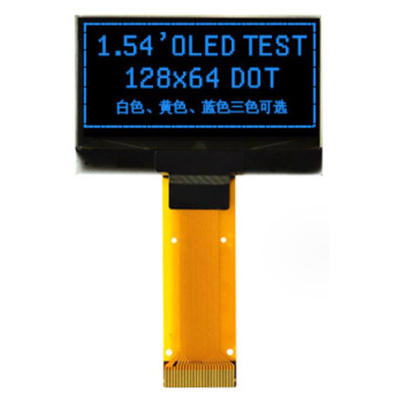

1.54 polegadas OLED UG-2864KSWMG01 Controlador SSD1309 Matriz passiva Monocromo 128 x 64 ZIF FPC Paralelo, SPI de 4 fios, I2C Interface Imagem do produto

Especificação funcional

Comando:Ver o Manual Técnico do SSD1309

Desligar e ligar Sequência:
Para proteger o painel OEL e prolongar a vida útil do painel, a rotina de ligação/desligação do IC do condutor deve incluir um período de atraso entre fontes de alimentação de alta tensão e baixa tensão durante a ligação/desligação.Dá ao painel OEL tempo suficiente para completar a ação de carga e descarga antes/depois da operação.

Ativar Sequência:
1Activa o VDD.
2Desligue a exibição do comando
3. Inicialização
4. Escreve limpo
5Activa o VCC.
6Atraso de 100 ms.
(Quando o CCV estiver estável)
7Envie a exibição ao comando.

Desligação Sequência:
1Desligue a exibição do comando
2Desligue o VCC.
3Atraso de 100 ms.
(Quando o VCC atingir 0 e o painel estiver completamente
descargas)
4Desligue o VDD.


Precauções para o armazenamento do módulo OLED

1. Ao armazenar os módulos OLED, são necessárias as seguintes precauções.
i. Armazená-los num saco de polietileno fechado com o dessecante.
ii. Manter em local escuro, não expor à luz solar ou à luz fluorescente, manter a temperatura entre 0°C e 35°C e manter a umidade relativa entre 40% RH e 60% RH.
iii. A superfície do polarizador não deve entrar em contacto com outros objetos (aconselhamos-lhe que os conserve no recipiente de electricidade antiestática em que foram enviados).
2. Outros
i. Se os módulos OLED estiverem a funcionar durante um longo período de tempo, isso causará um declínio do brilho.Caso contrário os padrões de exibição podem permanecer na tela como imagens fantasmas e é irrecuperavel.
ii. Minimizar a degradação do desempenho dos módulos OLED resultante da destruição causada pela eletricidade estática, etc.,Cuidado para não segurar as seguintes secções ao manipular os módulos.
- Área exposta da placa de circuito impresso.
- Secções de elétrodos terminais.
