Detalhes do produto:
|
| Produto: | 3.12" OLED passivo | Resolução: | Resolução de 256x64 pixels |
|---|---|---|---|
| Interface: | Paralelo, SPI opcional | Mostrar cor: | Branco, amarelo |
| Óptica: | Todos os ângulos de vista | Modo de exibição: | Matriz passiva |
| Esboço Dim.: | 88,00 (W) x27.80 (h) | IC do condutor: | SSD1322 |
| Área ativa: | 76,78 (W) x 19,18 (h) | Pitch de pixel: | 00,30 (W) x 0,30 (H) |
| temperatura de funcionamento: | -40°C a +80°C | Temperatura de armazenamento.: | -40°C a +85°C |
| Tensão de alimentação: | 2.4 - 3,5 V | Número de pin: | 30 pinos |
| Tipo de embalagem IC: | COF | Tipo de ligação do módulo: | Conexão de encaixe |
| Função: | 1/64 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 3.12 OLED Display Module,Modulo de exibição OLED de 256*64 pontos,Módulo de exibição OLED paralelo |
||
UG-5664ASWEF013.12" 256*64 pontos OLED Display Module com SPI/Parallel/I2C InterfaceDescrição de exibição
Os diodos orgânicos emissores de luz (OLEDs) são uma tecnologia de próxima geração que permite imagens mais brilhantes, mais claras e respostas mais ágeis.O modelo de 12 polegadas UG-5664ASWEF01 OLED display é feito de 256 x 64 pontos rmonocromo individualEste módulo OLED é leve, de baixo consumo de energia, de pequeno tamanho e tem diferentes opções de interface; é a interface SPI, paralela e I2C padrão.
As dimensões da área ativa são 3,12 polegadas diagonal, as dimensões do módulo são 88,00 (W) x 27,80 (H) mm, e as dimensões da área ativa são 76,78 (W) x 19,18 (H) mm.O ecrã OLED de 12 polegadas possui um IC SSD1322 embutido e uma alta relação de contraste de 20,000:1A gama de tensão de alimentação lógica é de 2,4 V a 2,6 V, com um valor típico de 2,5 V. É ideal para aplicações como equipamentos médicos, sistemas POS, artigos de limpeza, aplicações domésticas,instrumentos industriais, automação, sistemas de exibição audiovisual, aparelhos de cuidados pessoais, artigos para o lar, monitores de automóveis, monitores dinâmicos de informação e muito mais.
Características
Este ecrã OLED de 3,12 polegadas tem um tempo de resposta mais rápido de "10 microssegundos a +25 °C".
Este produto OLED de 3,12 polegadas 256x64 tem um ângulo de visão infinito "até 175 graus".
Este produto OLED SPI paralelo de 3,12" apresenta uma espessura muito fina.
Este produto OLED branco / amarelo de 3,12 polegadas não precisa ser retroiluminado quando exibido, e é auto-iluminado.
Este produto mono OLED de 3,12 polegadas tem alto brilho e este produto tem uma relação de contraste de até 2000:1.
Este produto 3.12 OLED 256x64 tem uma faixa de temperatura de funcionamento ultra larga "-40 °C ~ 85 °C".
Este produto OLED SPI de 3,12 polegadas tem um menor consumo de energia - reduzindo as emissões de CO2.
| Produto: | 3.12" OLED passivo |
| Resolução: | Resolução de 256x64 pixels |
| Interface: | Paralelo, SPI Opcional |
| Modo de exibição: | Matriz passiva |
| Cor de exibição | Branco, Amarelo |
| Óptica: | Todos os ângulos de visão |
| Área ativa: | 76.78 (W) X 19.18 (H) |
| Esboço Dim.: | 88.00 (W) X27.80 (H) |
| Pitch de pixels: | 0.30 (W) x 0,30 (H) |
| Temperatura de funcionamento: | -40°C a +80°C |
| Temperatura de armazenamento: | -40°C a +85°C |
| Voltagem de alimentação: | 2.4 - 3,5 V |
| Tipo de ligação do módulo: | Conexão plug-in |
| IC do condutor: | SSD1322 |
| Número do pin: | 30 pinos |
| Tipo de embalagem IC: | COF |
| Função: | 1/64 |
| Conformidade: | Compatível com o REACH & RoHS |

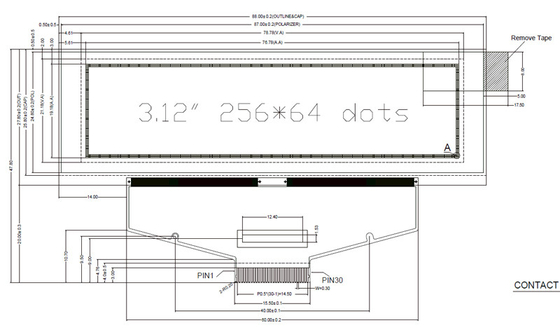

UG-5664ASWEF01 3.12" polegadas 256x64 pixels Resolução COF OLED display com SSD1322 Parallel SPI IIinterface Desenho
Características de CC
Se não for especificado o contrário, tensão referida ao VSS; VDD = 2,5 V, VCI = 2,8 V, VCC = 12,0 V, IREF = 10 uA,
(Ta = 22±3°C, 60±10% RH)
Características do CA
Condições:Tensão referida em VSS, VDD=2,4 a 2,6VVCI=2,4 a 3,5V, TA = 25C
Nota:
(1) FOSC significa o valor de frequência do oscilador interno e o valor é medido quando o comando B3h A[7:4] está no valor padrão.
(2) D: razão de divisão (valor predefinido = 2). K: número de relógios de exibição por período de linha (valor predefinido = 138)
Para uma descrição pormenorizada, consulte (Set Display Clock Divide Ratio/Oscillator Frequency, B3h)
Características eletro-ópticas
Todos os dados abaixo baseiam-se na condição (Ta = 22±3°C, 60±10%RH).

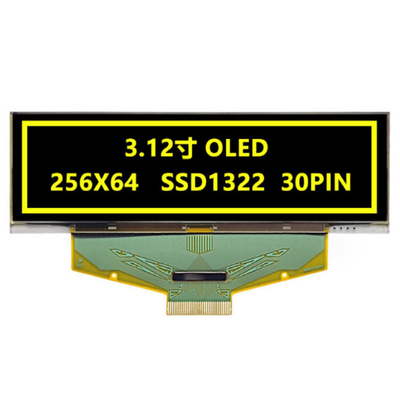

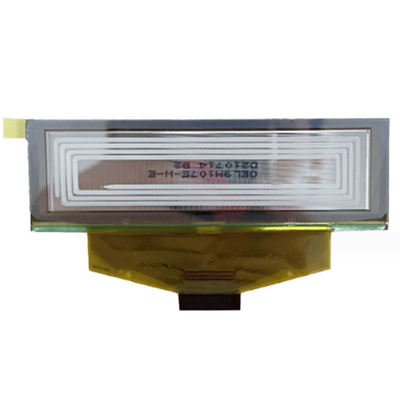

UG-5664ASWEF01 3.12" polegadas 256x64 Pixels Resolução COF OLED display com SSD1322 Parallel SPI IIinterface Imagem do produto
A SAEF Technology é uma fornecedora profissional de módulos OLED
Fornecemos uma ampla gama de monitores OLED padrão de matriz passiva (PMOLED) / OLED dot matrix e módulos OLED de design personalizado, monitores OLED gráficos e painéis de display OLED.A estrutura mecânica inclui o chip a bordo (COB), Chip on Glass (COG) e tipos TAB (Tape Automated Bonded). Os clientes podem atualizar facilmente os aplicativos de STN LCD para telas OLED. Os módulos SAEF OLED apresentam todas as vantagens importantes:
· Tempo de resposta mais rápido ¢A +25 °C 10 μsec.
· Ângulo de visão ilimitado
· Fino Não é necessário retroiluminação, auto-emissão
· Alto brilho
· Alta relação de contraste ∼ até 100001 ¢
· Ampla temperatura de funcionamento ¥-40 °C ~ 80 °C
· Menor consumo de energia
Os ecrãs gráficos OLED da SAEF Technology estão disponíveis em três estruturas mecânicas, incluindo a tecnologia de matriz passiva COB, COG e TAB.Resolução OLED gráfica monocromática disponível em ecrã gráfico OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 gráfico OLED, 200x16 gráfico OLED, OLED 128x32, OLED display 128x64, OLED 128x128, e 256x64 OLED display.Os ecrãs gráficos OLED da gama de produtos SAEF possuem controladores e interfaces integrados que incluem paralelasEstes módulos de display OLED têm tensões de 3V ou 5V dependendo da resolução/cor.
A SAEF oferece uma ampla gama de módulos de exibição OLED em tamanhos de 0,42 "a 5,5" OLED, como 0,42" micro OLED Display, 0,49" OLED Display, 0,5" OLED Display, 0,54" OLED Display, 0,66" mini OLED Display,0,69 " OLED, 0,77" OLED Display, 0,87 " OLED Display módulo0,91" OLED Display, 0,95" OLED, 0,96" OLED Display, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 3,12 ′′ OLED Display, 5.Display OLED de 5", e soluções de design personalizadas.
