Detalhes do produto:
|
| Produto: | 3.12" OLED passivo | Resolução: | Resolução de 256x64 pixels |
|---|---|---|---|
| Modo de exibição: | Matriz passiva | Interface: | Paralelo, SPI opcional |
| Mostrar cor: | Branco, amarelo | Óptica: | Todos os ângulos de vista |
| Esboço Dim.: | 88,00 (W) x27.80 (h) | Área ativa: | 76,78 (W) x 19,18 (h) |
| Pitch de pixel: | 00,30 (W) x 0,30 (H) | temperatura de funcionamento: | -40°C a +80°C |
| Temperatura de armazenamento.: | -40°C a +85°C | IC do condutor: | SSD1322 |
| Tensão de alimentação: | 2.4 - 3,5 V | Número de pin: | 30 pinos |
| Conformidade: | Compatível com o REACH & RoHS | Tipo de embalagem IC: | COF |
| Tipo de ligação do módulo: | ZIF | Função: | 1/64 |
| Destacar: | Modulo de exibição OLED de 256*64 pontos,Módulo de exibição OLED interior,3.12 OLED Display Module |
||
3.12 polegadas OLED Display Module, 3.12 " 256 * 64 pontos OLED Display Module Introdução
O Diodo Emitente de Luz Orgânico (OLED) é uma tecnologia de nova geração, imagens mais brilhantes e claras com velocidade de resposta mais ágil.SFOS312YZ-7091AN display OLED é feito de 256 x 64 pontos mono cor individualEste módulo OLED é leve, de baixa potência e pequeno, existem diferentes interfaces opcionais; é a interface SPI, Parallel e I2C padrão.
O tamanho da área activa é de 3,12 ̊ diagonal com dimensão do módulo 88,00 (W) x 27,80 (H) mm, dimensão da área activa 76,78 (W) x 19,18 (H) mm.O ecrã OLED de 12 polegadas possui um IC SSD1322 incorporado e possui uma alta relação de contraste 20,000: 1. tensão de alimentação lógica varia de 2,4V-2.6V, o valor típico é de 2,5V. É ótimo para a aplicação, tais como dispositivo médico, sistema POS, produtos de limpeza, aplicações domésticas,Instrumentos industriais, automação, sistemas de exibição de áudio/visual, aparelhos de higiene pessoal, artigos domésticos, ecrãs de automóveis, ecrãs dinâmicos de informação, etc.
Características
| Produto: | 3.12" OLED passivo | Resolução: | Resolução de 256x64 pixels |
|---|---|---|---|
| Modo de exibição: | Matriz passiva | Interface: | Paralelo, SPI Opcional |
| Cor de exibição | Branco, Amarelo | Óptica: | Todos os ângulos de visão |
| Esboço Dim.: | 88.00 (W) X27.80 (H) | Área ativa: | 76.78 (W) X 19.18 (H) |
| Pitch de pixels: | 0.30 (W) x 0,30 (H) | Temperatura de funcionamento: | -40°C a +80°C |
| Temperatura de armazenamento: | -40°C a +85°C | IC do condutor: | SSD1322 |
| Voltagem de alimentação: | 2.4 - 3,5 V | Número do pin: | 30 pinos |
| Conformidade: | Compatível com o REACH & RoHS | Tipo de embalagem IC: | COF |
| Tipo de ligação do módulo: | ZIF | Função: | 1/64 |
3.12" polegadas 256x64 pixels COF OLED Display Desenho
Classificações máximas absolutas
| Parâmetro | Símbolo | Min. | Max. | Unidade |
|
Tensão de alimentação |
VDD | -Não.5 | 2.75 | V |
| CCC | -Não.5 | 21 | V | |
| VDDIO | -Não.5 | VCI | V | |
| VCI | -Não.3 | 4 | V | |
| Temperatura de funcionamento | TOP | - 40 | 85 | .C |
| Temperatura de armazenamento | TSTG | - 65 anos. | 150 | .C |
| Tempo de vida (100 cd/m2) | 20,000 | - | Horário | |
| Tempo de vida útil (90 cd/m2) | 25,000 | - | Horário | |
| Tempo de vida útil (80 cd/m2) | 30,000 | - | Horário |
Características ópticas
|
|
Símbolo | Condições | Min. | Tipo | Max. | Unidade |
|
Brilho (VCC fornecido externamente) |
Lbr |
Nota 5 |
60 |
80 |
- |
cd/m2 |
| C.I.E. (branco) | (x) (y) | CIE 1931 | 0.250.27 | 0.290.31 | 0.330.35 | |
| Contraste do quarto escuro | CR | - | 2000:1 | - | |
|
| Ângulo de visão | 160 | - | - | grau |
Características de CC
|
|
Símbolo | Condições | Min. | Tipo | Max. |
Unidade |
| Tensão de alimentação lógica | VDD | 2.4 | 2.5 | 2.6 | V | |
| Tensão de alimentação para operação | VCI | 2.4 | 2.8 | 3.5 | V | |
| Fornecimento de energia para pinos de entrada/saída | VDDIO | 1.65 | VCI | V | ||
|
Tensão de funcionamento para OLED |
CCC |
Nota 5 |
11.5 |
12 |
12.5 |
V |
|
Input de alto nível |
VIH |
IOUT = 100μA, 3,3 MHz |
0.8×VDDIO |
- |
VDDIO |
V |
| Input de baixo nível | VIL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.2×VDDIO | V |
| Produção de alto nível | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDDIO | - | VDDIO | V |
| Produção de baixo nível | VOL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.1×VDDIO | V |
| Corrente de funcionamento para ICV | ICI | - | 95 | 120 | μA | |
| Corrente de funcionamento para VCC | CPI |
Nota 6 |
- |
34.5 |
40 |
mA |
| Corrente de modo de repouso para VDD | IDD, SLEEP | Nota 8 | - | 1 | 10 | μA |
| Modo de repouso corrente para VDDIO | IDDIO, SONHO | Nota 8 | 1 | 10 | ||
|
Corrente de modo de repouso para VCI |
ICI, SLEEP | Nota 8 | - | 2 | 50 |
μA |

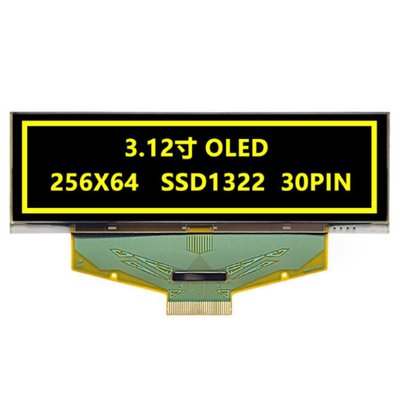

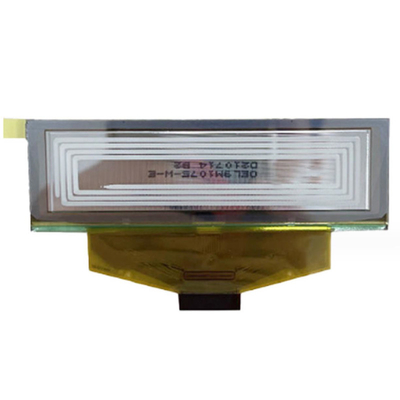

3.12" polegadas 256x64 pixels COF OLED Display Imagem do produto
