4 polegadas em volta de TFT LCD, TFT LCD circular 4" descrição do produto
A tecnologia SF-TO400XC-8996A-N de Saef é uma exposição automotivo de TFT LCD da categoria amplamente utilizada para o painel do carro. seu tamanho diagonal é 4 polegadas com os pixéis da definição 720x720 da exposição. Ele relação do supportsMIPI, e escala da tensão de fonte (Vdd) de 2.6V a 3.6V, 2.8V típico.
O módulo de SF-TO400XC-8996A-N TFT LCD é modo circular com brilho 500-1000 lêndeas (valor típico). O módulo igualmente está disponível para PCAP (tela táctil capacitivo projetado) opcional. Pode operar-se em temperaturas de -30℃ a +85℃;
| Artigo da informação geral |
Índices |
| Tamanho da exposição do LCD (diagonal) |
4 polegadas em volta de TFT |
| Estrutura de módulo |
Exposição de TFT |
| Tipo de exposição do LCD |
TFT/TRANSMISSIVE |
| Modo de exposição do LCD |
Normalmente preto |
| Sentido de vista recomendado |
IPS todo ângulos de visão |
| Tamanho do módulo (W×H×T) |
105.3x109.61x2.3 milímetro |
| Área ativa (W×H) |
diâmetro de 101,92 milímetros |
| Número de pixéis (definição) |
Pixel 720RGB×720 |
| Tipo de relação do módulo |
Relação de MIPI |
| Temp de funcionamento. |
-30℃ a +85℃ |
| Luminância de superfície |
1000 cd/m2 |
| Números da cor |
16.7M |
| Tipo do luminoso |
Diodo emissor de luz branco |
Pin Definition
Pin1, DIODO EMISSOR DE LUZ A ÂNODO DO DIODO EMISSOR DE LUZ
Pin2, DIODO EMISSOR DE LUZ K1 CÁTODO DO DIODO EMISSOR DE LUZ
Pin3, DIODO EMISSOR DE LUZ K2 CÁTODO DO DIODO EMISSOR DE LUZ
Pin4, VCI Fonte de alimentação
Pin5, IOVCC Fonte de alimentação
Pin6, RESTAURAÇÃO Sinal de restauração, ponto baixo ativo
Pin7, TE Efeito de rasgo
Pin8, PWM Controle PWM do luminoso do LCD
Pin9, Terra Terra
Pin10, D0P Pares diferenciais dos dados de MIPI DSI (pista 0 dos dados)
Pin11, D0N Pares diferenciais dos dados de MIPI DSI (pista 0 dos dados)
Pin12, Terra Terra
Pin13, D1P Pares diferenciais dos dados de MIPI DSI (pista 1 dos dados)
Pin14, D1N Pares diferenciais dos dados de MIPI DSI (pista 1 dos dados)
Pin15, Terra Terra
Pin16, CLKP Pares do pulso de disparo diferencial de MIPI DSI
Pin17, CLKN Pares do pulso de disparo diferencial de MIPI DSI
Pin18, Terra Terra
Pin19, D2P Pares diferenciais dos dados de MIPI DSI (pista 2 dos dados)
Pin20, D2N Pares diferenciais dos dados de MIPI DSI (pista 2 dos dados)
Pin21, Terra Terra
Pin22, D3P Pares diferenciais dos dados de MIPI DSI (pista 3 dos dados)
Pin23, D3N Pares diferenciais dos dados de MIPI DSI (pista 3 dos dados)
Pin24, Terra Terra
Pin25, TP_INT Interrupção do toque
Pin26, TP_SDA Sinal de dados do toque IIC
Pin27, TP_SCL Sinal de pulso de disparo do toque IIC
Pin28, TP_RESET Sinal de restauração do toque
Pin29, TP_VCI Fonte de alimentação do toque
Pin30, TP_IOVCC Use 1.8V ou 3.3V, deve ser mesmo com tensão do I/O do toque IIC do usuário
4 polegadas em volta de TFT LCD, TFT LCD circular 4" desenho do produto

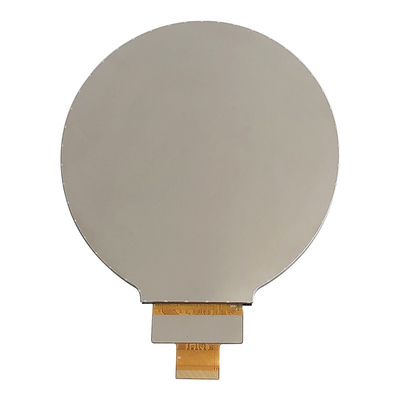

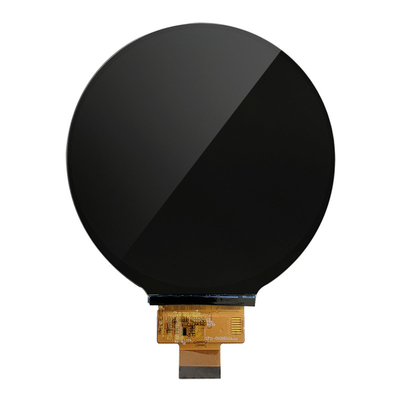

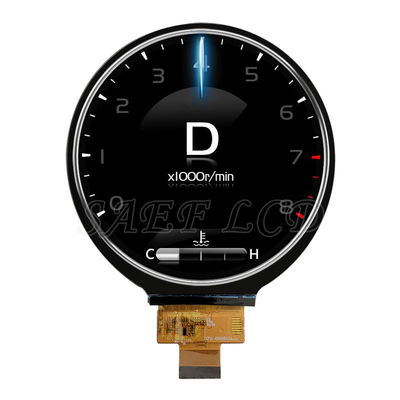

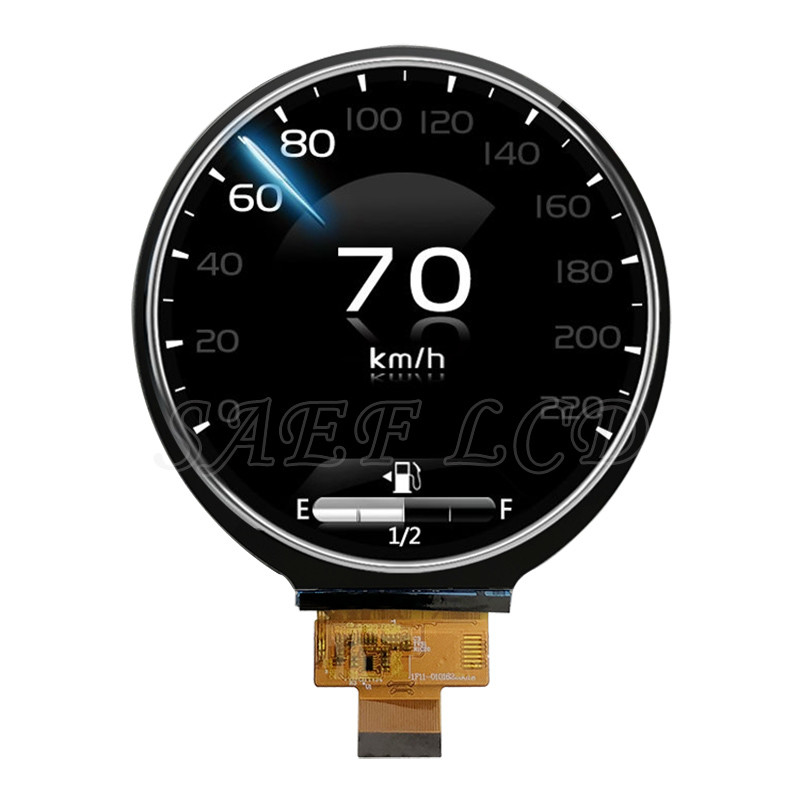

4 polegadas em volta de TFT LCD, TFT LCD circular 4" imagem do produto
