Detalhes do produto:
|
| palavras-chaves: | Tipo polegada RGB da barra do LCD 3,9 | Tela táctil: | com o painel de toque capacitivo do CTP |
|---|---|---|---|
| Definição: | 480x128 | Relação: | RGB |
| Luminância de superfície: | 500 cd/m2 (lêndeas) | pinos: | 40 pinos |
| Sentido de vista: | 12:00 | Conexão: | ZIF/obstrução do tipo do conector |
| Vida do diodo emissor de luz: | 40.000 horas | Conformidade: | ALCANCE & RoHS complacentes |
| Destacar: | Tipo módulo da barra de TFT LCD,Módulo de TFT LCD de 3,9 polegadas |
||
Exposição da polegada 480*128 TFT da paisagem 3,9, TFT LCD RGB 3,9 polegadas
Características do produto:
1. O módulo de SF-TO390YH-8960A-CT TFT LCD é 3,9 um tipo diagonal módulo da barra de cor completa da polegada 480xRGBx128 de TFT.
2. Este módulo apoia bocados do RGB 24 conecta. está tendo a dimensão do módulo de 105.5x40.64x5.28 milímetro e o tamanho da área ativa de 95.04x25.34 milímetro;
3. SF-TO390YH-8960A-CT é integrado com o controlador de ST7282A no módulo, e as suas escalas da tensão de fonte da lógica de 2.6V a 3.3V. O módulo é com (lêndeas) brilho 500cd/m2 de superfície, este módulo da exposição do LCD pode operar-se nas temperaturas from-20℃ a +70℃.
4. Este 3,9" TFT LCD podem ser projetar com tela táctil Resistive e o tela táctil capacitivo.
| Artigo da informação geral | Índices |
| Tamanho da exposição do LCD (diagonal) | 3,9 polegadas TN |
| Estrutura de módulo | Exposição de TFT + PCAP |
| Tipo de exposição do LCD | TFT/TRANSMISSIVE |
| Modo de exposição do LCD | Normalmente preto |
| Sentido de vista recomendado | 12 horas |
| Tamanho do módulo (W×H×T) | 105.5x40.64x5.28 milímetro |
| Área ativa (W×H) | 95.04×25.34 milímetro |
| Número de pixéis (definição) | Pixel 480RGB×128 |
| Passo do pixel (W×H) | 0.135×0.135 milímetro |
| Tipo de relação do módulo | 24 relações do RGB do bocado |
| Motorista IC | ST7282A |
| Números da cor | 16.7M |
| Tipo do luminoso | Diodo emissor de luz branco |
Vantagens do produto:
o prolongamento do grosso da população 1.The do painel de TFT LCD no mercado é 4:3 ou 16: 9. Mas para algumas aplicações, o tipo forma da barra de painel de exposição seria muito melhor do que o 4:3 atual ou o 16:9 do grosso da população para indicar a informações necessárias.
tipo diferente TFT da barra dos tamanhos da oferta 2.We (exposição esticada do LCD da barra) que inclui tamanhos de 3,9 polegadas, de 4,6 polegadas e de 5,2 polegadas. A fim cumprir especialmente a exigência dos clientes para aplicações industriais.
3.We desenvolvem uma solução mais derivada dos estes tipo TFT da barra como abaixo: 1 - com furo do parafuso na opção da versão do quadro. 2 - com o painel de toque capacitivo ou opção Resistive do painel de toque. 3 - opção da versão do brilho alto.
4. desempenho excelente da exposição da cor do fundo, a luminância, o ângulo de visão, e a intensidade, etc.
5. Temperatura larga de uma parte superior do℃ -20 a +70℃ e do nível de alta qualidade para aplicações industriais.
6. Solução competitiva do preço com boa qualidade entre os mesmos tipos na indústria do LCD.
7. Fácil instalar e fácil manter.
Aplicações:
Este módulo do LCD pode ser usado nos sistemas encaixados, no dispositivo industrial, na segurança e no equipamento à mão que exigem a exposição na imagem de alta qualidade e colorida. O tipo exposições da barra de SAEF de TFT LCD é perfeito para o equipamento industrial, aplicação automotivo, sistema do servidor, sistema da posição, exposições de informação dinâmicas e exposição do anúncio.
Exposição da polegada 480*128 TFT da paisagem 3,9, TFT LCD RGB desenho do produto de 3,9 polegadas

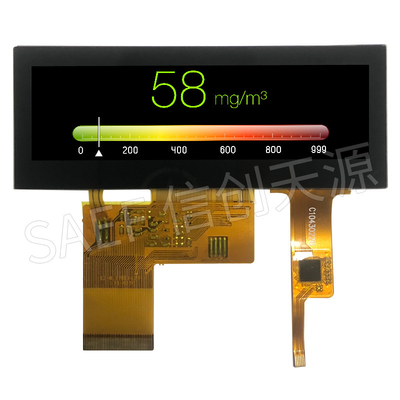

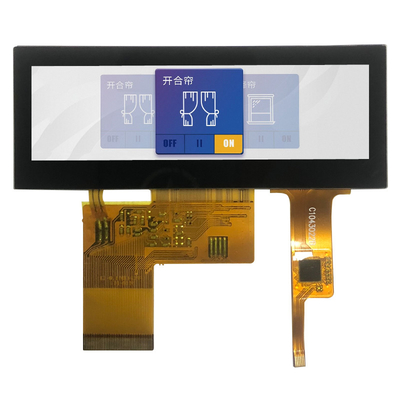

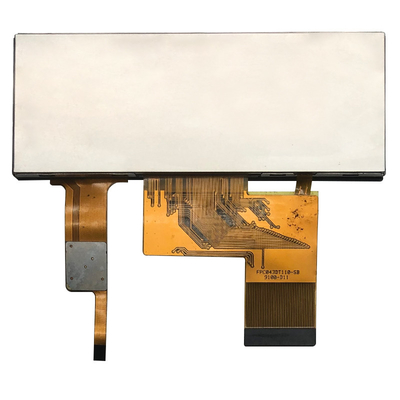

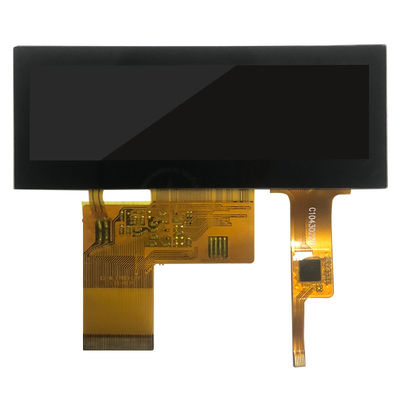

Exposição da polegada 480*128 TFT da paisagem 3,9, TFT LCD RGB uma imagem do produto de 3,9 polegadas
Terminais do entrada/saída
Pin1, VBL- Cátodo do diodo emissor de luz do luminoso
Pin2, VBL+ Ânodo do diodo emissor de luz do luminoso.
Pin3, terra Terra do sistema
Pin4, VCC Fonte de alimentação para a operação de lógica
Pin5~12, R0~R7 Ônibus de dados
Pin13~20, G0~G7 Ônibus de dados
Pin21~28, B0~B7 Ônibus de dados
Pin29, terra Terra do sistema
Pin30, CLK Sinal de pulso de disparo do pixel
Pin31, DISP Indique o controle de ligar/desligar
Pin32, HSYNC Sinal de sincronização horizontal
Pin33, VSYNC Sinal de sincronização vertical
Pin34, ANTRO Os dados permitem a observação: ponto baixo fraco puxado interno
Pin35, NC Nenhuma conexão
Pin36, terra Terra do sistema
Pin37, XR (NC) O sinal lateral direito do TP
Pin38, YD (NC) Abaixo do sinal lateral do TP
Pin39, XL (NC) O sinal lateral esquerdo do TP
Pin40, YU (NC) Acima do sinal lateral do TP
