Detalhes do produto:
|
| Produto: | 5" IPS TFT LCD | Resolução: | 720 x 1280 pontos |
|---|---|---|---|
| Interface: | MIPI (customizável) | Ecrã de Toque: | PCAP Opcional |
| Direção de visualização: | IPS Todos os ângulos de visão ((85/85/85/85) | Estrutura do PCAP: | GFF |
| Controlador do LCD: | ILI9881C | Controlador CTP: | GT911 |
| Dimensão do vidro de tampa: | Personalizável | Número de pin: | 25 pinos |
| Conexão: | FPC Plugging (customizável) | Luminância de superfície: | 300 cd/m2 (nits) |
| Duração de vida do LED: | 40,000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 720x1280 módulo de TFT LCD de 5 polegadas,ILI9881C módulo de TFT LCD de 5 polegadas,O tft de MIPI indica 5 polegadas |
||
5" TFT LCD retrato HD 720x1280 pontos ILI9881C MIPI Interface IPS Ângulos de visualização livres com CTP personalizado
5" LCD TFT com CTP, HD 720x1280 TFT PCAP Descrição
O Saef Technology SF-TC500I-8725B-CT é um módulo LCD TFT de 5 ′′ de tamanho diagonal com resolução de 720x1280 pixels. Este módulo é integrado com IC ILI9881C;Inclui as funções do IC do controlador e do condutor, suporta a interface MIPI, e a tensão de alimentação (Vdd) varia de 2,6V a 3,3V. valor típico 2,8V. Esta direção de visualização do módulo é o ângulo de visualização livre do tipo IPS ((85/85/85/85).
O módulo SF-TC500I-8725B-CT TFT LCD é de modo retrato com brilho de 300 nits.Pode funcionar a temperaturas de -20°C a +70°CEste módulo LCD TFT de 5 ′′ é amplamente utilizado em aparelhos industriais, scanners, automação residencial, sistemas de controlo de acesso, equipamentos de monitorização, analisadores,Sistema de segurança, sistema de irrigação de jardins, etc.
Vantagens do produto
| Produto: | 5" IPS TFT LCD | Resolução: | 720x1280 pontos |
|---|---|---|---|
| Interface: | MIPI (personalizável) | Ecrã táctil: | PCAP Opcional |
| Direção de visualização: | IPS Ângulo de visão completo ((85/85/85/85) | Estrutura do PCAP: | GFF |
| Controlador LCD: | ILI9881C | Controlador CTP: | GT911 |
| Dimensão do vidro da tampa: | Personalizável | Número do pin: | 25 pinos |
| Conexão: | FPC Plugging (customizável) | Luminância superficial: | 300 Cd/m2 (nits) |
| Duração de vida do LED: | 40000 horas | Conformidade: | Compatível com o REACH & RoHS |
Definição de pin
Pin1, LEDA Anodo LED
Pin2, catodo LEDK LED
Pin3, alimentação VCC 2.8V
Pin4, IOVCC Fornecimento de energia 1.8V/2.8V Voltagem
Pin 5, GND Power Ground.
Pin6, sinais de relógio CLKP DSI-CLK+
Pin7, sinais de relógio CLKN DSI-CLK
Pin8, GND Power Ground.
Pin9, D0N DSI-D0- sinais de dados
Pin10, D0P DSI-D0+ sinais de dados
Pin11, GND Power Ground.
Pin12, D1N DSI-D1- sinais de dados
Pin13, D1P sinais de dados DSI-D1+
Pin14, GND Power Ground
Pin15, D2N NC DSI-D2 sinais de dados
Pin16, D2P NC DSI-D2+ sinais de dados
Pin17, GND Power Ground
Pin18, D3N NC DSI-D2- sinais de dados
Pin19, D3P NC DSI-D2+ sinais de dados
Pin20, GND Power Ground.
Pin21, TE Fornecimento de energia 2.8V
Pin 22, LCD_ID LCD_ID
Pin23, RESET Registro selecionar pin
Pin24, GND Power Ground
Pin25, GND Power Ground
5" TFT LCD com CTP, HD 720x1280 TFT PCAP Display Desenho

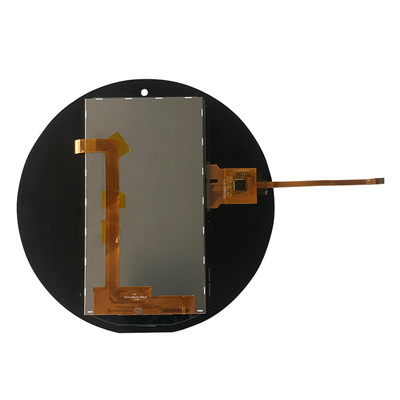

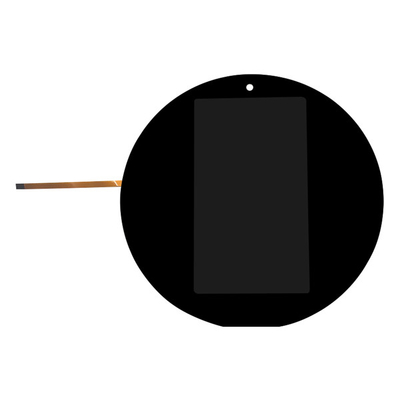

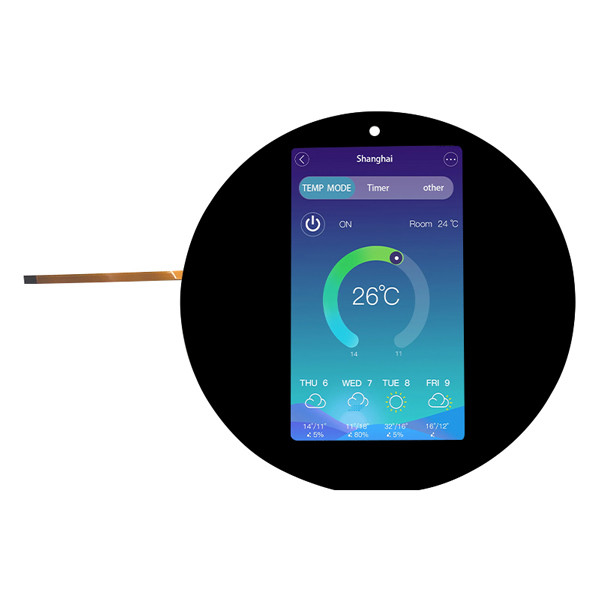

5" TFT LCD com CTP, HD 720x1280 TFT PCAP Display Imagem real do produto
Palavra-chave de pesquisa: tft 5, tft 5", 5 tft lcd, 5" tft lcd, 5" tft lcd, tft lcd 5, 5 tft display, 5" tft display, 5" tft display, tft display 5, tft display 5", 5" tft screen, 5" tft screenEcrã TFT de 5 polegadas, TFT ecrã 5, TFT ecrã 5 polegadas, TFT ecrã 5 ", 5 polegadas TFT, 5 " polegadas TFT LCD, 5 " polegadas TFT ecrã LCD, 5 " tela TFT, 5 ′′ tela TFT LCD, 5 ′′ tela TFT LCD, 5 ′′ tela TFT LCD, HD 5 polegadas LCD, ILI9881 LCD,LCD 720x1280.
