Detalhes do produto:
|
| Produto: | 1.9 "TFT de polegadas | tela sensível ao toque: | Painel sensível ao toque capacitivo (CTP) |
|---|---|---|---|
| Resolução: | 170 x 320 | Direção de visualização: | IPS ângulo de visão completo ((80/80/80/80) |
| Interface: | SPI / RGB | Dimensão de contorno: | 250,8 x 49,72 x 1,43 mm |
| Área ativa: | 420,72 x 22,7 mm | IC do condutor: | ST7789V ou equivalente |
| Número de pin: | 30 pinos | Conexão: | Enchufe (pode ser personalizado) |
| Luminância de superfície: | 350 cd/m2 (nits) | Duração de vida do LED: | 40,000 horas |
| Destacar: | Exposição 170x320 de PCAP TFT,1,9" exposição de PCAP TFT |
||
1Ecrã de toque de 0,9 polegadas, LCD TFT de 1,9 polegadas Descrição
Revisão rápida do produto
Dimensão: Display LCD TFT de 1,9 polegadas
Resolução: 170×320 pontos
Direcção de visão: IPS
Interface: RGB, SPI
¢ IC do condutor:ST7789V
¢Conselho de controlo: Não
¢ Brilho ((cd/m2): 330
¢ Quadro através de um buraco: Não
Ecrã táctil: Painel táctil capacitivo projetado (PCAP)
Descrição
SAEF TECHNOLOGY SF-TC190ASJ-8977A-CT TFT LCD display module is a transmissive type color active matrix TFT(Thin Film Transistor) liquid crystal display (LCD) that uses amorphous silicon TFT as a switching deviceEste módulo é composto por um módulo LCD TFT, um circuito de driver e uma unidade de retroiluminação.9 ′′ inch contém 170 ((RGB) X320 pontos (170 pixels horizontais por 320 pixels verticais)SF-TC190ASJ-8977A-CT o modelo TFT LCD suporta SPI e interface RGB; a tensão de alimentação (VCC) do painel LCD de condução é de é 2.4V a 3.3V..Pode ser usado em sistemas embutidos, automação, GPS, equipamentos médicos, dispositivos industriais, equipamentos de segurança que exigem exibição TFT em alta qualidade e imagem colorida.
SF-TC190ASJ-8977A-CT é um TFT tipo IPS-LCD com brilho 330 cd/m2 (valor típico). o brilho pode ser personalizado atingindo 1000 nits.Pode funcionar a temperaturas de -20°C a +70°CAs suas temperaturas de armazenagem variam de -30°C a +80°C.
Informações sobre a produção
| Produto: | 1.9 polegadas TFT |
| Resolução: | 170 x 320 |
| Interface: | SPI / RGB |
| Ecrã táctil: | Painel de toque capacitivo (CTP) |
| Direção de visualização: | IPS Ângulo de visão completo ((80/80/80/80) |
| Dimensão de contorno: | 250,8 x 49,72 x 1,43 mm |
| Área ativa: | 420,72 x 22,7 mm |
| Número do pin: | 30 pinos |
| Luminância superficial: | 350 Cd/m2 (nits) |
| IC do condutor: | ST7789V ou equivalente |
| Conexão: | Enchufe (pode ser personalizado) |
| Duração de vida do LED: | 40000 horas |
| Temperatura de funcionamento: | ¥20°C a +70°C |
| Conformidade: | Compatível com o REACH & RoHS |
1.9 "Touch Screen, TFT LCD 1,9" Desenho do produto
Definição de pin
Pin1 GND Power Ground
Fonte de alimentação Pin2 VDD para analógico, VDD=2,4V~3,3V.
Pin3 IM2 quando IM1=0, IM2=0,8080-8bit; quando IM1=1, IM2=1,4 linhas SPI serial I/F.
Pin4 IM1
Este sinal irá redefinir o dispositivo e deve ser aplicado para inicializar corretamente o chip.
Pin6 CS Pin de seleção de chip; Ativar baixo, desativar alto.
Pin7 D/C ((SPI-SCL) Quando ligado a um microprocessador da série 8080, este pin recebe os dados/pin de selecção de comando.
Pin8 WR ((SPI-RS) Quando ligado a um microprocessador da série 8080, este pin recebe o sinal de escrita.
Pin9 RDQuando se liga a um microprocessador da série 8080, este pin recebe o sinal de leitura.A operação de leitura é iniciada quando este pin é puxado para baixo e o chip é selecionado.Quando a interface serial é selecionada,Este pin tem de estar ligado à Terra.
Pin10 pin de entrada/saída da interface SDASPI.Os dados são fixados na margem ascendente do sinal SCL.
Pin11-Pin18 D0-D7 MCU de interface paralela de bus de dados.
Pin19 NC Não ligar
Pin20 LEDA LED Anodo
Pin21 LEDK1 catodo LED
Pin22 LEDK2 LED Cátodo
Pin23 LEDK3 LED Cátodo
Pin24 LEDK4 LED Cátodo
Pin25 GND Power Ground
Pin26 TP_RST Reinicialização do sistema do painel táctil; se não for utilizado, deixe este pin aberto.
Pin27 TP_SCL sinal de relógio I2C do painel táctil; se não for utilizado, deixe este pin aberto.
Pin28 TP_SDA sinal de dados I2C do painel táctil; se não for utilizado, deixe este pin aberto.
Pin29 TP_INT Interromper o sinal para o processador principal do painel táctil; se não for utilizado, deixe este pin aberto.
Pin30 GND Power Ground

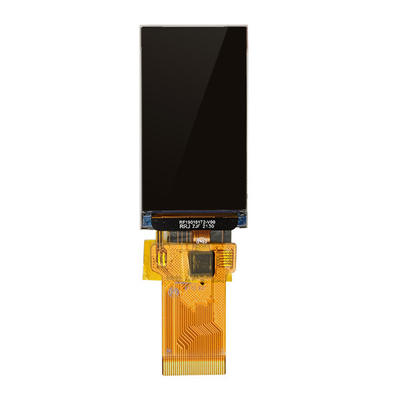

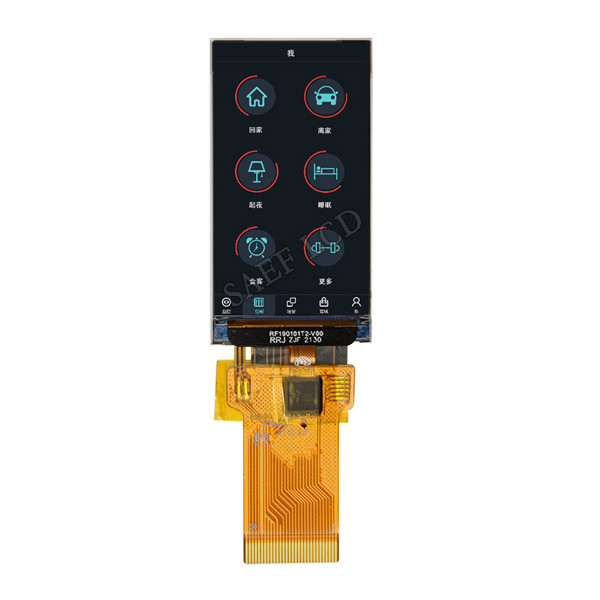

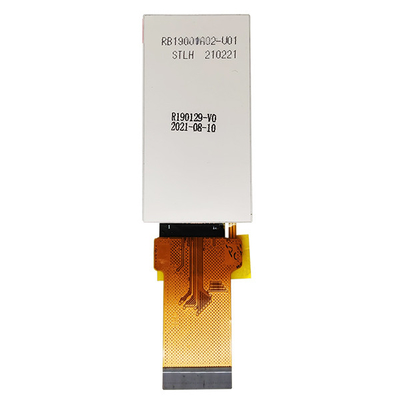

1Ecrã de toque de 0,9 polegadas, TFT LCD de 1,9 polegadas Imagem do produto real
