Detalhes do produto:
|
| produto: | RODA DENTEADA SPI LCD 128X64 | Definição: | definição de 128 x 64 pontos |
|---|---|---|---|
| Tipo de vidro: | STN, positivo, Transflective | Sistema ótico: | 6:00 |
| Relação: | SPI | Esboce não ofuscante.: | 65,8 x 36,8 x 6,2 milímetros |
| Área de vista: | 53,0 x 24,6 milímetros | Passo do pixel: | 0,36 x 0,345 milímetros |
| Temp de funcionamento: | 0°C a +50°C | Número de Pin: | 10 pinos |
| Controlador: | ST7567 | Modo da movimentação: | 1/64 ciclo de dever, 1/9 de polarização |
| Conector: | Cog+FPC | Conformidade: | ALCANCE & RoHS complacentes |
| Destacar: | Módulo do LCD da RODA DENTEADA de SPI 128x64,Módulo amarelo do LCD da RODA DENTEADA 128x64,Módulo verde de 128x64 lcd |
||
a exposição SPI de 128x64 LCD conecta ST7567 a cor verde amarela do fundo da RODA DENTEADA STN LCM
RODA DENTEADA LCD 128x64, descrição da exposição de 128x64 SPI LCD
A RODA DENTEADA LCD SF12864-207B das exposições monocromáticas da tecnologia 128x64 de SAEF é construída dentro com ST7567 IC que apoia a relação de SPI. A exposição está tendo a dimensão do esboço 65,8 x 36,8 x 6,2 milímetros e tamanho do VA de 53,0 x 24,6 milímetros. Esta exposição monocromática pode operar-se em temperaturas de -0℃ a +50℃; sua escala de temperaturas do armazenamento de -10℃ a +60℃. Esta exposição da RODA DENTEADA 128x64 do LCD é muito apropriada para as aplicações que exigem umas exposições mais compactas do pacote.
Pin Definition:
Pin1, /CS, Chip Select, quando /CS = “L”, microplaqueta for selecionado
Pin2, /RST, Quando /RST = “L”, os ajustes for inicializado
Pin3, A0, Dados seletos do registro quando A0= “H”, e instrução quando A0= “L”
Pin4, LCC Terminal de série da entrada de pulso de disparo
Pin5, SDA Terminal da entrada de dados de série
Pin6, VDD Tensão de fonte para o circuito de lógica +3.3V
Pin7, terra Terra
Pin8, V0 LCD que conduz a tensão para circuitos comuns no quadro negativo.
Pin9, XV0 LCD que conduz a tensão para circuitos comuns no quadro positivo.
Pin10, VG LCD que conduz a tensão para circuitos do segmento
| Produto: | RODA DENTEADA SPI LCD 128X64 | Definição: | 128 x 64 Dots Resolution |
|---|---|---|---|
| Tipo de vidro: | STN, positivo, Transflective | Sistema ótico: | 6:00 |
| Relação: | SPI | Esboce não ofuscante.: | 65,8 x 36,8 x 6,2 milímetros |
| Área de vista: | 53,0 x 24,6 milímetros | Passo do pixel: | 0,36 x 0,345 milímetros |
| Temp de funcionamento: | 0°C a +50°C | Pin Number: | 10 pinos |
| Controlador: | ST7567 | Modo da movimentação: | 1/64 ciclo de dever, 1/9 de polarização |
| Conector: | COG+FPC | Conformidade: | ALCANCE & RoHS complacentes |
Os módulos da exposição gráfica de SAEF estão na escala de estruturas de COB/COG. A exposição gráfica monocromática do LCD é 122x32 incluído LCD, 128x64 LCD, 128x128 LCD, 160x32 LCD, 160x80 LCD, 160x128 LCD, 160x160 LCD, 192x32 LCD, 192x64 LCD, 240x64 LCD, 240x128 LCD, 240x160 LCD, 320x240 LCD. O módulo gráfico monocromático da exposição do LCD de SAEF está disponível em STN/FSTN com o luminoso do diodo emissor de luz com relações diferentes em 6800, SPI, 8080, I2C. A fonte que de caráter as opções são inglesas, japonês, Europa, tradicionais cirílico, hebreu, chinês, chineses simplificou, etc. coreano.
RODA DENTEADA LCD 128x64, desenho da exposição de 128x64 SPI LCD

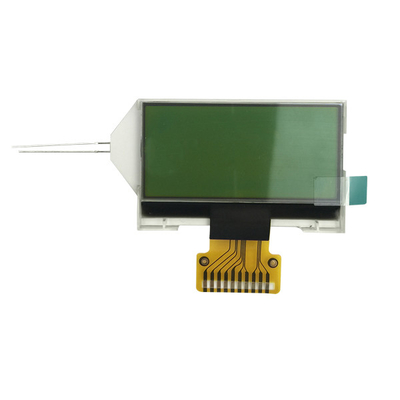

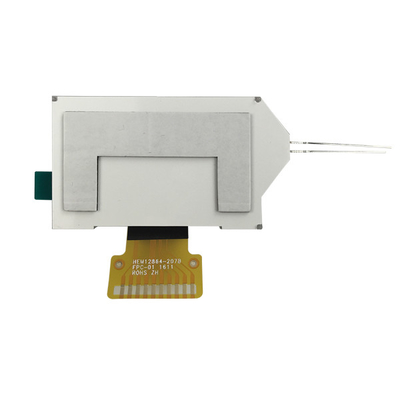

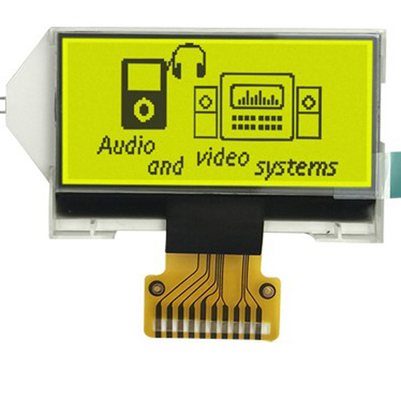

RODA DENTEADA LCD 128x64, imagem do produto real da exposição de 128x64 SPI LCD
