Detalhes do produto:
|
| Produto: | Display OLED de 1,5 polegadas | Resolução: | 128 x 128 |
|---|---|---|---|
| Tipo de vidro: | OLED (diodo emissor de luz orgânico) | Óptica: | Todos os ângulos de visão 80/80/80/80 |
| interface: | I2C, SPI, 6800, 8080 Opcional | Esboço Dim.: | 33.8 (W) x 43.7 (H) x 1.41 (T) mm |
| Área ativa: | 26.86 (W) x 26,86 (H) mm | Temperatura de funcionamento: | -40°C a +70°C |
| Número de pin: | 25 pinos | Controlador: | SSD1327 ou equivalente |
| Modo de Acionamento: | 1/128 Ciclo de trabalho | Conector: | COG+FPC |
| Relação de contraste: | 2000: 1 (Contraste do quarto escuro) | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | exposição gráfica de 128x128 OLED,1,5 exposição gráfica da polegada OLED |
||
1.5" Display gráfico OLED 128x128 pontos Resolução COG Com SSD1327 IC Monocromo Branco Bule Color
1.5" OLED, 128x128 OLED Display Descrição
SAEF Technology SFOS150YZ-128128WB-01 é um display OLED de 1,5 polegadas (diodo emissor de luz orgânico) com resolução de 128x128 pontos.Este módulo 1.5 oled é construído no controlador SSD1327 oled IC; ele suporta interfaces 8-bit 6800 e 8080, 4-wire SPI e I2C.A SAEF fornece versões ZIF FPC e Hotbar para que os clientes escolham o módulo adequado para a sua aplicação.
SFOS150YZ-128128WB-01s um display OLED estrutura COG este módulo OLED é leve, de baixo consumo de energia e muito fino, é adequado para dispositivos de parede / medidor, aplicações domésticas, sistema POS, sistema Cloud / IoT, instrumentos portáteis,Dispositivos de tecnologia inteligente, sistemas energéticos, automóveis, sistemas de comunicação, instrumentos médicos, etc. O módulo OLED pode funcionar a temperaturas compreendidas entre -40°C e +70°C;Temperaturas de armazenamento entre -40°C e +85°C.
Definição de pin:
Pin 1, VSS, em terra.
Pin2, VCC Fornecimento de energia para circuito analógico.
Pin3, saída de tensão VCOMH Com. Um condensador deve ser ligado entre este pin e VSS.
Pin 4, porta de entrada/saída GPIO.
Pin 5, VCI Fornecimento de energia para circuito lógico.
Pin6, VDD Um condensador deve ser ligado entre este pin e VSS.
Pin 7, pin de seleção de interface do autocarro MCU BS1.
Pin 8, pin de seleção da interface do autocarro MCU BS2.
Pin 9, VSS Ground.
Pin10, IREF Pin de entrada de corrente de referência. Um resistor deve ser ligado entre este pin e o VSS.
Pin11, CS# Chip selecionar entrada.
Pin12, RES# Reinicie a entrada do sinal. Quando estiver baixo, a inicialização do SSD1327 é executada.
Pin13, controle de dados/comando D/C. Puxe alto para dados de exibição de gravação/leitura. Puxe baixo para comando de gravação ou estado de leitura.
Pin14, entrada de interface WR# MCU. A operação de gravação de dados é iniciada quando é puxada para baixo.
Pin15, RD# entrada de interface MCU. Operação de leitura de dados é iniciada quando é puxado baixo.
Pin16~23, D0~D7, Data bus (para interface paralela)
Pin24, VCC Alimentação para circuito analógico.
Pin25, VSS Ground
| Produto: | Display OLED de 1,5 polegadas | Resolução: | 128 x 128 |
|---|---|---|---|
| Tipo de vidro: | OLED (diodo emissor de luz orgânico) | Óptica: | Todos os ângulos de visão 80/80/80/80 |
| Interface: | I2C, SPI, 6800, 8080 Opcional | Esboço Dim.: | 33.8 ((W) X 43.7 ((H) X 1.41 ((T) mm |
| Área ativa: | 26.86 (W) X 26.86 (H) mm | Temperatura de funcionamento: | -40°C a +70°C |
| Número do pin: | 25 pinos | Controlador: | SSD1327 ou equivalente |
| Modo de unidade: | 1/128 Ciclo de serviço | Conector: | COG+FPC |
| Relação de contraste: | 2000: 1 (Contraste do quarto escuro) | Conformidade: | Compatível com o REACH & RoHS |
Os ecrãs gráficos OLED da SAEF Technology estão disponíveis em três estruturas mecânicas, incluindo a tecnologia de matriz passiva COB, COG e TAB.Resolução OLED gráfica monocromática disponível em ecrã gráfico OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 gráfico OLED, 200x16 gráfico OLED, OLED 128x32, OLED display 128x64, OLED 128x128, e 256x64 OLED display.Os ecrãs gráficos OLED da gama de produtos SAEF possuem controladores e interfaces integrados que incluem paralelasEstes módulos de display OLED têm tensões de 3V ou 5V dependendo da resolução/cor.
A SAEF oferece uma ampla gama de módulos de exibição OLED em tamanhos de 0,42 "a 5,5" OLED, tais como 0,42" micro OLED Display, 0,66" mini OLED Display, 0,69" OLED, 0,91" OLED Display, 0,95" OLED, 0.Display OLED de 96", 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display, e soluções de design personalizadas.
1.5" OLED, 128x128 OLED Display Desenho

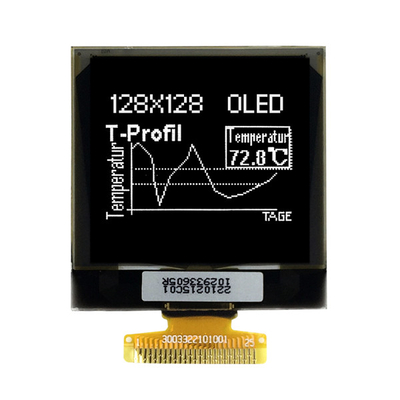

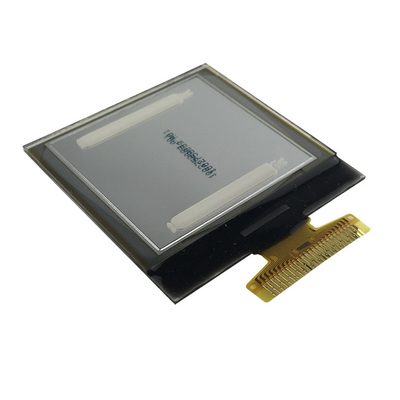

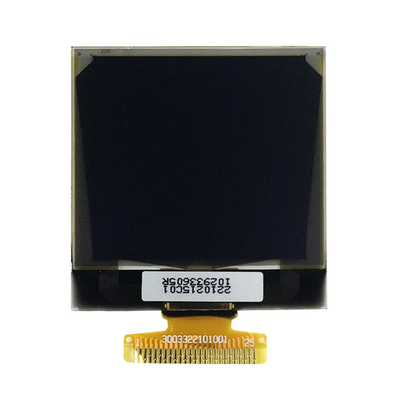

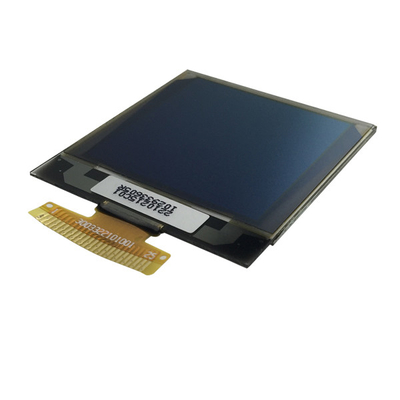

1.5 " OLED, 128x128 OLED Display Imagem real do produto
