Detalhes do produto:
|
| Produto: | LCD de 16x4 caracteres | Caracteres / Colunas: | 16 caracteres x 4 linhas |
|---|---|---|---|
| Tipo de LCD: | STN, positivo/negativo, transmissor | Cor da luz de fundo: | Branco, Azul, Amarelo, Vermelho, Verde |
| Tensão de funcionamento: | 5V, 3V opcionais | Sistema ótico: | hora do 6:00 |
| Esboço Dim.: | 87.0(L) x 60.0(W) x 11.0(T) mm | Área de vista: | 62.0 ((L) x 25,5 ((W) mm |
| Conduzindo o método: | 1/16 dever, 1/5 de polarização | Temperatura de funcionamento: | -20°C a +70°C |
| Número de pin: | 16 PINOS | Controlador: | SPLC780D ou equivalente |
| Interface: | 8 bits MPC | Conformidade: | ALCANCE & RoHS complacentes |
| Destacar: | Exposição do LCD do caráter alfanumérico,exposição do LCD do caráter 5V,Exposição do diodo emissor de luz 16x4 lcd |
||

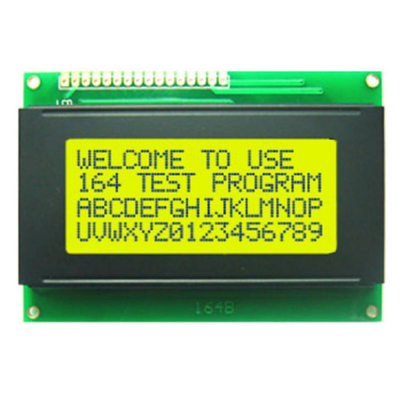

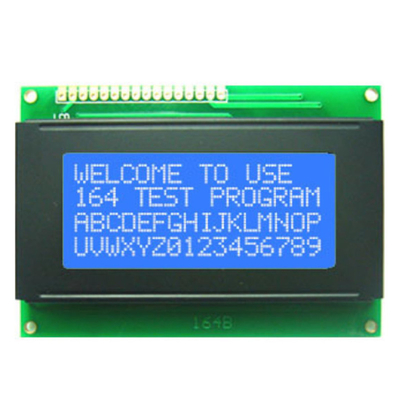

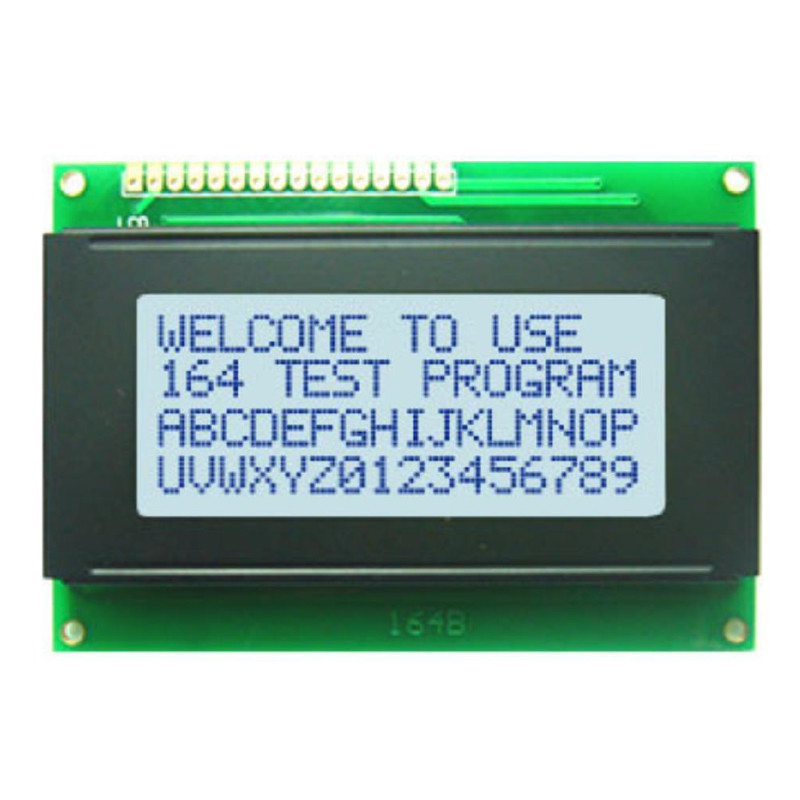

16x4 Caracteres alfanuméricos STN Modulo de exibição LCD 5V Com luz de fundo LED
Caracter LCD Display 16x4, Display LCD 16x4 Descrição
O SF1604AB é um módulo de exibição LCD de 16x4 caracteres que é incorporado com o circuito integrado do controlador SPLC780D; sua interface padrão é paralela a 8 bits e a opção de fonte de alimentação de 5V ou 3,3V.Este display LCD 16x4 SF1604AB está disponível sem luz de fundo ou com opções de luz de fundo LED branco. SF1604AB 16x4 LCM está disponível em várias cores do painel LCD, incluindo opções LCD cinza, amarelo/verde e azul e pode funcionar a temperaturas de -20°C a +70°C;Temperaturas de armazenamento entre -30°C e +80°C, seu conjunto de caracteres embutido suporta opções de inglês/japonês, inglês/europeu ocidental, inglês/escandinavo europeu ou inglês/cirílico (russo).
Definição de pin:
Pin1 VSS em terra (0V)
Voltagem de alimentação do VDD Pin2 para a lógica (+5,0V)
Ajuste de contraste Pin3 VO
Pin4 RS Dados/Instruções Selecionar
Pin5 R/W Leia/Escreva Selecione
Pin6 E Ativar sinal
Pin7~14 DB0-DB7 Data Bus
Pin15 LED Uma fonte de alimentação LED + (5.0V)
Fonte de alimentação LED K LED Pin16 - (0V)
| Produto: | LCD de 16x4 caracteres | Caracteres / Colunas: | 16 caracteres x 4 linhas |
|---|---|---|---|
| Tipo de LCD: | STN, positivo/negativo, transmissor | Cor da luz de fundo: | Branco, Azul, Amarelo, Vermelho, Verde |
| Voltagem de funcionamento: | 5V, 3V Opcional | Óptica: | 6Às 13h. |
| Esboço Dim.: | 87.0(L) X 60.0(W) X 11.0(T) mm | Área de observação: | 62.0 ((L) X 25,5 ((W) mm |
| Método de condução: | O que é o amor? 1/16 | Temperatura de funcionamento: | -20°C a +70°C |
| Número de pin: | 16 pinos | Controlador: | SPLC780D ou equivalente |
| Interface: | 8 bits MPC | Conformidade: | Compatível com o REACH & RoHS |
A resolução padrão de caracteres de exibição inclui 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD, 24x2 LCD, 40x2 LCD, 40x4 LCD caracteres de exibição LCD.Os módulos LCD de caracteres estão disponíveis em tipos COB e COG com diferentes interfaces em 8080Os módulos de exibição de caracteres SPI,I2C.LCD estão disponíveis em ecrãs LCD STN/FSTN/FFSTN com diferentes iluminações de fundo LED em cor amarela-verde, branca e azul.Europa, europeu oriental, europeu escandinavo, cirílico (russo) e hebraico/árabe.As opções de 6V também estão disponíveis mediante pedido.
Gestão da Qualidade
1Política de qualidade
Fornecer uma qualidade sólida e entregar as mercadorias a tempo;
Satisfazer as exigências dos clientes com melhoria contínua
2. Política de SSE
Observar as leis e regulamentos e prevenir e controlar a poluição;
Tentar reduzir as emissões e conservar e utilizar plenamente os recursos;
Melhorar a sensibilização para a protecção do ambiente e melhorar continuamente o ambiente;
3Medidas adoptadas
Tornará transparente a sua política de qualidade e melhorará a sensibilização dos trabalhadores para a qualidade através da formação e da educação;
Ao implementar a gestão do 5S, o local de trabalho e de produção ficará organizado e organizado e os funcionários bem formados;
Assegurará que o sistema de garantia da qualidade ISO9001 abrange todas as fases que afetam a qualidade dos produtos e serviços antes de as incorporar à gestão e controlo regulamentados e processuais;
Com base na premissa de que a qualidade é garantida, reduzirá os custos de produção, incluindo a redução dos custos das matérias-primas, e melhorará a eficiência da produção e da gestão.
16x4 Caracteres alfanuméricos STN Modulo de exibição LCD 5V Com luz de fundo LED
- Não.Caracter LCD Display 16x4, Display LCD 16x4 Desenho
Imagem do produto real
