Detalhes do produto:
|
| produto: | Indique o módulo 40x4 do LCD | Caráteres/colunas: | 40 caráteres x 4 linhas |
|---|---|---|---|
| Tipo do LCD: | STN, positivo, Transflective | Cor do luminoso: | Branco, azul, amarelo, vermelho, verde |
| Tensão de funcionamento: | 5V, 3V opcional | Sistema ótico: | Hora do 6:00 |
| Esboce não ofuscante.: | 190,0 (L) x 54,0 (W) x 13,1 (T) milímetro | Área de vista: | 149,0 (L) x 30,0 (W) milímetro |
| Conduzindo o método: | 1/16 ciclo de dever, 1/5 de polarização | Temp de funcionamento: | -20°C a +70°C |
| Número de Pin: | 18 pinos | Controlador: | SPLC780D ou equivalente |
| Relação: | MPC | Conformidade: | ALCANCE & RoHS complacentes |
| Destacar: | 40x4 caráter alfanumérico LCD,caráter LCD de 5V 40x4,Módulo do LCD da exposição monocromática |
||
Os caráteres monocromáticos alfanuméricos do LCD 40x4 indicam a cor verde amarela do luminoso do diodo emissor de luz do cinza azul de STN 5V
40x4 o caráter LCD indica, indica a descrição do módulo 40x4 do LCD
SF4004A é o módulo da exposição do LCD do caráter 40x4 que é construído dentro com ST7066 o controlador IC; sua relação do defeito é opção da fonte da paralela 6800 4/8-bit e da alimentação 5V ou 3.3V. Esta exposição SF4004A de 40x4 LCD está disponível para nenhum luminoso ou com opções do luminoso do diodo emissor de luz. Esta exposição 40x4 do LCD está disponível várias opções cinzentas, amarelas/verdes e azuis incluir das cores do painel do LCD do LCD. Este módulo do LCD 40x4 da exposição pode operar-se em temperaturas de -20℃ a +70℃; sua escala de temperaturas do armazenamento de -30℃ a +80℃, seu construída no jogo de caracteres apoia europeu europeu, inglês/escandinavo inglês/ocidental inglês/japonês, ou opções inglesas/cirílicas (do russo).
Pin Definition:
Pin: 1--8 DB0-DB7 Ônibus de dados
Pin 9 E1 Permita o sinal U4 (a PARTE SUPERIOR)
Pin 10 R/W De leitura/gravação selecione
Pin 11 RS Dados/instrução seleta
Pin 12 Vo Ajuste de contraste
Pin 13 VSS Terra (0V)
Pin 14 VDD Tensão de fonte para a lógica (+5V)
Pin 15 E2 Permita o sinal U1 (a PARTE INFERIOR)
Pin 16 NC
Pin 17 DIODO EMISSOR DE LUZ A Fonte de alimentação do diodo emissor de luz + (5.0V)
Pin 18 DIODO EMISSOR DE LUZ K Fonte de alimentação do diodo emissor de luz - (0V)
| Produto: | Indique o módulo 40x4 do LCD | Caráteres/colunas: | 40 caráteres X 4 linhas |
|---|---|---|---|
| Tipo do LCD: | STN, positivo, Transflective | Cor do luminoso: | Branco, azul, amarelo, vermelho, verde |
| Tensão de funcionamento: | 5V, 3V opcional | Sistema ótico: | Hora do 6:00 |
| Esboce não ofuscante.: | 190,0 (L) X 54,0 (W) X 13,1 (T) milímetro | Área de vista: | 149,0 (L) X 30,0 (W) milímetro |
| Conduzindo o método: | 1/16 ciclo de dever, 1/5 de polarização | Temp de funcionamento: | -20°C a +70°C |
| Pin Number: | 18 pinos | Controlador: | SPLC780D ou equivalente |
| Relação: | MPU | Conformidade: | ALCANCE & RoHS complacentes |
A definição da exposição de caráter padrão inclui 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD, 24x2 LCD, 40x2 LCD, exposição do LCD do caráter de 40x4 LCD. Os módulos do LCD do caráter estão disponíveis na ESPIGA e os tipos da RODA DENTEADA com relações diferentes em 8080, SPI, módulos da exposição de caráter de I2C.LCD estão em exposições de STN/FSTN/FFSTN LCD com o luminoso diferente do diodo emissor de luz na cor verde-amarela, branca e azul. As opções da fonte do módulo do caráter são europeias, cirílicas inglês/japonês, europeu, da Europa Oriental, escandinavo (russo), e hebreias/árabe. Nós oferecemos exposições de caráter com tensão de funcionamento 5V como o padrão e as opções 3V ou 3.6V estão igualmente disponíveis pelo pedido.
40x4 o caráter LCD indica, indica o desenho do módulo 40x4 do LCD

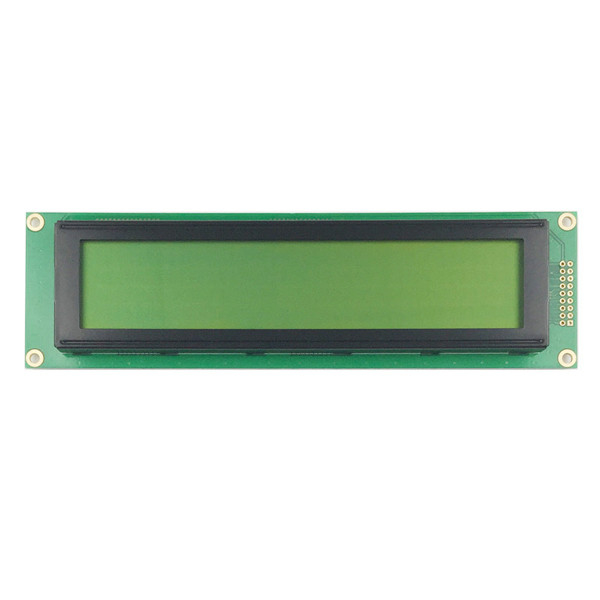

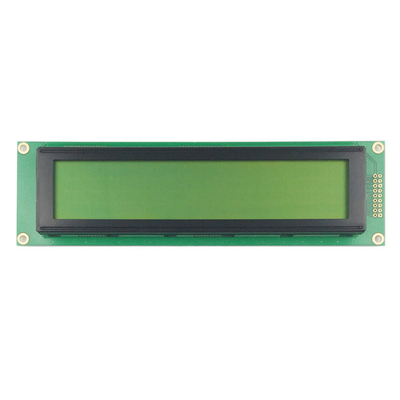

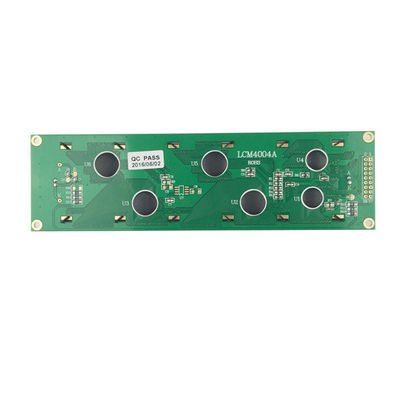

40x4 o caráter LCD indica, indica a imagem do produto real do módulo 40x4 do LCD
