Detalhes do produto:
|
| produto: | módulo do LCD da RODA DENTEADA 128x64 | Definição: | gráficos 128x64 |
|---|---|---|---|
| Tipo do LCD: | STN, positivo, transmissivo | Cor do luminoso: | Luminoso verde |
| Tensão de funcionamento: | 2,8 V | Sistema ótico: | 6 horas |
| Esboce não ofuscante.: | 65,0 (L) x 38,6 (W) x 4,9 (T) milímetro | Área de vista: | 53,6 (L) x 28,0 (W) milímetro |
| Conduzindo o método: | 1/64 dever, 1/7 de polarização | Temp de funcionamento: | -10°C a +60°C |
| Número de Pin: | 10 pinos | Controlador: | ST7567 ou equivalente |
| Relação: | MCU | Conformidade: | ALCANCE & RoHS complacentes |
| Destacar: | 10 pinos LCD gráfico 128x64,RODA DENTEADA LCD gráfico 128x64,Módulo do LCD da RODA DENTEADA do luminoso 128x64 |
||
Luminoso do diodo emissor de luz do verde do módulo 128x64 Dot Resolution Graphic STN ST7567 da RODA DENTEADA do LCD
módulo da RODA DENTEADA de 128x64 LCD, descrição gráfica do LCD 128x64
SF12864-34 é um tipo módulo gráfico da RODA DENTEADA do LCD com dimensão 53,6 do VA (L) x 28,0 (W). A exposição monocromática dos módulos do LCD da RODA DENTEADA de SAEF (módulo do LCD do Microplaqueta-em-vidro) fornece o tipo do gráfico na definição de 128x32 a 320x240 e de tipos de caráter do LCD da RODA DENTEADA que incluem o tamanho de 16x2, 20x2, 20x4, formatos 24x2 com matriz de ponto 5x8.
O pacote da RODA DENTEADA oferece o consumo de alta qualidade com os benefícios do peso leve, e da baixa potência. Também, está disponível para adicionar uma placa de conexão para que cada artigo mude a relação de FPC aos pinos ou aos cabos. Nós podemos oferecer uma variedade de conexões do pino para fora serir suas exigências. A tecnologia da RODA DENTEADA LCM é muito apropriada para as aplicações que exigem umas exposições mais compactas do pacote.
Pin Definition:
1 CS1B Pinos seletos da entrada da microplaqueta
2 /RES Quando /RES é ajustado a “L”, os ajustes estão inicializados.
3 A0 Determina se o acesso está relacionado aos dados ou ao comando.
A0= “H”: Indica que os sinais em D [7:0] são dados da exposição.
A0= “L”: Indica que os sinais em D [7:0] são comando.
4 D6 (SCLK)
5 D7 (SDA)
6 VDD Compartilhado com o terminal VDD da fonte de alimentação do MPU.
7 VSS Este é um terminal 0V conectado ao sistema terra.
8 V0 Níveis de tensão diagonal para a condução do LCD
9 XV0 Tensão de funcionamento negativa dos COM-motoristas.
10 VG O VG é o poder dos SEG-motoristas
| Produto: | módulo do LCD da RODA DENTEADA 128x64 | Definição: | gráficos 128x64 |
|---|---|---|---|
| Tipo do LCD: | STN, positivo, transmissivo | Cor do luminoso: | Luminoso verde |
| Tensão de funcionamento: | 2,8 V | Sistema ótico: | 6 horas |
| Esboce não ofuscante.: | 65,0 (L) X 38,6 (W) X 4,9 (T) milímetro | Área de vista: | 53,6 (L) X 28,0 (W) milímetro |
| Conduzindo o método: | 1/64 dever, 1/7 de polarização | Temp de funcionamento: | -10°C a +60°C |
| Pin Number: | 10 pinos | Controlador: | ST7567 ou equivalente |
| Relação: | MCU | Conformidade: | ALCANCE & RoHS complacentes |
módulo da RODA DENTEADA de 128x64 LCD, desenho gráfico do LCD 128x64

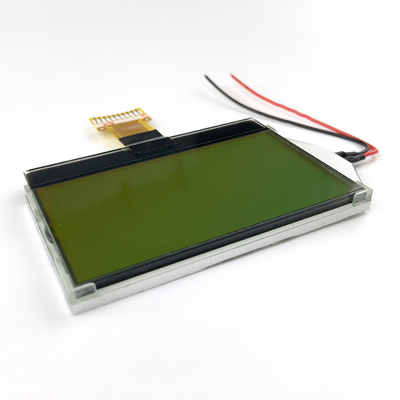

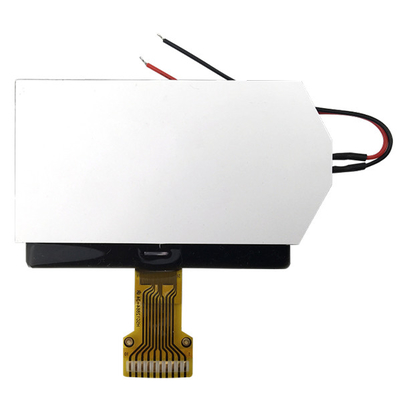

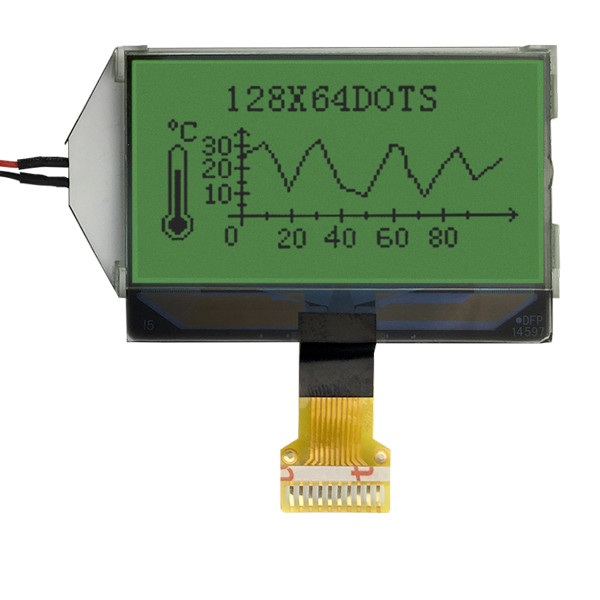

módulo da RODA DENTEADA de 128x64 LCD, imagem do produto real gráfica do LCD 128x64
