Relação de série SPLD780D do MPU 6800 opcionais alfanuméricos dos caráteres 5V 3V da exposição 20x2 de VATN LCD
exposição de 20x2 VATN Alphanumic LCD, descrição do LCD 20x2 do caráter
SF2002YB01VA é um caráter 20 2 pela linha exposição do LCD com um fundo preto e um luminoso conduzido vermelho. Este VATN modelo LCD é com dimensão do esboço de 116 x 37 milímetros. Nós fornecemos 6800, relação de SPI e de I2C para cumprir a exigência diferente do cliente.
A exposição de VATN é caracterizada com ângulo de vista largo e relação do contraste alto, consequentemente, é muito apropriado para muitas aplicações tais como o medidor digital, dispositivo médico & equipamento médico, aparelhos eletrodomésticos, áudio, máquina do café, forno micro-ondas, painel do automóvel e carro etc. audio.
VATN LCD é caracterizado com ângulo de vista largo e contraste alto. Estão abaixo as vantagens chaves da exposição de VATN:
Relação super do contraste alto: pode ser até o 120:1
Ângulo de vista largo: ao redor 170 (H) 110 (V)
Modo: Modo negativo somente
Luz traseira disponível: branco/verde/verde-amarelo/vermelho/azul
Brilho alto do luminoso
A tinta de seda de quatro cores de projeta opcional
Replacible para DFSTN e a máscara preta
Cor: Exposição vermelha do LCD, exposição verde do LCD, exposição azul do LCD, exposição amarela do LCD, exposição branca do LCD, exposição ambarina do LCD
Formato de exposição: LCD 8x2, LCD 16x1, LCD 16x2, LCD 20x2, LCD 20x4 etc.
SF2002YB01VA Pin Definition:
1 VSS, Terra do poder, (0V)
2 VDD, Fonte de alimentação para a lógica (5V)
3 VO, O contraste ajusta
4 RS, Dados/instrução seleta
5 R/W, De leitura/gravação selecione
6 E, Permita o sinal
7~14 Ônibus de dados
15 DIODO EMISSOR DE LUZ A, Fonte de alimentação para o luminoso do diodo emissor de luz + (5V)
16 DIODO EMISSOR DE LUZ K, Fonte de alimentação para o luminoso do diodo emissor de luz - (0V)
| Produto: |
Caráter 20x2 LCD alfanumérico de VATN |
Caráteres/colunas: |
20 caráteres X 2 linhas |
| Tipo do LCD: |
VATN, transmissivo, negativo |
Cor do luminoso: |
Branco, azul, vermelho, amarelo, verde, roxo e ambarino |
| Tensão de funcionamento: |
Opção 5V, 3V |
Sistema ótico: |
Todos os ângulos de visão 80/80/80/80 |
| Esboce não ofuscante.: |
116,0 (L) X 37,0 (W) X 11,8 (T) milímetro |
Área de vista: |
82.6.0 (L) X 18,4 (W) milímetro |
| Conduzindo o método: |
1/16 de tempo de utilização, 1/5 de polarização |
Temp de funcionamento: |
-20°C a +70°C |
| Pin Number: |
16 pinos |
Controlador: |
SPLC780D ou equivalente |
| Relação: |
MPU, 6800 série, I2C opcional |
Conformidade: |
ALCANCE & RoHS complacentes |
As características da exposição LCD de VATN estão no contraste alto, ângulo de vista largo, brilho alto. A exposição do VA pode substituir a máscara preta e o DFSTN (filme dobro Conpensative STN). É apropriado para o controlo de segurança, bens brancos, áudio, dispositivos médicos, posição, aplicações da placa do traço. A exposição de VATN é uma alternativa para a exposição alfanumérica tradicional do lcd. A exposição do VATN de SAEF, módulo alfanumérico da exposição do LCD está disponível em 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD com opções do luminoso na cor branca, azul, amarela, vermelha, verde, roxa e ambarina.
exposição de 20x2 VATN Alphanumic LCD, desenho do LCD 20x2 do caráter

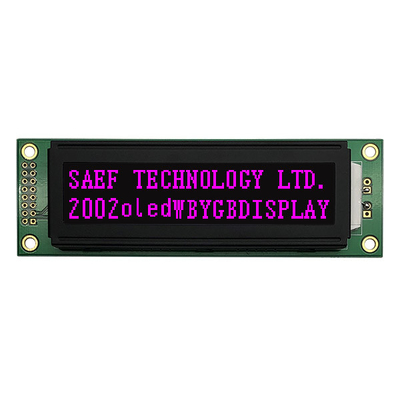

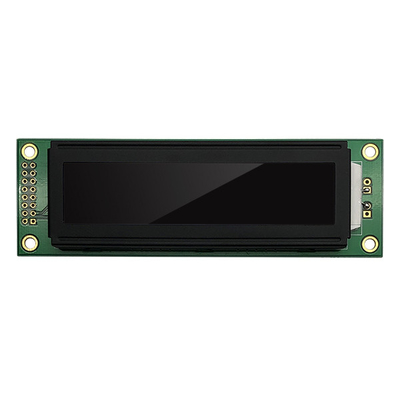

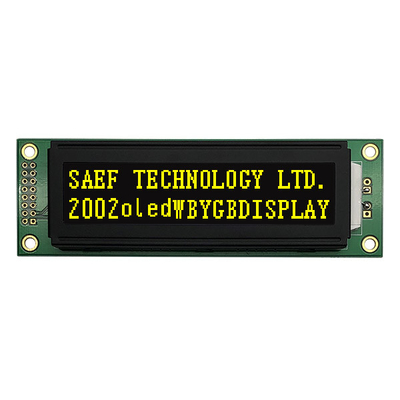

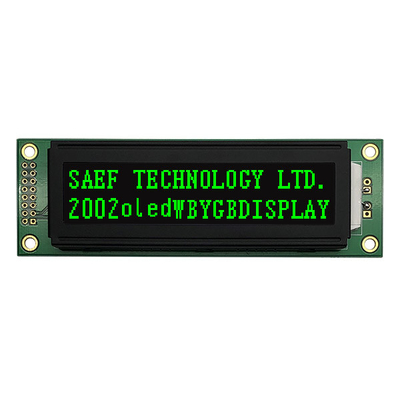

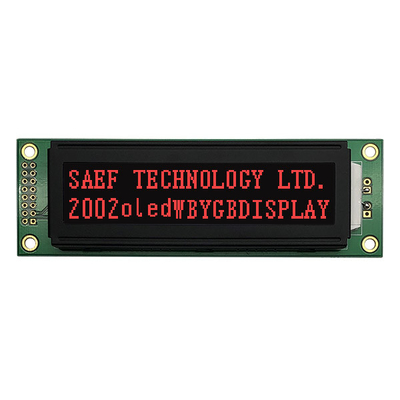

exposição de 20x2 VATN Alphanumic LCD, imagem do produto real do LCD 20x2 do caráter
