positivo gráfico monocromático da exposição 122x32 STN do LCD da relação de 3V MCU

relação verde amarela positiva gráfica de 122x32 LCD STN Transflective 3V MCU com o luminoso branco do diodo emissor de luz

Descrição gráfica da RODA DENTEADA 122x32 LCD

A tecnologia SF12232-09 de SAEF é um tipo módulo de STN da exposição do LCD com solução 122x32.

• Motorista IC: ST7920 ou equivalente

• Definição: 122 x 32
• Operação da baixa potência: VDD 3.0V

• Consumo atual dinâmico: 135 A
• LCD que conduz a tensão: 7.7V
• Dot Size:  0.44x0.42 milímetro

•
• Pin Definition:
• 1 A+    (Tensão de fonte para o luminoso +2.7V)
• K 2     (Tensão de fonte para a terra do luminoso)
• 3 NC
• 4 /CS1 (Chip Select, quando CS1= “L”, microplaqueta for selecionado)
• 5 RST   (Quando /RES = “L”, os ajustes for inicializado)
• 6   A0     (Dados seletos do registro quando A0= “H”, e instrução quando A0= “L ")
• 7 D6 (LCC) (terminal de série da entrada de pulso de disparo)
• 8 D7 (SDA) (terminal da entrada de dados de série)

• 9 VDD   (Tensão de fonte para o circuito de lógica +3.3V)
• 10 VSS   (Terra)
• 11--14   NC
• 15 V0 (LCD que conduz a tensão para circuitos comuns no quadro negativo.)
• 16 XV0   (LCD que conduz a tensão para circuitos comuns no quadro positivo.)
• 17 VG    (LCD que conduz a tensão para circuitos do segmento.)

• 18 NC

A tecnologia de SAEF é um caráter profissional e um fabricante gráfico do LCD. O LCD gráfico de SAEF indica (exposição de cristal líquida) está disponível no formato da matriz de ponto da definição gráfica que inclui 96x16, 122x32, 128x64, 128x128, 144x32, 160x128, 160x160, 160x32, 160x80, 192x64, 192x128, 240x64, 320x240 e etc. Os tamanhos estão incluindo 2" LCD, 2,5" LCD, 3" LCD, 3,2" LCD, 4" exposição do LCD, e os módulos gráficos etc. SAEF LCD estão incluindo opções diferentes do polarizador em tipos reflexivos, transmissivos ou transflective. Nossos luminosos do diodo emissor de luz estão disponíveis em vário incluir das cores amarelo/verde, branco, azul, vermelho, ambarino e no RGB.

Nós temos uma escala extensiva de exposições gráficas do LCD com vário luminoso e tipo combinações do LCD. O LCD gráfico de SAEF pode ser usado no equipamento do instrumento e da maquinaria da indústria assim como em aparelhos eletrodomésticos elétricos, produtos eletrónicos de consumo que incluem os bens brancos, o sistema da posição, as aplicações da casa, o instrumento industrial, os sistemas da automatização, a audio/a visual exposição, e dispositivos médicos.

Desenho gráfico da RODA DENTEADA 122x32 LCD

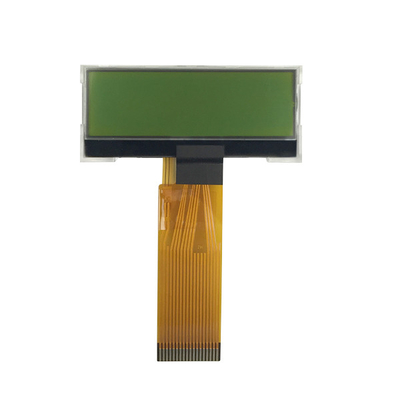

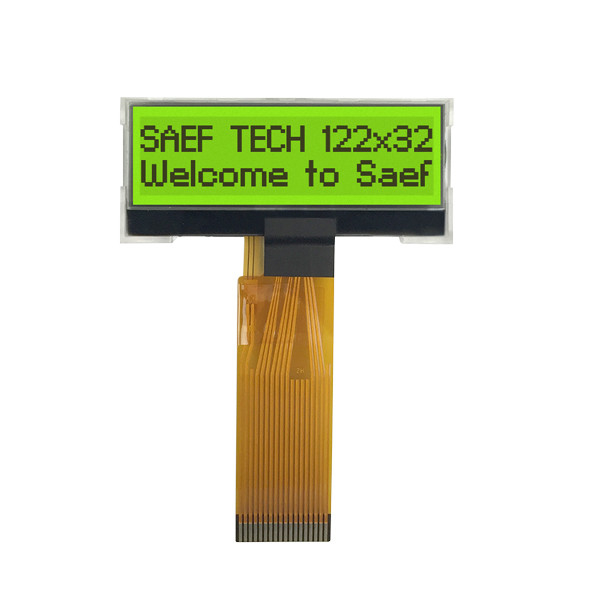

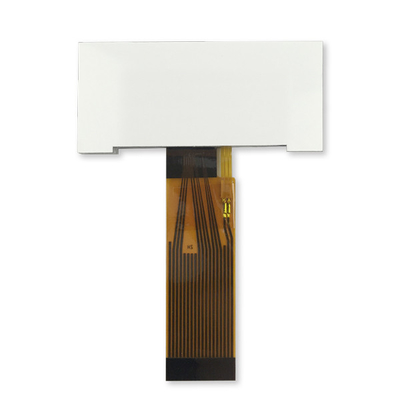

Imagem do produto real gráfica da RODA DENTEADA 122x32 LCD
