Detalhes do produto:
|
| Produto: | Exibição gráfica LCD 240x128 | Resolução: | 240x128 pontos |
|---|---|---|---|
| Tipo de LCD: | FSTN, positivo, transflectivo | Óptica: | hora do 6:00 |
| Esboço Dim.: | 66.0(L) x 44,3(W) x 5,1 ((T) mm | Área de observação: | 61.0(L) x 33,8 ((W) mm |
| Dot Pitch: | 00,21 x 0,21 mm | Método de condução: | 1/12 O que fazer para manter a saúde? 1/12 |
| temperatura de funcionamento: | -20°C a +70°C | Número de pin: | 30 pinos (podem ser personalizados) |
| interface: | MCU (personalizável) | VDD: | 3V |
| Conector: | Plugging (Customizável) | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | exposição gráfica monocromática de 240x128 LCD,Exposição gráfica monocromática de MCU LCD,8Bits 240x128 LCD gráfico |
||
Display gráfico LCD 240x128 Resolução de pontos FSTN Positivo UC1638C Interface MCU de 8 bits com luz de fundo LED branca 3V
Descrição do módulo LCD gráfico 240x128
SF-240128-004A é um módulo de exibição LCD gráfico monocromático 240x128 COG. O tamanho do módulo é de 66,0 x 44,3 x 5,1 mm; a área de visualização é de 61 x 33,8 mm. Esta série possui IC UC1638C,Suporte à interface 6800 (padrão)Outras opções disponíveis para a interface são 8080, SPI de 3 linhas/4 linhas. A tensão lógica deste módulo LCD varia de 3V a 3,6V; o valor típico é 3V. O módulo funciona a uma temperatura de -20°C a + 70°C..A gama de temperatura de armazenagem é de - 30°C a + 80°C.
| Produto: | Exibição gráfica LCD 240x128 | Resolução: | 240x128 pontos |
|---|---|---|---|
| Tipo de LCD: | FSTN, positivo, transflectivo | Óptica: | 6Às 13h. |
| Esboço Dim.: | 66.0(L) X 44,3 ((W) X 5,1 ((T) mm | Área de observação: | 61.0(L) X 33.8 ((W) mm |
| Pintura de pontos: | 0.21 x 0,21 mm | Método de condução: | O que é a Bíblia? 1/12 |
| Temperatura de funcionamento: | -20°C a +70°C | Número de pin: | 30 pinos (pode ser personalizado) |
| Interface: | MCU (personalizável) | VDD: | 3V |
| Conector: | Plugging (Customizável) | Conformidade: | Compatível com o REACH & RoHS |
A SAEF Technology é uma fabricante profissional de caracteres e gráficos LCD. Os monitores LCD gráficos da SAEF (display de cristal líquido) estão disponíveis em formato de matriz de pontos de resolução gráfica, incluindo 96x16,122x32, 128x64, 128x128, 144x32, 160x128, 160x160, 160x32, 160x80, 192x64, 192x128, 240x64, 320x240 e etc. Os tamanhos incluem 2 "LCD, 2,5" LCD, 3" LCD, 3,2" LCD, 4 "LCD Display, e etc.Os módulos de LCD gráfico SAEF incluem diferentes opções de polarizadores em sistemas reflectores.As nossas luzes LED estão disponíveis em várias cores, incluindo amarelo/verde, branco, azul, vermelho, âmbar e RGB.
Temos uma vasta gama de ecrãs gráficos LCD com várias combinações de luz de fundo e tipo LCD.O LCD gráfico do SAEF pode ser utilizado em equipamentos de instrumentos e máquinas industriais, bem como em aparelhos domésticos elétricos, produtos eletrónicos de consumo, incluindo artigos de vestuário, sistemas POS, aplicações domésticas, instrumentos industriais, automação, sistemas de exibição audiovisual e dispositivos médicos.
240x128 Modulo gráfico LCD Desenho
Definição de pin:
Pin1-Pin8, DB7~DB0
Pin9, RST
Pin10, CS0
Pin11, C0/A0
Pin12, WR0
Pin13, WR1
Pin14, BM1
Pin15, BM0
Pin16, identificação
Pin17, POR-DIS
Pin18, VSS
Pin19, VDD
Pin20, TST4
Pin21, VLCD.
Pin22, VA0...
Pin23, VA1-
Pin24, VA1+
Pin25, VA0+
Pin26, VB0...
Pin27, VB1-
Pin28, VB1+
Pin29, VB0+
Pin30, NC

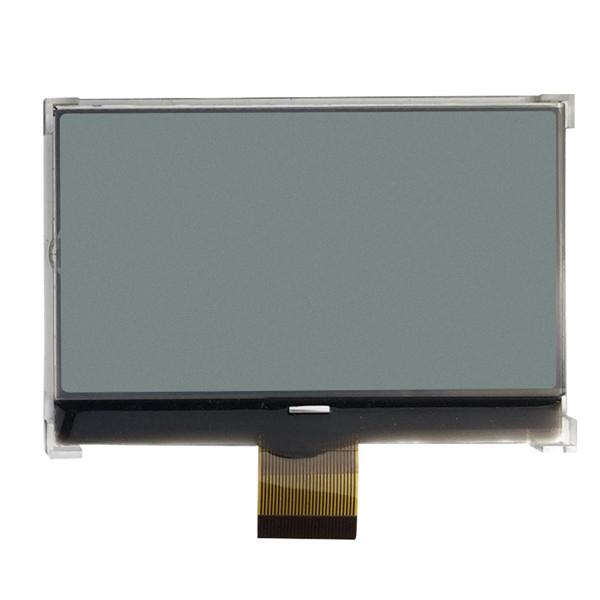

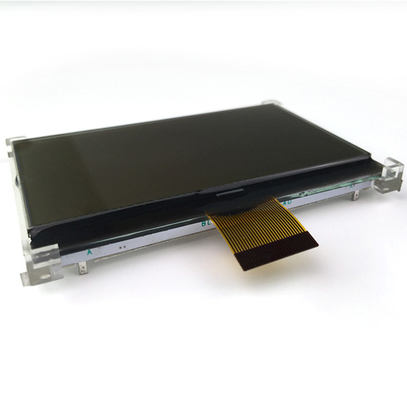

240x128 Modulo gráfico LCD Imagem do produto real
