** Descarregar folha de dados **
SFOM312YZ7-25664WBYG-01 Especificação.pdf
3.12" 256x64 COF OLED Display Module, OLED em escala de cinza 3,12 polegadas Introdução do produto
O SFOM312YZ7-25664WBYG-01 é um módulo de exibição OLED gráfico monocromo de 3,12 polegadas 256x64. Este módulo OLED tem uma vida útil de 50.000 horas.e pode ser compatível com uma grande variedade de microcontroladores incluindo o Raspberry Pi e o ESP32.
- Não.
Características
Este OLED de 3,12 polegadas exibe uma resolução de 256 x 64 pixels.
Este OLED de 3,12 polegadas tem um ângulo de visão ultra-largo de mais de 160 graus.
Este ecrã SPI OLED de 3,12 polegadas suporta voltagem 3V DC.
Este ecrã OLED de 3,12 polegadas é um produto de baixa potência, apenas 0,04W quando funcionando normalmente, e apenas 0,08W quando em tela cheia.
Este módulo OLED de 3,12 polegadas exibe informações gráficas e de texto diretamente no projeto do microcontrolador; Ele suporta uma ampla gama de chips: compatível com Arduino Mega, Raspberry pi, 51 MCU,STIM 32, e mais.
Este módulo de display OLED de 3,12 polegadas é um driver IC incorporado. São necessárias apenas 2 portas I/O para se comunicar com a interface 2C/IIC
Este produto OLED de 3,12 polegadas 256x64 é compatível com MMDVM, Pi-Star e Raspberry Pi.
Este produto 256x64 SPI OLED de 3,12 polegadas tem um design auto-iluminado, não é necessária luz de fundo, e a tela é auto-iluminada; Ele tem alto contraste, pontos brilhantes e claros,e é muito legível mesmo em fontes muito pequenas.
O ecrã OLED de 3,12 polegadas não tem fontes incorporadas no interior, e os usuários podem criar fontes através de um software de geração de fontes.
Este módulo OLED de 3,12 polegadas está disponível em 4 cores, azul, branco, amarelo, verde
| Produto: |
3.12" 256x64 COF OLED |
Resolução: |
Resolução de 256x64 pontos |
| Modo de exibição: |
Matriz passiva |
Interface: |
Interface SPI de 4 fios |
| Óptica: |
Todos os ângulos de visão |
Esboço Dim.: |
100.5 ((L) X 33.5 ((W) X 6.3 ((T) mm |
| Área ativa: |
76.78 ((L) X 19.18 ((W) mm |
Método de condução: |
1/64 Ciclo de serviço |
| Escala de cinza: |
16 Escala de cinza |
Controlador: |
SSD1322U |
| Temperatura de funcionamento: |
-30°C a +85°C |
Temperatura de armazenamento: |
-40°C a +90°C |
| Cor da fonte: |
Branco/Azul/Amarela/Verde |
Voltagem de alimentação: |
3V |
| Número do pin: |
7 pinos de cabeçalho, 16 pinos opcionais |
Conformidade: |
Compatível com o REACH & RoHS |
3.12" 256x64 COF OLED Display Module, OLED em escala de cinza 3,12 polegadas Desenho do produto
Definição de pin
Pin1 GND (Power Ground)
Pin2 VCC (Módulo de potência Voltagem 3V - 5V)
Pin3 SCK (linha do relógio)
Pin4 SDA (linha de dados)
Pin5 RES (Este pin é a entrada de sinal de redefinição. Quando o pin é puxado para baixo, a inicialização do chip é executada. Mantenha este pin puxado para cima durante a operação normal.)
Pin6 DC (Este pin é o pin de controle de dados/comando conectado à MCU. Quando o pin é puxado para cima, os dados em D[1:0] serão interpretados como dados.0] será transferido para um registo de comando.)
Pin7 CS (Este pin é a entrada de seleção do chip que se conecta à MCU. O chip é habilitado para comunicação MCU apenas quando CS # é puxado para baixo (LOW ativo).

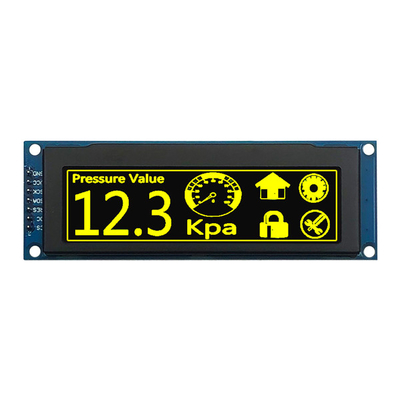

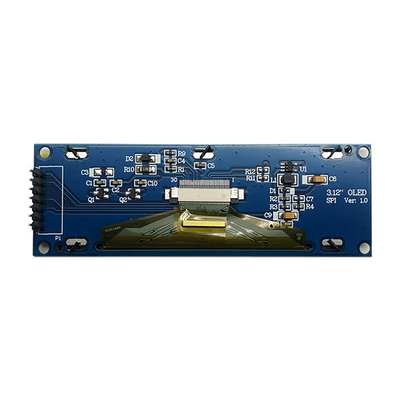

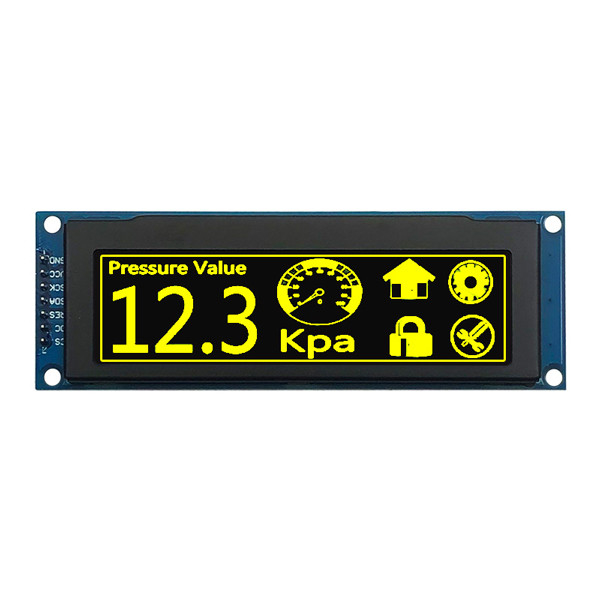

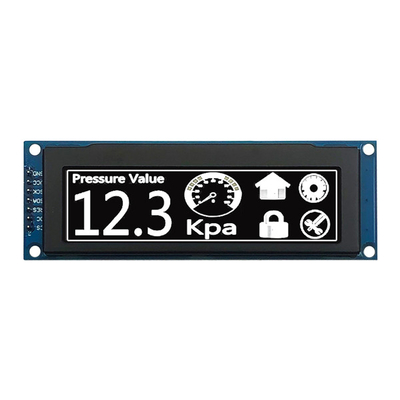

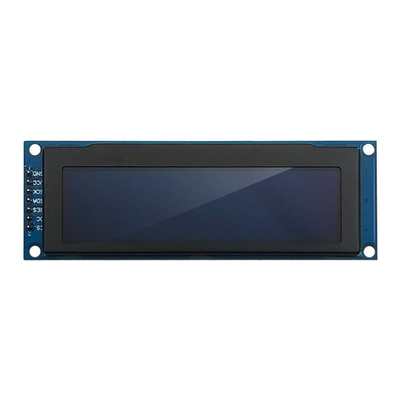

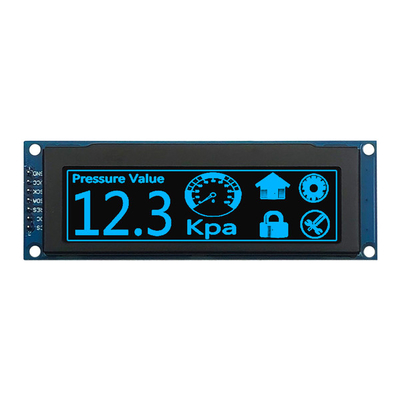

3.12" 256x64 COF OLED Display Module, OLED em escala de cinza 3,12 polegadas Imagem do produto
