Detalhes do produto:
|
| Produto: | 2Ecrã OLED gráfico de 23 polegadas | Resolução: | Resolução de 128x32 pontos |
|---|---|---|---|
| Modo de exibição: | Matriz passiva | Óptica: | Todos os ângulos de vista |
| Esboço Dim.: | 74.1.0(L) x 33.1 ((W) x 7.4 ((T) mm | Área ativa: | 55.02 ((L) x 13.1 ((W) mm |
| Pitch de pixel: | 00,43 x 0,41 mm | método de condução: | 1/32 Ciclo de trabalho |
| temperatura de funcionamento: | -40°C a +70°C (customizável) | Número de pin: | 4 pinos e 9 pinos opcionais |
| Interface: | Interface SPI e IIC opcional | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | módulo da exposição gráfica de 128x32 OLED,2,23 módulo da exposição gráfica da polegada OLED |
||
SFOM223YZ49-12832WBYG-01Especificação.pdf
OLED SPI 2.23", 128x32 SPI OLED Display Module Introdução ao produto
Os diodos orgânicos emissores de luz (OLEDs) são uma tecnologia de próxima geração que permite imagens mais brilhantes, mais claras e respostas mais rápidas.Modelo de 23 polegadas SFOM223YZ49-12832WBGY-01 tela OLED é feita de 128 x 32 pontos monocromáticoEste módulo OLED é leve, de baixo consumo de energia, de pequeno tamanho e tem diferentes opções de interface, o padrão é SPI, e as opções disponíveis são IIC e portas paralelas.O módulo é feito de COB OLED, que tem a vantagem de ser fácil de fixar o módulo para a aplicação do cliente devido à placa de PCB sobre ele.
O módulo OLED SFOM223YZ49-12832WBGY-01 originalmente não tinha toque, mas o painel táctil é personalizável.Caixas registadoras, dispositivos portáteis, máquinas de encomenda móvel, etc.
Características
1Este mini OLED de 2,23 polegadas tem uma resolução de 128X32 e um chipset SSD1305.
2Este módulo de display OLED de 2,23 polegadas tem um consumo de energia ultra-baixo: iluminação de tela inteira 0,08w.
3Este display OLED de 9 pines de 2,23 polegadas tem quatro furos de montagem para fácil instalação.
4Este produto OLED de 2,23 polegadas 128x32 é projetado para tipo SPI, IIC e interface paralela opcional.
5Este produto OLED 4pin de 2,23 polegadas suporta uma variedade de chips de controle: totalmente compatível com a série Arduino 51, série msp430, stm32/2 CSR IC, etc.
6A tensão de alimentação deste produto SPI OLED de 2,23 polegadas é DC 3V-5V.
7Este módulo de display OLED de 2,23 polegadas é integrado no driver IC. Ele pode se comunicar com a interface 2C/IIC.
8Este produto OLED de 2,23 polegadas 128x32 é compatível com MMDVM, Pi-Star, e é compatível com Raspberry pi.
9. Este produto 128x32 SPI OLED 2,23 polegadas é auto-luminoso design, não precisa de iluminação de fundo, o ecrã pode auto-luminoso; Ele tem alto contraste, pontos brilhantes e nítidos, até mesmo fontes minúsculas bastante legível.
10. o módulo de exibição OLED de 2,23 polegadas não tem fontes incorporadas dentro do controlador OLED, o utilizador pode criar as fontes através do software de geração de fontes.
| Produto: | 2Ecrã OLED gráfico de 23 polegadas |
| Resolução: | Resolução de 128x32 pontos |
| Interface: | Interface SPI e IIC opcional |
| Número do pin: | 4 pinos e 9 pinos opcionais |
| Óptica: | Todos os ângulos de visão |
| Modo de exibição: | Matriz passiva |
| Esboço Dim.: | 74.1.0(L) X 33.1(W) X 7.4(T) (mm) |
| Área ativa: | 55.02 ((L) X 13.1 ((W) (mm) |
| Método de condução: | 1/32 Ciclo de trabalho |
| Pitch de pixels: | 0.43 x 0,41 (mm) |
| Temperatura de funcionamento: | -40°C a +70°C (customizável) |
| Conformidade: | Compatível com o REACH & RoHS |
OLED SPI 2.23", 128x32 SPI OLED Display Module Desenho do produto

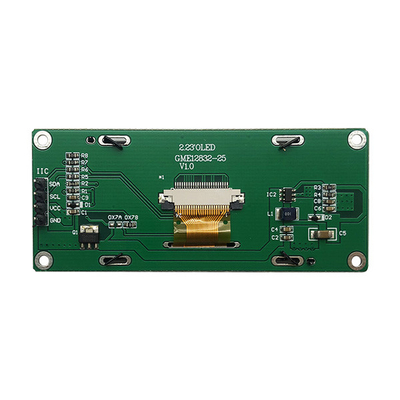

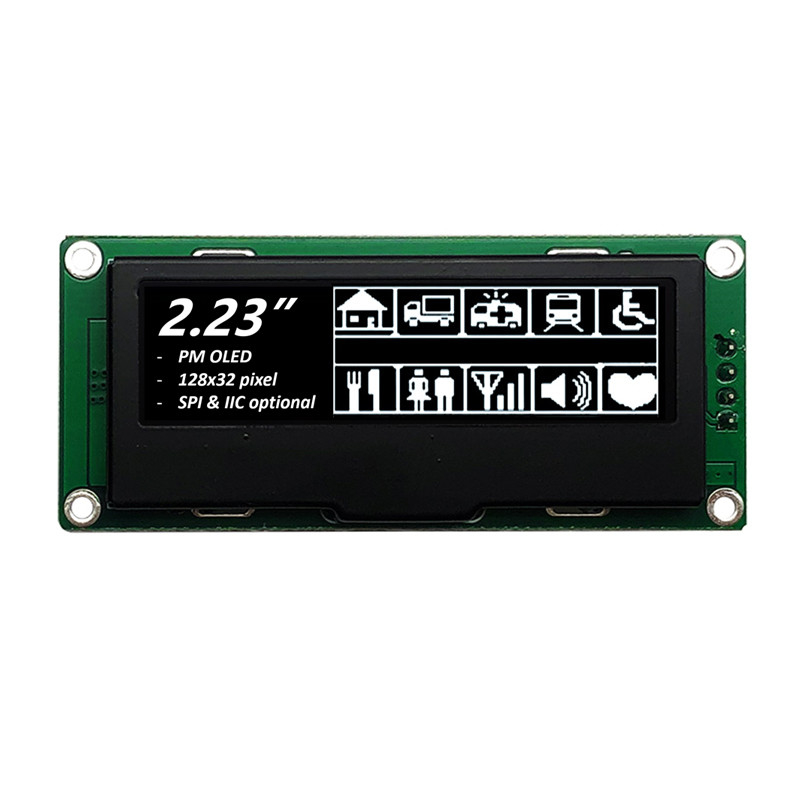

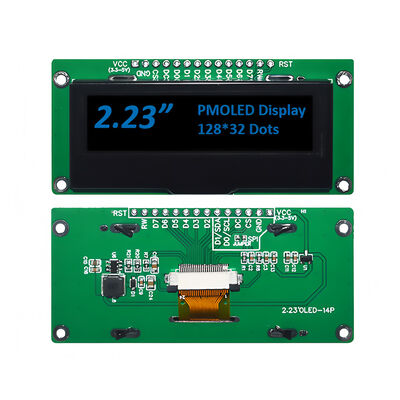

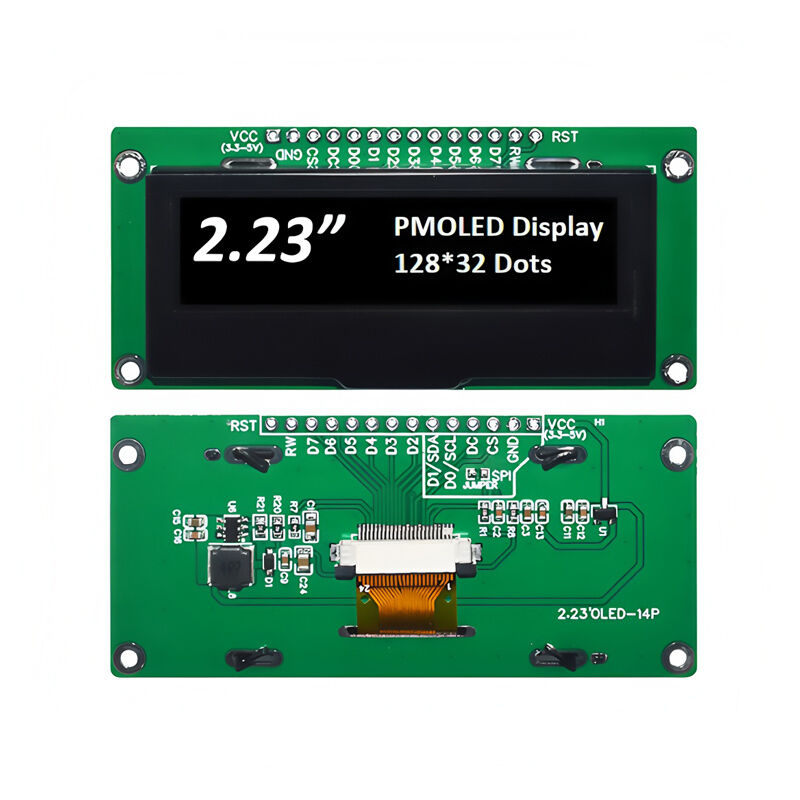

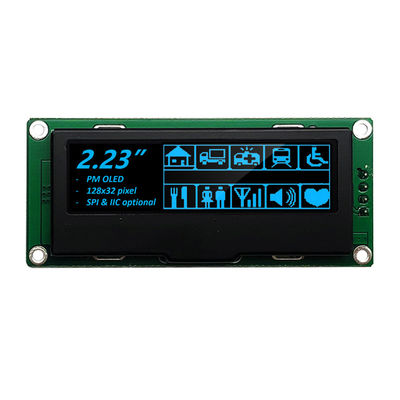

OLED SPI 2.23", 128x32 SPI OLED Display Module Imagem do produto
Instalações de fábrica e certificados
Um fabricante profissional de módulos de display OLED
Os ecrãs gráficos OLED da SAEF Technology estão disponíveis em três configurações mecânicas, incluindo tecnologias de matriz passiva COB, COG e TAB.Resoluções OLED gráficas monocromáticas disponíveis em ecrãs gráficos OLED de 50x16, 64x128 OLED, 100x8 OLED gráficos, 100x16 OLED, 100x32 gráficos OLED, 200x16 gráficos OLED, OLED 128x32, OLED telas 128x64, OLED 128x128, e 256x64 OLED telas.Os ecrãs gráficos OLED da família de produtos SAEF possuem controladores e interfaces integrados, incluindo OLED paralelo, serial e I2C, SPI OLED. Estes módulos de display OLED estão disponíveis com uma tensão de acionamento de 3V ou 5V, dependendo da resolução/cor.
A SAEF oferece uma ampla gama de módulos de exibição OLED de 0,49 polegadas a 5,5 polegadas OLED, como exibição micro OLED de 0,49 polegadas, exibição mini OLED de 0,66 polegadas, exibição OLED de 0,69 polegadas, exibição OLED de 0,91 polegada, exibição OLED de 0,66 polegadas.OLED de 95 polegadas, tela OLED de 0,96 polegadas, tela OLED de 1,5 polegadas, tela OLED de 2 polegadas, OLED de 2,4 polegadas, tela OLED de 2,7 polegadas, tela OLED de 3,12 polegadas, tela OLED de 5,5 polegadas e soluções de design personalizadas.
Os pequenos módulos de exibição OLED SAEF são ideais para muitos dispositivos que exigem painéis de exibição eletrônicos.instrumentos industriais, sistemas POS, automação, sistemas de exibição audiovisual, dispositivos médicos, aparelhos de cuidados pessoais, artigos domésticos, monitores de automóveis, monitores dinâmicos de informações e muito mais.
