Detalhes do produto:
|
| Produto: | TFT de 4 polegadas | Resolução: | 320x320 pixels |
|---|---|---|---|
| interface: | MCU SPI | tela sensível ao toque: | com PCAP CTP |
| Dimensão de toque: | 84.0(W) x84.0(H) x3.37(T) (mm) | Direção de visualização: | Todos os ângulos de vista |
| Número de pin: | 40 pinos | Conexão: | ZIF |
| Luminância de superfície: | 300 Cd/m2 | Potência de abastecimento: | 3.3 V |
| Consumo corrente: | 20 miliampères | Temperatura operacional.: | -20°C a +70°C |
| Tempo de vida: | 40000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Painel 320x320 do LCD de 4 polegadas,Painel 3.3V do LCD de 4 polegadas,Polegada TFT LCD de MCU 4 |
||

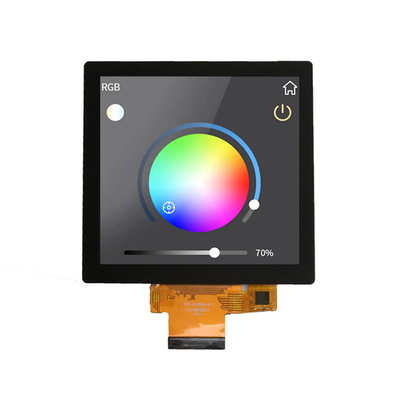

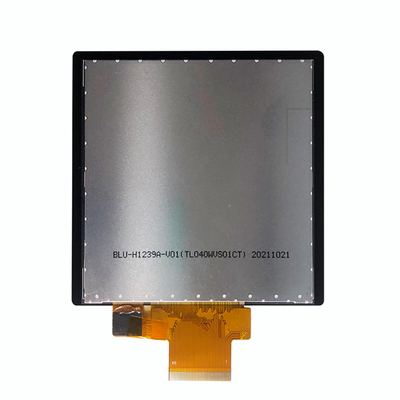

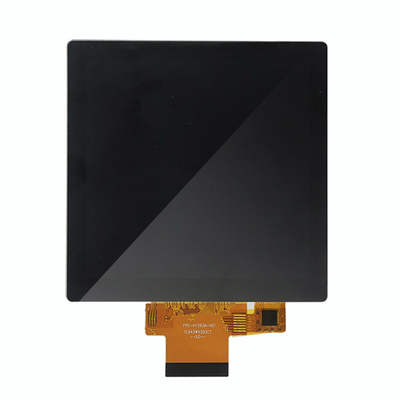

Sobre este artigo SF-TO400DX-8979A-CT
Eleva os teus projetos com o nosso painel LCD TFT de 4 polegadas, com uma resolução nítida de 320 x 320 quadrados.tornando-se a solução perfeita para uma ampla gama de aplicações, incluindo eletrônicos de consumo, dispositivos portáteis e equipamentos industriais.
Características principais:
Aplicações:Perfeito para diversos sectores, incluindo:
Por que escolher o nosso painel LCD TFT de 4 polegadas?
Fabricado com precisão e qualidade em mente, o nosso painel LCD TFT garante funcionalidade e desempenho duradouros.Ideal para desenvolvedores e fabricantes que procuram ecrãs confiáveis e de alta resolução para projetos inovadores.
Especificações:
Transforme o seu produto com o nosso painel LCD TFT de 4 polegadas.Encomenda hoje.e experimentar qualidade visual e desempenho incomparáveis para o seu próximo projeto!
| Produto: | TFT 4′′ polegadas |
|---|---|
| Resolução: | 320x320 pixels |
| Interface: | MCU SPI |
| Ecrã táctil: | Com ecrã táctil capacitivo PCAP |
| Dimensão da lente: | 84.0(W) x 84,0 (H) x 3,37 (T) mm |
| Direção de visualização: | Todos os ângulos de visão (85/85/85/85) |
| Número do pin: | 40 pinos |
| Conexão: | Empilhadeira |
| Luminância superficial: | 300 Cd/m2 |
| Potência de alimentação: | 3.3 V |
| Consumo corrente: | 20 mA |
| Temperatura de funcionamento: | -20°C a +70°C |
| Tempo de vida: | 40000 Horas |
| Conformidade: | Compatível com o REACH & RoHS |
Dimensões externas
Definição do pin de interface
| Número do PIN. | Símbolo | Descrição | Quando não estiver em uso | |||
| 1 | LEDA | B/L pin positivo | - Não. | |||
| 2 | LEDK | B/L pin negativo | - Não. | |||
| 3 | LEDK | B/L pin negativo | - Não. | |||
| 4 | GND | Terra | - Não. | |||
| 5 | VCI | Fonte de alimentação (2.8-3.3V) | - Não. | |||
| 6 | CICV | Fonte de alimentação de entrada/saída (1.8-3.3V) | - Não. | |||
| 7 | TE | Eficiência de efeito de rasgo | Aberto | |||
| 8 | CS | Pin de selecção de chips. | - Não. | |||
| 9 | RS | Display data/command selectionDCX = ¥ 1 ¥: display data ou parameter. DCX = ¥0 ¥: índice de registo / comando. |
- Não. | |||
| 10 | WR/SCK | Escrever habilitar na interface MCU. No modo SPI, este pin é sck | - Não. | |||
| 11 | RD | Ativar leitura | GND | |||
| 12 | SDI | Pin de entrada/saída da interface SPI. | - Não. | |||
| 13 | ODS | Pin de saída da interface SPI. | - Não. | |||
| 14 | GND | Terra | - Não. | |||
| 15 a 30 | D0-D15 | Entrada de sincronização horizontal | GND | |||
| 31 | Reinicialização | Este sinal irá redefinir o dispositivo e deve ser aplicado para iniciar corretamente o chip | - Não. | |||
| 32 | IM2 | IM0=0 | IM2 = 0 | MCU 16 BIT | D[ 15:0] é utilizado | - Não. |
| IM0= 1 | IM2 = 0 | MCU 8 BIT | D[7:0] é utilizado | |||
| 33 | IM0 | IM0= 1 | IM2= 1 | 4Line SPI | CS,RS,SCK.SDI | - Não. |
| IM0=0 | IM2= 1 | Reserva | - Não. | |||
| 34 | GND | Terra | - Não. | |||
| 35 | TP_INT | TP Interrupção ao host | Aberto | |||
| 36 | TP_SDA | Entrada e saída de dados TP I2C | Aberto | |||
| 37 | TP_SCL | Entrada de relógio TP I2C | Aberto | |||
| 38 | TP_RES | TP reset externo, baixo está ativo | Aberto | |||
| 39 | TP_VCI | Fonte de alimentação TP (2,8 a 3,3 V) | Aberto | |||
| 40 | GND | Terra | - Não. | |||
