Detalhes do produto:
|
| Produto: | 0.96 polegadas OLED 4 pinos I2C | Resolução: | 96x16 pixels |
|---|---|---|---|
| Estrutura: | COG + PCB | Interface: | Relação de I2C |
| IC do condutor: | SSD1306 ou equivalente | tela sensível ao toque: | Personalizável |
| Direção de visualização: | Todos os ângulos de vista | Esboço Dim.: | 32.54 × 10 × 2,4 mm |
| Conexão: | Pinos de metal | Número de pin: | 4 pinos |
| Temperatura operacional.: | -40°C a +80°C | Temperatura de armazenamento.: | -40°C a +85°C |
| Período de vida: | 50,000 horas @ 60cd/m2 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | módulo da exposição de 4Pins OLED,módulo da exposição de 96x16 OLED,Exposição de 0 |
||
SFOM069YZ4-9616WB-01 Especificação.pdf
0.69" 96x16 OLED, 4 pin IIC 0,69 polegadas OLED Module Display Descrição
SFOM069YZ4-9616WB-01 é um COG gráfico com módulo PCB OLED, que é feito de resolução de 96x16 pixels, tamanho diagonal 0,69 polegadas. SFOM069YZ4-9616WB-01 é incorporado com SSD1306 IC;Suporta interface I2C, 1/16 de função de condução. Tem contorno de PCB de tamanho 32,54 × 10 mm com furos de montagem a bordo e pinos de metal 4x1 no módulo.
1Interface de comunicação serial IIC, fiação simples, apenas 2 linhas de sinal, ligadas à fonte de alimentação com linha 4PIN, fácil de usar;
2. Cor branca, ângulo de visão: superior a 160 graus, compatível com arduino, série 51, ESP, STIM32 / 2, chips SCR.
3Baixo consumo de energia: 0,05 W durante o funcionamento normal, tensão de apoio: 3,3 V CC, temperatura de trabalho: -40 °C-80 °C.

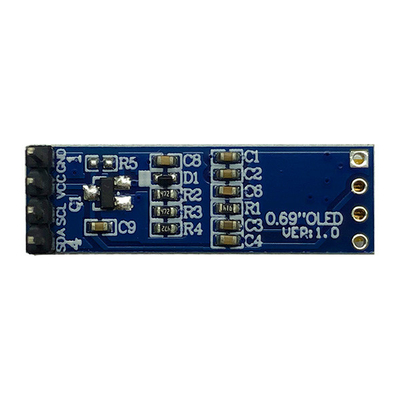

Definição de pin
Pin 1, GND, Gound do circuito lógico.
Pin 2, VCC, fonte de alimentação para OLED, este é um pin de alimentação de tensão.
Pin 3, SCL, A entrada de relógio serial SCL
Pin 4, SDA, entrada de dados em série SD
Informações sobre o produto
| Produto: | 0.96 polegadas OLED 4 pinos I2C | Resolução: | 96x16 pixels |
|---|---|---|---|
| Estrutura: | COG + PCB | Interface: | Interface I2C |
| IC do condutor: | SSD1306 ou equivalente | Ecrã táctil: | Personalizável |
| Direção de visualização: | Todos os ângulos de visão | Esboço Dim.: | 32.54 × 10 × 2,4 mm |
| Conexão: | Pins de metal | Número do pin: | 4 pinos |
| Temperatura de funcionamento: | -40°C a +80°C | Temperatura de armazenamento: | -40°C a +85°C |
| Período de vida: | 50,000 Horas @ 60cd/m2 | Conformidade: | Compatível com o REACH & RoHS |
Perguntas frequentes
Posso pedir uma amostra?
R: Sim, nós damos as boas-vindas a ordem de amostra para testar e verificar a qualidade. amostras misturadas de diferentes números de itens são aceitáveis.
E quanto ao tempo de entrega?
A: Para produtos fora de prateleira, amostras em estoque imediatamente. 1-1.5 semanas para reformulação de amostras. 4-6 semanas para produção em massa. Para produtos de design, 2-3 dias para proposta de desenho de contador;2 horas para a amostragem no momento da aprovação do desenho; 5 a 6 horas para ensaios/produção em série na aprovação da amostra.
Q3. Você tem algum limite de MOQ para ordem de amostra e produção?
R: MOQ baixo. 3-5pcs para verificação de amostras estão disponíveis. MOQ de produção em massa é normalmente 1K / lote. Nós apoiamos quantidade menor do que o MOQ do MP para ordem de trilha / PP.
Q4. Como envia as mercadorias e quanto tempo demora a chegada?
R: Envio por DHL, UPS, FedEx ou TNT. Demora 5-7 dias para chegar. Envio aéreo e marítimo também opcional.
Q. Como proceder a uma encomenda de módulo LCD?
R: Em primeiro lugar, informe-nos dos seus requisitos ou aplicação.
Em segundo lugar, citamos de acordo com as suas exigências ou as nossas sugestões.
Em terceiro lugar, o cliente confirma as amostras e deposita para encomenda formal.
Em quarto lugar, organizamos a produção.
P6. É permitido imprimir o meu logotipo no produto LCD?
R: Sim. Por favor, informe-nos formalmente na fase de projeto, e faremos amostras com o seu logotipo para o seu teste de amostra e aprovação. Na aprovação da amostra, a produção em massa seguirá as amostras aprovadas.
Q7: Você oferece garantia para os produtos?
R: Sim, oferecemos 1 ano de garantia aos nossos produtos.
P8: Como lidar com o defeituoso?
R: Em primeiro lugar, nossos produtos são produzidos em rigoroso sistema de controle de qualidade e a taxa defeituosa será inferior a 0,2%.
Em segundo lugar, durante o período de garantia, enviaremos novos LCDs com nova encomenda para pequenas quantidades.Vamos repará-los e enviá-los de novo para você ou podemos discutir a solução, incluindo uma nova chamada de acordo com a situação real..
0.69" 96x16 OLED, 4 pin IIC 0,69 polegadas OLED Modulo Desenho do produto

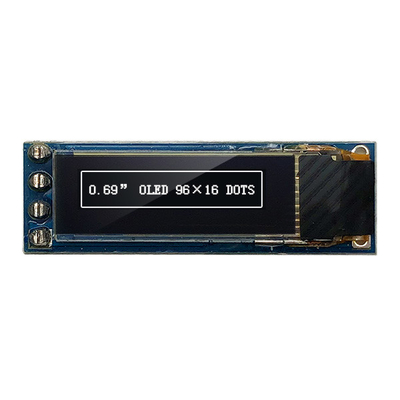

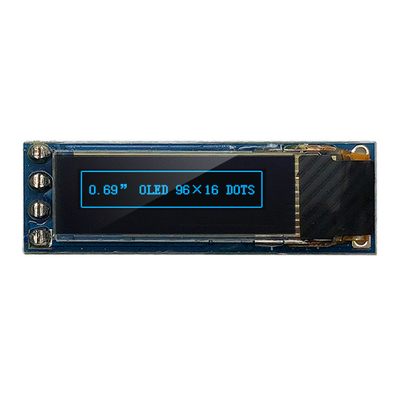

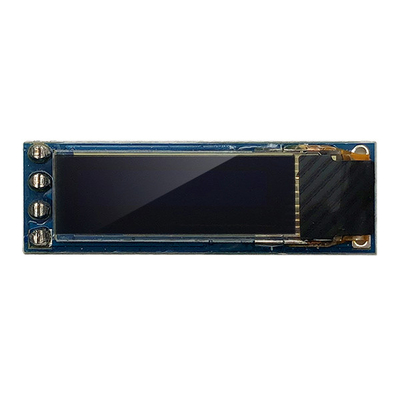

0.69" 96x16 OLED, 4 pin IIC 0,69 polegadas OLED Modulo Imagem do produto
