Detalhes do produto:
|
| Produto: | 1.3 polegadas SPI OLED 7 Pins | Resolução: | Gráficos de 128x64 |
|---|---|---|---|
| Interfaces: | SPI | Vendo Algle: | Todo o ângulo de vista |
| Número de pin: | 7 pinos | Cores: | Branco Azul opcional |
| Tamanho do módulo: | 35.5 ((W) × 33.6 ((H) × 2.6 ((T) (mm) | Vidro: | PMOLED (Matriz passiva OLED) |
| Controlador: | SH1106 ou equivalente | Operando temporariamente.: | -40°C a +85°C |
| Relação de contraste: | 2000: 1 (Contraste do quarto escuro) | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Exposição de SPI OLED 1,3 polegadas,7 exposição do Pin OLED 1 |
||
SFOM130YZ7-12864WB-01 Especificação.pdf
1.3 polegadas OLED, SPI OLED Display Descrição
O modelo SFOM130YZ7-12864WB-01 é o item de extensão do SF-OS130YZ-12864WB-01, que tem uma placa de PCB no módulo; tem tamanho diagonal de 1,3 polegadas, feito de 128x64 pixels.Esta placa de PCB com quatro furos de montagem é um método fácil para os clientes para fixar módulos em suas aplicações. O módulo SFOM130YZ7-12864WB-01 é incorporado com SH1106 IC; suporta interface SPI de 4 fios; interface I2C opcional, função de condução 1/64, a tensão de alimentação para lógica é de 3.3V ~ 5V,Nível de E/S de 5V a 3V com circuito de conversão, o ecrã com 50% de corrente do quadro de controlo é de 80mA @ 3.3VDD (valor típico). A ligação do módulo é de 7 pinos de cabeçalho, opcional 4 pinos de ligação de pinos de cabeçalho.
Este módulo OLED é adequado para aplicações domésticas inteligentes, dispositivos médicos, controles inteligentes, medidores, etc. pode funcionar a temperaturas de -40°C a +85°C;
1. Display mini OLED de 1,3 polegadas com resolução 128X64 e chipset SH1106
2Consumo de energia ultra-baixo: iluminação de tela completa 0,08w
3. Quatro furos de montagem para fácil instalação
4Tipo de interface: SPI (pode ser alterado para IIC)
5Suporte a uma variedade de chips de controlo: totalmente compatível com Arduino série 51, série msp430, stm32/2 CSR IC, ETC
6Voltagem de potência: DC 3V - 5V
Características
| Produto: | 1.3 polegadas SPI OLED 7 Pin | Resolução: | Gráficos 128x64 |
|---|---|---|---|
| Interfaces: | 4 SPI de fio (I2C opcional) | Vendo Algle: | Todos os ângulos de visão |
| Número do pin: | 7 pinos (4 pinos opcionais) | Cor: | Branco Azul Opcional |
| Tamanho do módulo: | 35.5 ((W) × 33.6 ((H) × 2.6 ((T) mm | Vidro: | PMOLED |
| Controlador: | SH1106 Ou equivalente | Temp.: | -40°C a +85°C |
| Relação de contraste: | 2000: 1 (Contraste do quarto escuro) | Conformidade: | Compatível com o REACH & RoHS |
1.3 polegadas OLED, SPI OLED Display Desenho

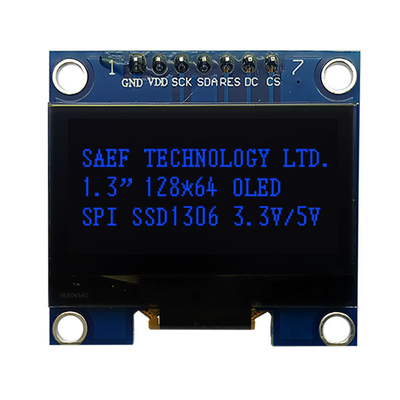

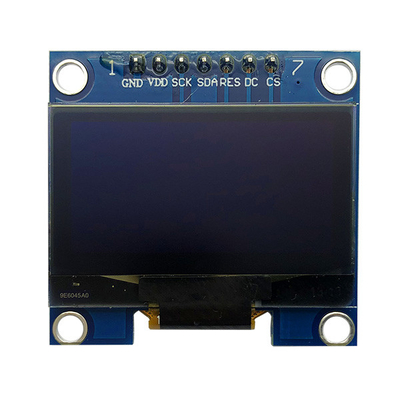

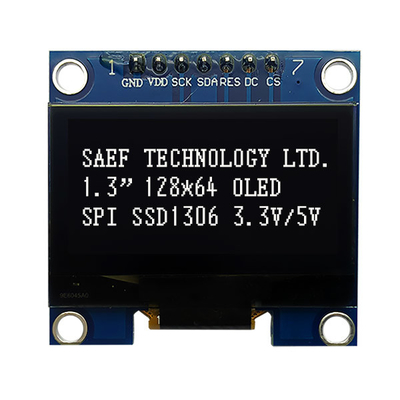

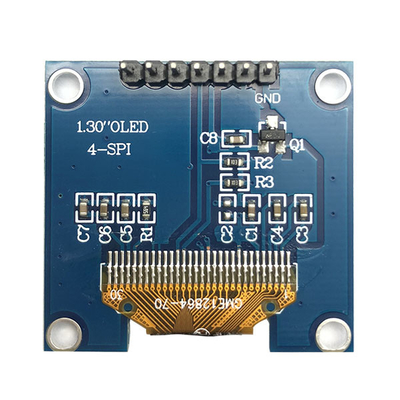

1.3 polegadas OLED, SPI OLED Display Imagem real do produto
Perguntas frequentes:
Posso pedir uma amostra?
R: Sim, nós damos as boas-vindas a ordem de amostra para testar e verificar a qualidade. amostras misturadas de diferentes números de itens são aceitáveis.
E quanto ao tempo de entrega?
A: Para produtos fora de prateleira, amostras em estoque imediatamente. 1-1.5 semanas para reformulação de amostras. 4-6 semanas para produção em massa. Para produtos de design, 2-3 dias para proposta de desenho de contador;2 horas para a amostragem no momento da aprovação do desenho; 5 a 6 horas para ensaios/produção em série na aprovação da amostra.
Q3. Você tem algum limite de MOQ para ordem de amostra e produção?
R: MOQ baixo. 3-5pcs para verificação de amostras estão disponíveis. MOQ de produção em massa é normalmente 1K / lote. Nós apoiamos quantidade menor do que o MOQ do MP para ordem de trilha / PP.
Q4. Como envia as mercadorias e quanto tempo demora a chegada?
R: Envio por DHL, UPS, FedEx ou TNT. Demora 5-7 dias para chegar. Envio aéreo e marítimo também opcional.
Q. Como proceder a uma encomenda de módulo LCD?
R: Em primeiro lugar, informe-nos dos seus requisitos ou aplicação.
Em segundo lugar, citamos de acordo com as suas exigências ou as nossas sugestões.
Em terceiro lugar, o cliente confirma as amostras e deposita para encomenda formal.
Em quarto lugar, organizamos a produção.
P6. É permitido imprimir o meu logotipo no produto LCD?
R: Sim. Por favor, informe-nos formalmente na fase de projeto, e faremos amostras com o seu logotipo para o seu teste de amostra e aprovação. Na aprovação da amostra, a produção em massa seguirá as amostras aprovadas.
Q7: Você oferece garantia para os produtos?
R: Sim, oferecemos 1 ano de garantia aos nossos produtos.
P8: Como lidar com o defeituoso?
R: Em primeiro lugar, nossos produtos são produzidos em rigoroso sistema de controle de qualidade e a taxa defeituosa será inferior a 0,2%.
Em segundo lugar, durante o período de garantia, enviaremos novos LCDs com nova encomenda para pequenas quantidades.Vamos repará-los e enviá-los de novo para você ou podemos discutir a solução, incluindo uma nova chamada de acordo com a situação real..
Fábrica e instalações
Palavra-chave de pesquisa: 1.3 OLED, OLED 1.3, 1.3 " OLED, OLED 1.3", 1.3 polegadas OLED, OLED 1.3 polegadas, 1.3 " PMOLED, PMOLED 1.3 polegadas, gráfico 1.3 polegadas OLED, 12864 OLED, OLED tela 128x64.
