Detalhes do produto:
|
| Produto: | 3.5" QVGA RGB TFT LCD | Resolução: | 320 x 240 pontos |
|---|---|---|---|
| tela sensível ao toque: | com tela táctil de PCAP | Lente da tampa: | Personalizável |
| Direção de visualização: | Às seis horas. | Interface: | RELAÇÃO DO RGB |
| Esboço Dim.: | 76.9x63.9x4.65 mm | Número de pin: | 54 pinos |
| Conexão: | Empilhadeira | Temporário operacional.: | -20°C a +70°C |
| Luminância de superfície: | 320 cd/m2 (pode ser personalizado) | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Exposição de QVGA PCAP TFT,3,5" exposição 320x240 de PCAP TFT |
||
TFT 3,5 "QVGA 320x240 LCD RGB paisagístico com PCAP capacitivo touch screen HX8238 54 pin
SAEF TECHNOLOGY SF-TO350M-8840A-CT é uma célula LCD de 3,5 polegadas com transistores de película fina como elementos ativos e contém pixels.3) painel TN-LCD principal de tipo transmissível de polegadasA resolução do painel é 320 (RGB) x 240 pixels e pode exibir até 16,7M de cores.
SF-TO350M-8840A-CT é com PCAP touch screen OCA ligado, o PCAP é estrutura G + G. SF-TO350M-8840A-CT suporta interface RGB enquanto a tela sensível ao toque é interface IIC.
O módulo LCD TFT SF-TO350M-8840A-CT é amplamente utilizado em caixa preta, dispositivo inteligente, POS móvel, leitor de caixa, telefone portátil GPS, máquina de encomenda de alimentos portátil, analisadores de sinal,Equipamento de laboratório de banco superior, sistema de segurança, automação doméstica, mini-reprodutor de áudio, monitor de bebê e outros dispositivos manuais, etc.
| Produto: | 3.5" QVGA RGB TFT LCD | Resolução: | 320X240 Pontos |
|---|---|---|---|
| Ecrã táctil: | Com PCAP touch screen | Lente de cobertura: | Personalizável |
| Direção de visualização: | Às seis horas. | Interface: | Interface RGB |
| Esboço Dim.: | 76.9x63.9x4.65 mm | Número do pin: | 54 pinos |
| Conexão: | Empilhadeira | Temperatura de funcionamento: | -20°C a +70°C |
| Luminância superficial: | 320Cd/m2 | Conformidade: | Compatível com o REACH & RoHS |
3.5" RGB TFT, QVGA LCD D de 3,5 polegadasração
Definição do pin de interface
| - Não, não. | NOME PIN | O/O | Descrição |
| 1 | LED-K1 | Eu... | Cátodo LED |
| 2 | LED-K2 | Eu... | Cátodo LED Conectar ao LED-K1 |
| 3 | LED-A1 | Eu... | Anodo LED |
| 4 | LED-A2 | Eu... | Anodo LED Conectar ao LED-A1 |
| 5 a 7 | NC | - | Não há ligação. |
| 8 | /RESET | Eu... | Reinicie o Pin |
| 9 | CS | Eu... | Pin de entrada para o sinal de seleção de chips |
| 10 | SCL | Eu... | Signalização do relógio SPI |
| 11 | SDI | Eu... | Pin de entrada da interface SPI |
| 12 | B0 | Eu... | Sinal de dados azul (LSB) |
| 13 a 19 | B1-7 | Eu... | Sinais de dados azuis |
| 20 | G0 | Eu... | SIGNAL DE DADOS VERDE (GSB) |
| 21 a 27 | G1-7 | Eu... | SIGNAL DE DADOS VERDE |
| 28 | R0 | Eu... | RED sinal de dados (LSB) |
| 29 a 35 | R1-7 | Eu... | Sinais de dados vermelhos |
| 36 | HSYNC | Eu... | Sinal de sincronização horizontal |
| 37 | VSYNC | Eu... | Sinal de sincronização vertical |
| 38 | DOTCLK | Eu... | Sinal de relógio para amostrar cada data |
| 39-40 | NC | - | Não há ligação. |
| 41 | VDD | Eu... | Fonte de alimentação +2,8V |
| 42 | VDDIO | Eu... | 1.8V~2.8V Fonte de alimentação |
| 43 | OU | Eu... | Pin do painel de toque |
| 44 | XL | Eu... | |
| 45 | YD | Eu... | |
| 46 | XR | Eu... | |
| 47-51 | NC | - | Não Conexão |
| 52 | ENABLE | Eu... | Dados de entrada permitir controlo |
| 53-54 | GND | Eu... | Terra de potência |
Limite máximo absoluto
| Ponto | Símbolo | Valor | Unidade |
| Tensão de alimentação para a lógica | VDD | 1.6~3.3 | V |
| Voltagem de entrada | Vinho | VDD+0.3 | V |
| Temperatura de funcionamento | Topr | - 20 a 70 | °C |
| Temperatura de armazenamento | Tstg | - 30 a 80 | °C |

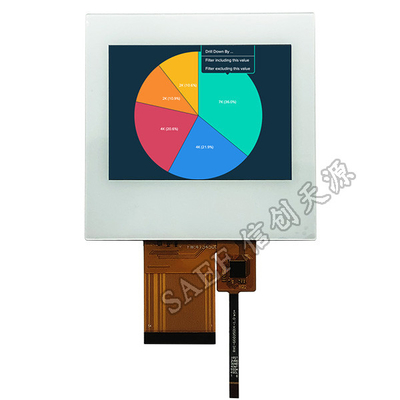

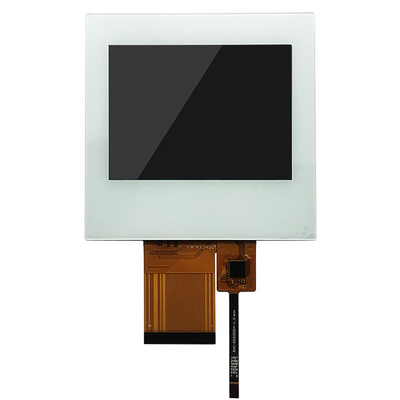

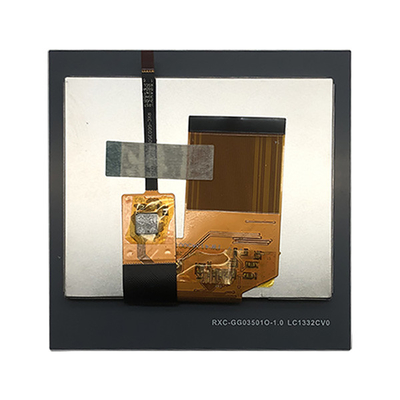

3.5" RGB TFT, QVGA LCD de 3,5 polegadasImagem real do produto
Palavra-chave de pesquisa: tft 3,5", 3,5" tft LCD, 3,5" tft LCD, 3,5 polegadas tft LCD, tft LCD 3.5, 3,5 "tft display, 3,5" tft display, 3,5" tft display, 3,5" tft display, 3,5" tft display, 3,5" tft display, 3,5" tft lcd display, 3,5" tft screen, 3,5" tft screen, 3,5" tft screen, 3,5" tft screen, 3,5" tft screen,Ecrã LCD de 3,5 polegadas, TFT RGB de 3,5 polegadas, TFT RGB de 3,5 polegadas, QVGA de 3,5 polegadas, China TFT de 3,5 polegadas.
