PCAP TFT Display 3,4 polegadas LCD redondo 3-Lane Mipi Interface 800x800 pontos com CTP

PCAP TFT Display 3,4 polegadas LCD redondo 3-Lane Mipi Interface 800x800 pontos com CTP
PCAP TFT Display 3,4 polegadas LCD redondo 3-Lane Mipi Interface 800x800 pontos com CTP PCAP TFT Display 3,4 polegadas LCD redondo 3-Lane Mipi Interface 800x800 pontos com CTP PCAP TFT Display 3,4 polegadas LCD redondo 3-Lane Mipi Interface 800x800 pontos com CTP PCAP TFT Display 3,4 polegadas LCD redondo 3-Lane Mipi Interface 800x800 pontos com CTP

Imagem Grande :  PCAP TFT Display 3,4 polegadas LCD redondo 3-Lane Mipi Interface 800x800 pontos com CTP

Detalhes do produto:
Lugar de origem: ShenZhen/China
Marca: SAEF
Certificação: ISO9001 / ISO14000
Número do modelo: SF-TO340B-8978A-CT
Documento: SF-TO340B-8978A-CT Specific...on.pdf
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 3 PCes
Preço: The lowest market price guaranteed
Detalhes da embalagem: Pacote padrão da exportação
Tempo de entrega: 1 a 5 semanas
Termos de pagamento: L/C, T/T, Western Union, PayPal
Habilidade da fonte: PCes 3000K pelo mês

PCAP TFT Display 3,4 polegadas LCD redondo 3-Lane Mipi Interface 800x800 pontos com CTP

descrição
Produto: 3Ecrã TFT Touch de 0,4 polegadas Resolução: 800x800 pixels
tela sensível ao toque: com CTP Direção de visualização: IPS (80/80/80/80)
IC do condutor: Ili9881c ou equivalente Número de pin: 39
Tamanho do contorno: 99.0 x 96,6 x 3,98 (mm) Área ativa: 87.6 x 87.6 (mm)
Conexão: ZIF Luminância de superfície: 350 cd/m2 (nits)
interface: MIPI 3 faixas Duração de vida do LED: 40,000 horas
CTP Driver IC:: HX8526-E30 Conformidade: Compatível com o REACH & RoHS
Destacar:

exposição de 800x800 PCAP TFT

,

3

,

4 exposição da polegada PCAP TFT



Sobre este artigo SF-TO340B-8978A-CT



Melhore o seu aparelho com o nosso ecrã TFT PCAP redondo de 3,4 polegadas, com uma resolução impressionante de 800 x 800 pontos.Este ecrã fornece visuais cristalinos e é projetado para integração perfeita em várias aplicações, da electrónica de consumo às soluções industriais.



Características principais:

  • Qualidade de exibição impressionante:Com uma resolução de 800 x 800 pontos, este LCD TFT oferece cores brilhantes e vívidas, garantindo uma experiência de visualização excepcional de qualquer ângulo.
  • Design redondo:O único fator de forma redonda permite projetos e aplicações de produtos inovadores, perfeitos para relógios de pulso, medidores e dispositivos decorativos.
  • Tecnologia de Toque Avançada:O painel de toque capacitivo integrado (CTP) garante uma experiência de toque sensível, permitindo interações e gestos intuitivos do usuário.
  • Interface MIPI de três vias:Com uma interface MIPI de 3 faixas, este ecrã garante transferência de dados rápida e conectividade confiável com latência mínima, tornando-o adequado para dispositivos de alto desempenho.
  • Durável e Fiável:Construída para longevidade e durabilidade, esta tela é projetada para suportar ambientes rigorosos, garantindo um desempenho consistente.



Aplicações:O ecrã PCAP TFT redondo de 3,4 polegadas é ideal para:

  • Tecnologia portátil:Relógios inteligentes e rastreadores de aptidão.
  • Eletrônicos de consumo:Dispositivos de automação doméstica e aparelhos inteligentes.
  • Equipamento industrial:Painéis de controlo e sistemas de controlo.
  • Interfaces HMI:Interfaces homem-máquina para várias aplicações.



Por que escolher o nosso ecrã redondo de 3,4 polegadas?

O nosso ecrã PCAP TFT combina visualização de alta qualidade com tecnologia de ponta,tornando-se a escolha perfeita para desenvolvedores e fabricantes que procuram criar produtos estéticos e funcionais.



Especificações:

  • Tamanho: 3,4 polegadas (redondo)
  • Resolução: 800 x 800 pontos
  • Interface: MIPI de três vias
  • Tecnologia táctil: painel táctil capacitivo (CTP)



Eleve o seu design de produto com o nosso PCAP TFT Display 3,4 polegadas LCD redondo.





Especificação do produto



Características Especificações
Tamanho 3.4 polegadas
Resolução 800 ((RGB) x 800
Tipo de tecnologia a-Si
Configuração de pixels Faixa vertical RGB
Pitch de pixels 109.5 x 109.5
Modo de exibição FFT
Tratamento de superfície HC
Direção de visualização Grátis
Módulo (W x H x D) (mm) com CTP 99.0 x 96,6 x 3.98
Área ativa ((mm) 87.6*87.6
Com/sem TSP Com a CTP
Tipo de ligação correspondente FPC
Números de LED 8 LEDs
CTP Dureza da superfície ≥ 7H
Peso (g) TBD
Interface MIPI 3 faixas
Profundidade de cor 16.7M
IC de controlador LCD ILI9881C
CTP Driver IC HX8526-E30
Interface CTP IIC





Desenho de contorno





PCAP TFT Display 3,4 polegadas LCD redondo 3-Lane Mipi Interface 800x800 pontos com CTP 0



PCAP TFT Display 3,4 polegadas LCD redondo 3-Lane Mipi Interface 800x800 pontos com CTP 1





Definição do pin de interface



Pinhas

- Não, não.

Símbolo O/O Função
1 GND GND Terra de potência
2 LEDA P

Anodo LED

3 LEDA P
4 LEDK P Cátodo LED
5 LEDK P
6 GND GND Terra de potência
7 VDD ((-5V) P

-5V de entrada

8 VDD ((-5V) P
9 GND GND Terra de potência
10 VDD ((+5V) P

Input +5V

11 VDD ((+5V) P
12 GND GND Terra de potência
13 CICV P Fonte de alimentação 1,8 V
14 CICV P
15 GND GND Terra de potência
16 Reinicialização Eu... Pin de redefinição global
17 GND GND Terra de potência
18 TE Eu... saída de efeito de rasgão
19 GND GND Terra de potência
20 NC N

Não há ligação.

21 NC N Não há ligação.
22 NC N Não há ligação.
23 GND GND Terra de potência
24 LAN2_P Eu... Faixa MIPI 2+
25 NC N Não há ligação.
26 LAN2_N Eu... Faixa MIPI 2-
27 GND GND Terra de potência
28 CLK_P Eu... Relógio MIPI +
29 NC N Não há ligação.
30 CLK_N Eu... Relógio IMIPI -
31 GND GND Terra de potência
32 LAN1_P Eu... Faixa MIPI 1+
33 NC N Não há ligação.
34 LAN1_N Eu... Faixa MIPI 1-
35 GND GND Terra de potência
36 LAN0_P Eu... Faixa MIPI 0+
37 NC N Não há ligação.
38 LAN0_N Eu... Faixa MIPI 0
39 GND GND Terra de potência



CTP Interface Pin Definição



Pinhas Nome
1 VCCA ((2,8V)
2 VCCD ((1.8V)
3 SCL
4 SDA
5 GND
6 GND
7 TSIX
8 NC
9 NC
10 XRES





Classificações máximas absolutas



Ponto Símbolo MIN Max. Unidade
Tensão de alimentação CICV -Não.3 3.3 V
Tensão de alimentação VDD ((+5V) -Não.3 6.5
Tensão de alimentação VDD ((-5V) - Seis.5 0.3
Tensão de alimentação lógica VCCIO -Não.3 3.3 V
Temperatura de funcionamento Em cima - 20 70 °C
Temperatura de armazenamento Tst - Trinta 80 °C
Umidade absoluta - Ah, sim. - Não. ≤ 70 g/m3





Características elétricas



Ponto Símbolo MIN TYP Max. Unidade
Tensão de alimentação CICV 1.75 1.8 3.3 V
Tensão de alimentação VDD ((+5V) 4.5 5.0 6 V
Tensão de alimentação VDD ((-5V) -6 - Cinco.0 - Quatro.5

Input

Sinalização

Voltagem

Alto nível VIH 0.7*IOVCC - CICV V
Nível baixo VIL 0 - 0.3*IOVCC V





Especificações de luz de fundo



Ponto Símbolo Min. Tipo Max. Unidade Observação
Corrente para a frente Se 18 20 22 mA 1 LED
Voltagem para a frente VF - 12.8 - V BLH-BLL
Consumo de energia da luz de fundo WBL - 512 - mW 8 LEDs
Tempo de vida útil - - 30,000 - Horas Para cada LED





Características ópticas



Ponto Símbolo Condição Min. Tipo Max. Unidade

Ângulos de visão

θT

CR ¥10

70 80 - Não.



Graduação

θB 70 80 - Não.
θL 70 80 - Não.
θR 70 80 - Não.
Relação de contraste CR θ=0o 600 800 - Não.

Tempo de resposta

Tons 25°C

- Não.

25

35

ms

TOFF
Uniformidade U   75 80 - Não. %
NTSC     65 70 - Não. %
Luminância L   280 350 - Não. cd/m2

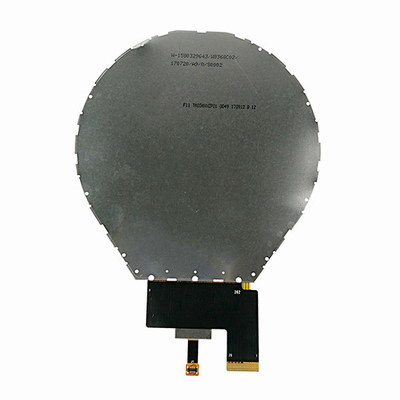

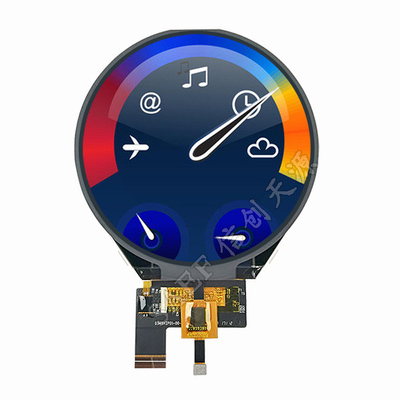

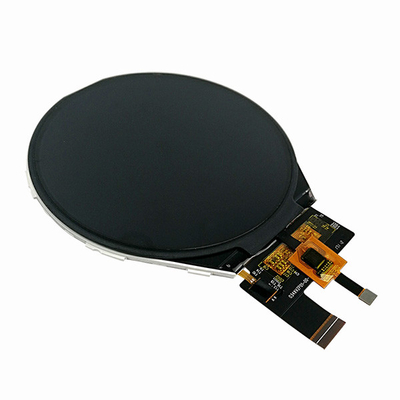

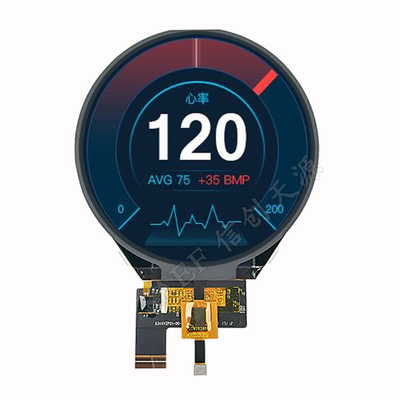

Imagem do produto

PCAP TFT Display 3,4 polegadas LCD redondo 3-Lane Mipi Interface 800x800 pontos com CTP 2

 PCAP TFT Display 3,4 polegadas LCD redondo 3-Lane Mipi Interface 800x800 pontos com CTP 3PCAP TFT Display 3,4 polegadas LCD redondo 3-Lane Mipi Interface 800x800 pontos com CTP 4PCAP TFT Display 3,4 polegadas LCD redondo 3-Lane Mipi Interface 800x800 pontos com CTP 5
