Detalhes do produto:
|
| Produto: | 1Ecrã frontal TFT SPI de 77 polegadas | Resolução: | 128 x 160 pixels |
|---|---|---|---|
| IC do condutor: | ILI9163C | Ecrã de Toque: | com toque resistivo (PCAP opcional) |
| Dimensão do vidro de tampa: | Personalizável | Direção de visualização: | Às 12 horas. |
| Interface: | SPI (pode ser personalizado) | Conexão: | Tipo de solda (customizável) |
| Número de pin: | 18 pinos (personalizáveis) | Luminância de superfície: | 200 cd/m2 (nits) |
| Esboço Dim.: | De dimensões não superiores a 30 mm | Temporário operacional.: | -20°C a +70°C |
| Duração de vida do LED: | 40,000 horas | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 1,77 do” visualizações óticas de tela táctil LCD,tela táctil de 128x160 LCD |
||
1.77 " LCD touch screen display 128x160 TN painel para dispositivos inteligentes Introdução ao produto
SAEF TECHNOLOGY SF-TC177L-9273A-T LCD touch screen é um display full TFT-LCD de 1,77 polegadas com resolução 128x160 (128 pixels horizontais por 160 pixels verticais).;a tensão de alimentação (VCC) do painel LCD de condução é de é 2.6V a 3.3V, valor típico é de 2.8V. Pode ser utilizado em sistemas incorporados, automação, GPS, equipamento médico, dispositivo industrial,Equipamento de segurança que exige um ecrã TFT de alta qualidade e imagem colorida. SF-TC177L-9273A-T TFT touchscreen resistivo é com brilho de 200 cd/m2 (valor típico). Pode funcionar a temperaturas de -20°C a +70°C; suas temperaturas de armazenamento variam de -30°C a +80°C.
Características
Este LCD TFT de 1,77 polegadas é de tipo TN, a direcção de visualização é às 12 horas.
Este ecrã TFT de 1,77 polegadas é projetado para interface SPI, e pode ser personalizado para ser interface MCU e RGB também.
Este TFT de tela sensível ao toque resistiva de 1,77 polegadas é uma resolução QQVGA, 128x160 pontos, tela de retrato / tipo vertical.
Este ecrã TFT de 1,77 polegadas é controlado pelo ILI9163C, compatível com o ST7735.
Esta tela LCD de 1,77 polegadas pode funcionar a -20°C a +70°C
| Produto: | 1.77 " Resistivo LCD touch screen |
| Resolução: | 128x160 pixels |
| Interface: | SPI (pode ser personalizado) |
| IC do condutor: | ILI9163C |
| Dimensão do vidro da tampa: | Personalizável |
| Número do pin: | 18 pinos (customizáveis) |
| Esboço Dim.: | 34x42,9x3,55 mm |
| Duração de vida do LED: | 40000 horas |
| Ecrã táctil: | Com toque resistivo (PCAP opcional) |
| Direção de visualização: | Às 12 horas. |
| Conexão: | Tipo de solda (customizável) |
| Luminância superficial: | 200 Cd/m2 (nits) |
| Temperatura de funcionamento: | -20°C a +70°C |
| Conformidade: | Compatível com o REACH & RoHS |
1.77 " LCD touch screen display 128x160 TN painel para dispositivos inteligentes desenho do produto
Descrição do PIN
| - Não, não. | NOME PIN | O/O | Descrição |
| 1 | GND | Eu... | Terra |
| 2 | LED- | O | Cátodo LED |
| 3 | LED+ | O | Anodo LED |
| 4 | GND | Eu... | Terra |
| 5 | Reinicialização | Eu... | LCM Reiniciar sinal de entrada |
| 6 | A0 | Eu... | Selecionar sinal de registo |
| 7 | SDA | Eu... | Mostrar sinal de entrada de dados |
| 8 | SCK | Eu... | Exibir sinal de entrada do relógio |
| 9 | VDDA | Eu... | Fornecimento de energia 2.8V Voltagem |
| 10 | VDDIO | Eu... | Fornecimento de energia 2.8V/1.8V Voltagem |
| 11 | CS | Eu... | Pin de entrada para o sinal de seleção de chips |
| 12 | GND | Eu... | Terra |
| 13 | YD | Eu... | sinal de entrada do painel táctil |
| 14 | XL | Eu... | sinal de entrada do painel táctil |
| 15 | OU | Eu... | sinal de entrada do painel táctil |
| 16 | XR | Eu... | sinal de entrada do painel táctil |
| 17 | GND | Eu... | Terra |
| 18 | GND | Eu... | Terra |
Limite máximo absoluto
| Ponto | Símbolo | Valor | Unidade |
| Tensão de alimentação para a lógica | VDD | 1.6~3.3 | V |
| Voltagem de entrada | Vinho | VDD+0.3 | V |
| Temperatura de funcionamento | Topr | - 20 a 70 | °C |
| Temperatura de armazenamento | Tstg | - 30 a 80 | °C |
Características de corrente contínua (VDD=2,8V,Ta=25°C)
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade | Condição de ensaio |
| Tensão de funcionamento | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Corrente de alimentação | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Voltagem de entrada | VIH | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Corrente de fuga de entrada | IIL | - Um.0 | - | 1.0 | mA | VIN=VDD ou VSS |
Luz de fundo Características elétrico-ópticas
| Ponto | Símbolo | MIN | TYP | Max. | Unidade |
Teste Condição |
Notas |
| Tensão de alimentação | Vf | 3.0 | 3.2 | 3.4 | V | Se=30 mA | - |
| Corrente de abastecimento | Se | - | 30 | - | mA | - | - |
| Voltagem inversa | - Não. | - | - | 5 | V | - | |
| Dissipação de energia | Pd | - | 288 | - | mW | - | |
| Intensidade luminosa para LCM |
- |
- | 200 | - | Cd/m2 | Se=30mA | - |
| Uniformidade para a MCL | - | 80 | - | - | Percentagem | Se=30 mA | - |
| Cor da luz de fundo | Branco | ||||||

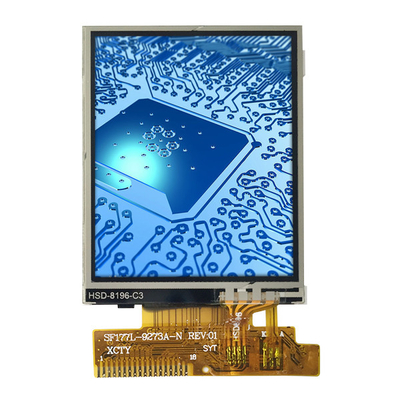

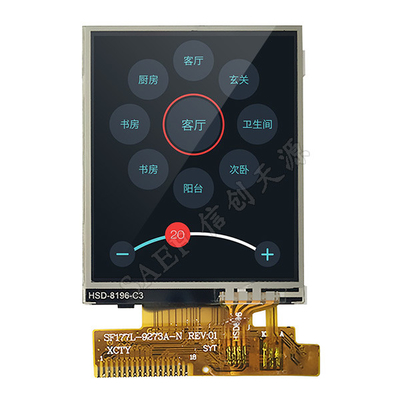

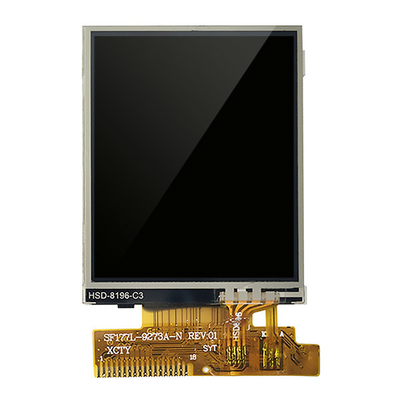

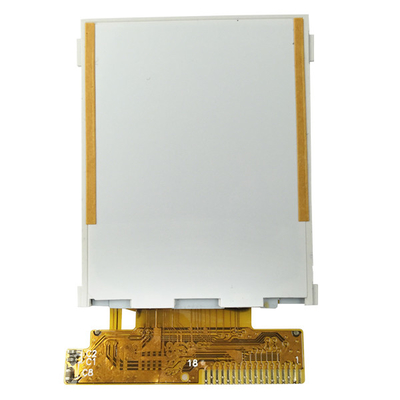

1.77" LCD touch screen display 128x160 TN Panel para dispositivos inteligentes Imagem do produto
Instalações de fábrica e certificados
Fabricante de módulos de ecrã LCD TFT - mais de 300 produtos TFT em linha
A SAEF Technology é uma fabricante líder mundial de TFT LCD com sede na China. A SAEF oferece uma ampla gama de produtos de módulos de display TFT de tamanhos pequenos a médios, com tamanhos que variam de 0,96 " a 1 ".22 " redondo, 1,28" de espessura,1.44", 1.54", 1.77, 2", 2.1" redondo, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" e 28" TFT (tamanho diagonal da área ativa) e assim por diante.Além disso,, quase todos os itens são aceitáveis para derivar dos itens padrão para atender às necessidades dos clientes.
Os ecrãs TFT SAEF são qualificados de acordo com a norma industrial, incluindo módulos TFT-LCD padrão, IPS TFT, TFT LCD de alto brilho (ecrã de leitura da luz solar), painéis TFT com painéis de controle,Tipo de barra TFT, Wide Temperature TFT LCD. Estes ecrãs incluem modos de paisagem ou retrato.Os ecrãs LCD SAEF TFT estão disponíveis em várias resoluções, bem como na tela sensível ao toque opcional em tecnologia capacitiva resistiva e projetada (PCAP touch screen)Muitos dos nossos módulos de exibição TFT têm mais de uma interface disponível, incluindo MCU, RGB, TTL, LVDS e MIPI DSI.Os módulos SAEF TFT são perfeitos para várias aplicações, incluindo o controlo industrial, máquina de café, equipamento médico, sistema POS, automação, navegador GPS, produtos de limpeza, controlo de energia, telecomunicações, equipamento médico, etc.
