Detalhes do produto:
|
| Palavras-chave: | Módulo TFT LCD Touch de 7 polegadas | tela sensível ao toque: | PCAP ((Ecrã sensível ao toque capacitivo) |
|---|---|---|---|
| Resolução: | 1024 x 600 | Dimensão do vidro de tampa: | Opcional para personalização |
| Interface LCM: | RELAÇÃO DO RGB | Luminância de superfície: | 200 cd/m2 |
| Duração de vida do LED: | 40,000 horas | Pinos: | 50 pinos |
| Direção de visualização: | Grátis ((80/80/80/80) | Interface CTP: | I2C |
| Temporário operacional.: | – 20℃ a +70℃ | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | 1024x600 tela táctil de TFT de 7 polegadas,IPS tela táctil de TFT de 7 polegadas,Painel de toque de TFT PCAP |
||

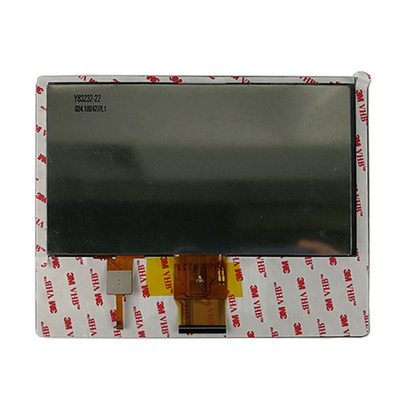

Módulo TFT LCD Touch de 7 polegadas IPS Ângulo de visão completo 1024x600 pontos com interface RGB com PCAP

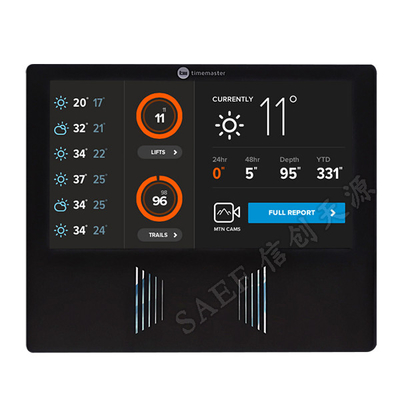

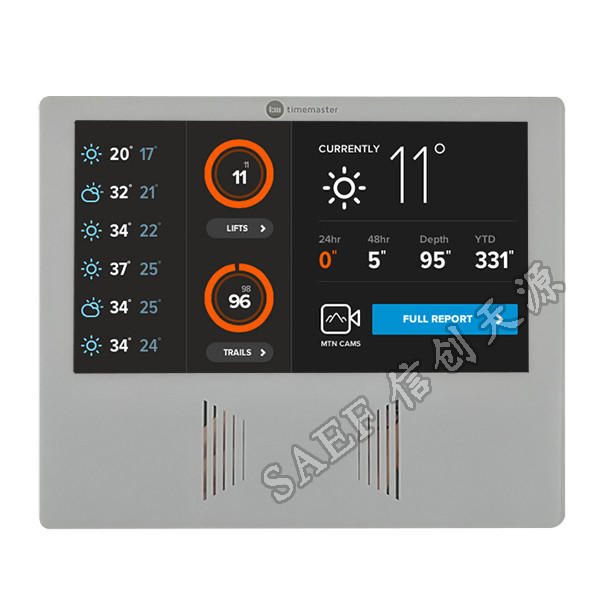

SAEF Technology SF-TC700B-8619A-CT3/CT4 é um ecrã LCD TFT de ângulo de visão completo de 7 ′′ tipo IPS com resolução QVGA de 1024x600 pixels.Disponível vidro de cobertura de cores pretas e brancas.

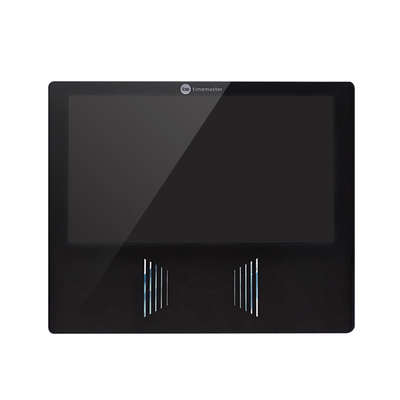

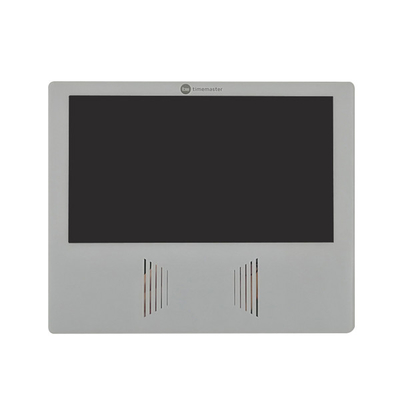

Este módulo LCD tem dimensão de contorno de 182,5*151*5,38 mm e tamanho AA de 154,21x85,92 mm. Este LCD TFT de 7" é com PCAP ((Capacitive Touch Screen). SF-TC700B-8619A-CT3 é com vidro de cobertura branco,e SF-TC700B-8619A-CT4 é com vidro de cobertura preto. A interface LCM é com interface RGB, 50 pinos. A interface CTP é I2C. SF-TC700B-8619A-CT3/CT4 é com 320cd/m2 (nits) de brilho de superfície,Este módulo de exibição LCD pode funcionar a temperaturas de ∼20°C a +70°C.
| Palavras chave: | Módulo TFT LCD Touch de 7 polegadas | Ecrã táctil: | PCAP ((Ecrã sensível ao toque capacitivo) |
|---|---|---|---|
| Resolução: | 1024x600 | Dimensão do vidro da tampa: | Opcional para personalização |
| Interface LCM: | Interface RGB | Luminância superficial: | 200 Cd/m2 |
| Duração de vida do LED: | 40000 horas | Pins: | 50 PINs |
| Direção de visualização: | Grátis ((80/80/80/80) | Interface CTP: | I2C |
| Temperatura de funcionamento: | ¥20°C a +70°C | Conformidade: | Compatível com o REACH & RoHS |
7 polegadas TFT LCD Touch Module Desenho
Interface CTP
Pin1, GND
Pin2, SDA 1.8V
Pin3, SCL 1.8V
Pin4, VCC 2,8V
Pin5, INT 1,8 V
Pin 6, RST 1.8V
| Número PIN. | SÍMBOLO | Definição |
| 1 | LED+ | Potência para luz de fundo LED (anodo) |
| 2 | LED+ | Potência para luz de fundo LED (anodo) |
| 3 | LED- | Potência para luz de fundo LED (cátodo) |
| 4 | LED- | Potência para luz de fundo LED (cátodo) |
| 5 | GND | O valor da carga é igual ou superior a: |
| 6 | VCOM | Uma tensão de alimentação para o elétrodo comum do painel TFT |
| 7 | DVDD | Potência para circuitos digitais e analógicos |
| 8 | Modo | Selecionar o modo DE/SYNC. MODE=0:Modo SYNC; MODE=1:Modo DE; |
| 9 | DE | Entrada de dados Ativar para o modo TTL. |
| 10 | VS | Entrada de sincronização vertical |
| 11 | HS | Entrada de sincronização horizontal |
| 12 ~ 19 | B7~B0 | Dados azuis |
| 20 ~ 27 | G7~G0 | Dados verdes |
| 28 ~ 35 | R7~R0 | Dados em vermelho |
| 36 | GND | O valor da carga é igual ou superior a: |
| 37 | DCLK | Entrada de relógio RGB paralela. |
| 38 | GND | O valor da carga é igual ou superior a: |
| 39 | L/R | Seleção esquerda / direita |
| 40 | U/D | Configuração de varredura para cima/abaixo do controlador do portão |
| 41 | VGH | Portão ON Voltage |
| 42 | VGL | Portão DE VOLTAÇÃO |
| 43 | AVDD | Potência para circuito analógico |
| 44 | Reinicialização | Reserva global |
| 45 | NC | Não há ligação. |
| 46 | VCOM | Uma tensão de alimentação para o elétrodo comum do painel TFT |
| 47 | DITHB | Ativar/ desactivar a função de contenção. |
| 48 | GND | O valor da carga é igual ou superior a: |
| 49 | NC | Não há ligação. |
| 50 | NC | Não há ligação. |
| Ponto | Símbolo | MIN | TYP | Max. | Unidade | Teste
Condição |
Notas |
| Tensão de alimentação | Vf | 9.3 | 9.6 | 9.9 | V | Se=160 mA | - Não. |
| Corrente de abastecimento | Se | - Não. | 160 | - Não. | mA | - Não. | - Não. |
| Voltagem inversa | - Não. | - Não. | - Não. | 5 | V | - Não. | |
| Dissipação de energia | Pd | - Não. | 1536 | - Não. | mW | - Não. | |
| Intensidade luminosa para LCM |
- Não. |
300 | 320 | 350 | Cd/m2 | Se=160mA | - Não. |
| Uniformidade para a MCL | - Não. | 80 | - Não. | - Não. | Percentagem | Se=160 mA | - Não. |
| Cor da luz de fundo | Branco | ||||||
| Ponto | Condição | Tempo (horas) | Avaliação |
| Armazenamento a alta temperatura | 80°C | 120 |
Nenhuma anormalidade. em funções e aparência |
| Alta temperatura. | 70°C | 120 | |
| Armazenamento a baixa temperatura | -30°C | 120 | |
| Temperatura baixa. | -20°C | 120 | |
| Humidade | 60°C/ 90%RH | 120 | |
| Temperatura de choque térmico | -20 °C ¬ 25 °C ® 70 °C
(0,5 horas ¬ 5 minutos ® 0,5 horas) |
10 ciclos |
Produtos semelhantes para o seu projeto
|
Tamanho |
Detalhes |
O NOSSO P/N |
|
7 polegadas |
800x480Tipo de paisagem,com painel de comando |
SF-TC700I-9239C-T |
|
7 polegadas |
1024x600 Tipo paisagem, com ou sem CTP, interface RGB |
SF-TC700B-8619A-N/CT |
|
7 polegadas |
1024x600 Tipo de paisagem, com ou sem CTP, interface MIPI |
SF-TO700B-8857A-N/CT |
|
7 polegadas |
1024x600 Tipo paisagem, com ou sem CTP, interface RGB |
SF-TO700B-8834A-CT |
