Detalhes do produto:
|
| Produto: | Gráfico COG LCD 128x64 | Resolução: | 128x64 |
|---|---|---|---|
| Óptica: | 6:00 | Cores: | VERDE AMARELO |
| Tamanho do módulo: | 79.05 ((L) X 35.2 ((W) X 8.04 ((H) (mm) | Área ativa: | 46.05x22.05 (mm) |
| Controlador: | ST7567 | Temperatura de funcionamento: | -10°C a +60°C |
| Número de pin: | 10 PINOS | Conduzindo a tensão: | 3V |
| Relações: | SPI | Tempo de vida: | 50000 horas |
| Brilho: | 180 nits | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Exposição de 28 Pin Monochrome Graphic LCD,Exposição gráfica monocromática de STN LCD,Exposição de SPI 128X64 LCD |
||
Módulo gráfico 128x64, 128x64 COG LCD Introdução ao produto
Revisão rápida do produto:
O número de modelo SF-BS12864-174-YTDSY-R
Modulo Gráfico 128x64
¢ COG
¢ IC: ST7567
Fornecimento de alimentação de 3 V
¥1/64 ciclo de trabalho
LED B/L Amarelo Verde
Interface: SPI
Descrição do produto
O SF-BS12864-174-YTDSY-R é um módulo de exibição gráfica monocromática de 128x64 com matriz de pontos, com dimensões de contorno de 79,05 ((L) X 35,2 ((W) X 8,04 ((H) mm e tamanho AA 46,05 x 22,05 mm.É incorporado com controlador ST7567 ou IC equivalenteO módulo de exibição de matriz de pontos SF-BS12864-174-YTDSY-R é uma fonte de alimentação de 3 V;Este módulo de exibição gráfica 128x64 está disponível para sem luz de fundo ou com opções de luz de fundo LEDEste módulo LCD de 128 x 64 pode funcionar a temperaturas de -10°C a +60°C; as suas temperaturas de armazenamento variam de -20°C a +70°C.
Este LCD gráfico de 10 pines COG pode ser usado em equipamentos de instrumentos e máquinas industriais, bem como eletrodomésticos, eletrônicos de consumo, incluindo produtos de vestuário, sistema POS, aplicações domésticas,Instrumentos industriais, automação, sistemas de exibição audiovisual e dispositivos médicos.
Informações sobre o produto
| Produto: | Gráfico COG LCD 128x64 |
| Resolução: | 128x64 |
| Cor: | Amarelo Verde |
| Óptica: | 6:00 |
| Tamanho do módulo: | 79.05 ((L) X 35.2 ((W) X 8.04 ((H) (mm) |
| Área ativa: | 46.05x22.05 (mm) |
| Temperatura de funcionamento: | -10°C a +60°C |
| Controlador: | ST7567 (em inglês) |
| Número do pin: | 10 pinos |
| Interfaces: | SPI |
| Brilho: | 180 Nits |
| Voltagem de accionamento: | 3V |
| Tempo de vida: | 50000 horas |
| Conformidade: | Compatível com o REACH & RoHS |
Modulo gráfico 128x64, 128x64 COG LCD Desenho do produto
![]()
![]()
Teste de fiabilidade
| Ponto | Condição | Tempo (horas) | Avaliação |
| Armazenamento a alta temperatura | 70°C | 120 |
Nenhuma anormalidade. em funções e aparência |
|
Alta temperatura. |
60°C | 120 | |
| Armazenamento a baixa temperatura | -20°C | 120 | |
| Temperatura baixa. | -10°C | 120 | |
| Humidade | 40°C/ 90%RH | 120 | |
| Choque térmico ((Não operação) |
-20 °C ¬ 25 °C ® 70 °C (0,5 horas ¬ 5 minutos ® 0,5 horas) |
10 ciclos |

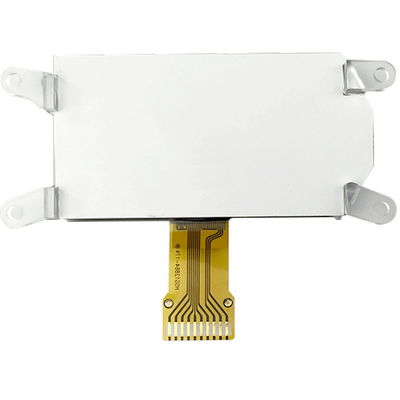

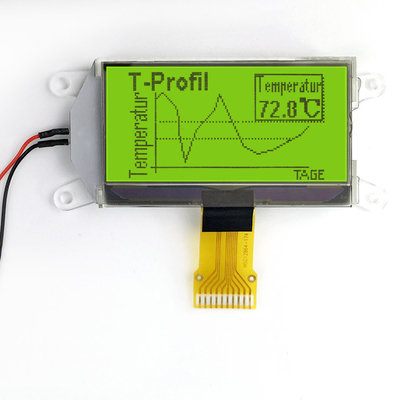

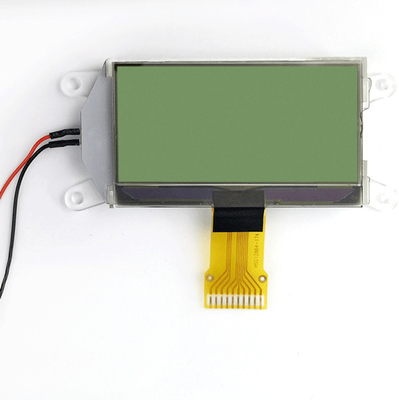

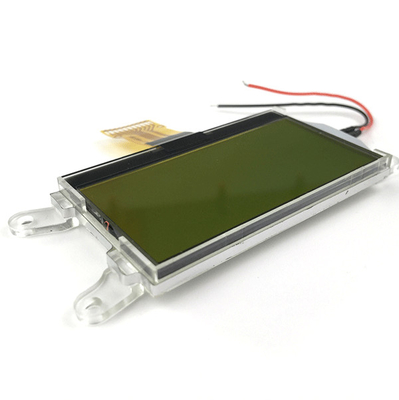

Modulo gráfico 128x64, 128x64 COG Imagem LCD do produto![]()
![]()
