2.2 polegadas ILI9225G SPI & RGB Touch TFT LCD Screen,2.2" QCIF TFT LCD Display Module com painel de toque resistivo

2.2 polegadas ILI9225G SPI e RGB Touch TFT LCD Screen,2.2" QCIF TFT LCD Display Module With Resistive Touch Panel Introdução ao produtoSF-TC220I-9752C-T SPECIFICAÇÃO_IC-ILI9225G.pdf

SeguraSF-TC220I-9752C-Té um módulo de exibição LCD TFT TFT de 2,2 polegadas diagonal em cores completas 176x220 QCIF. Este módulo TFT LCD de 2,2 polegadas é incorporado com IC ILI9225G; suporta 3 linhas SPI e Interface RGB.SF-TC220I-9752C-TO modelo tem dimensão de módulo de41.7x56.16x3.35mm e tamanho da área ativa de 43,56 x 34,85 mm; integrou o controlador ILI9225G no módulo, faixa de tensão de alimentação lógica de 1,6V a 3,3V.
Este módulo LCD TFT de 2,2 ′′ é no modo retrato, se você quiser usar o modo paisagem, entre em contato conosco para mais suporte técnico.O módulo LCD de 2 " é equipado com um brilho de até 200 cd/m2 (valor típico), pode funcionar a temperaturas de -20°C a +70°C; as suas temperaturas de armazenagem variam de -30°C a +80°C.

SF-TC220I-9752C-Té um ecrã TFT de 2,2 polegadas com ecrã táctil resistivo (RTP)Modulo LCD TFT,Este módulo LCD está com painel de superfície anti-reflexão, direção de visão 12 horas, inversão de escala de cinza 6 horas.SF-TC220I-9752C-N.

Palavra-chave de pesquisa: tft 2.2, tft 2.2", tft 2,2", tft 2,2", tft 2,2", tft 2,2", tft 2,2.2, 2.2 TFT display, 2.2 "tft display, 2.2 polegadas TFT display, TFT display 2.2, TFT display 2,2", 2,2 polegadas TFT tela, 2,2 polegadas TFT tela, 2,2 polegadas TFT tela, TFT tela 2.2, ecrã TFT de 2,2 polegadas, ecrã TFT de 2,2 polegadas, ILI9225G, ecrã SPI de 2,2 polegadas, ecrã TFT RGB de 2,2 polegadas, ecrã SPI de 2,2 polegadas

Características:

2.2 polegadas ILI9225G SPI e RGB Touch TFT LCD Screen,2.2" Módulo de exibição LCD QCIF TFT com painel de toque resistivo

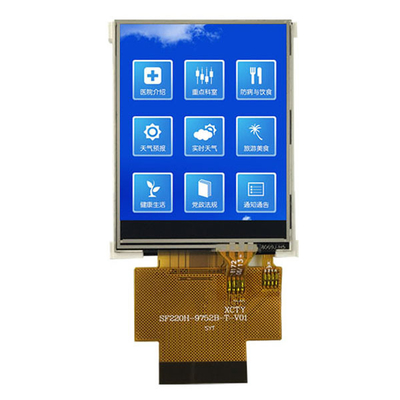

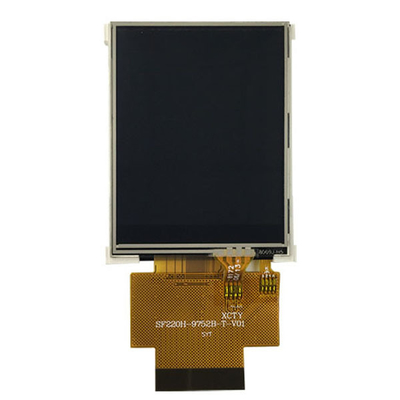

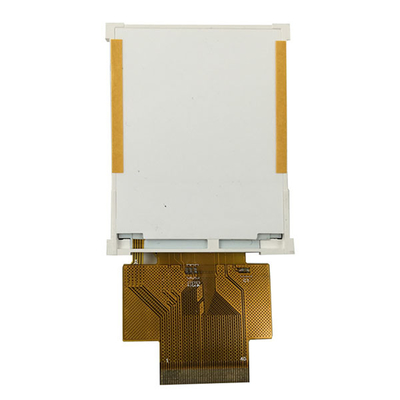

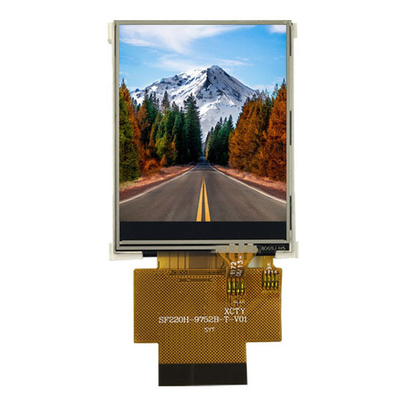

2.2 polegadas ILI9225G SPI e RGB Touch TFT LCD Screen,2.2" Módulo de exibição LCD TFT QCIF com painel de toque resistivo Imagem do produto

Contacte-nos

Adoramos ouvir sobre os seus projetos, se tiver alguma pergunta, pode contactar-nos em sales2@saef.com.cn

Ecrã LCD touch - Toque
1.1 Ecrã táctil resistivo
Antes do advento do iPhone, eram usadas quase exclusivamente telas sensíveis ao toque, que usavam sensores de pressão para controle de detecção de contato,com um comprimento de 80 mm ou mais, mas não superior a 50 mm,.

A parte principal do ecrã táctil resistivo é um ecrã de filme resistivo que é muito bem combinado com a superfície do ecrã, que é um filme composto de várias camadas,que utiliza uma camada de vidro ou uma placa de plástico duro como camada de base, e a superfície é revestida com uma camada condutora de óxido metálico transparente (resistência condutiva transparente), que é coberta com uma camada de endurecimento da superfície exterior,camada de plástico lisa e anti-roubamento, e a sua superfície interior é igualmente revestida por um revestimento,e há muitos pequenos (menos de 1/1000 polegada) pontos de isolamento transparente entre eles para separar as duas camadas de isolamento camada condutoraQuando o dedo toca o ecrã, as duas camadas de camadas condutoras estão em contacto no ponto de toque, e a resistência muda, gerando um sinal nas direcções X e Y,que é então enviado para o controlador touch screenO controlador detecta este contacto, calcula a posição de (X,Y) e simula o comportamento do rato com base na posição obtida.Este é o princípio mais básico da tecnologia resistiva de telas sensíveis ao toque.

A tela sensível ao toque usada pelo autor é uma tela sensível ao toque resistiva, e seu próprio chip de controle de tela sensível ao toque é o XPT2046 (na parte de trás do ecrã LCD U1 está o chip).O XPT2046 é um controlador de tela sensível ao toque de 4 fios (comunicação SPI) com um conversor A/D de aproximação passo a passo de taxa de execução de 125KHz de resolução de 12 bits. O XPT2046 suporta interfaces de I/O de baixa tensão de 1,5 V a 5,25 V. O XPT2046 pode detectar a posição do ecrã pressionado realizando duas conversões A/D,e para além da medição da pressão aplicada ao ecrã táctilO intervalo de temperatura de funcionamento é de -40°C a +85°C.

O chip é totalmente compatível com o ADS7843 e o ADS7846, e pode consultar a ficha de dados destes dois chips para uma utilização pormenorizada deste chip.
Notas:

(1) Ao utilizar o chip XPT2046, utilizar directamente a comunicação SPI (software e hardware) para ler a saída de dados de 12 bits do terminal MISO,e depois ler as coordenadas X e Y através de operações de conversão de coordenadas e filtragem(Isso pode ser visto no processo de programação)

(2) Devido às suas propriedades físicas especiais, a utilização básica de uma tela sensível ao toque resistiva exige a calibragem do erro de toque,mas os dados de calibração de tela resistiva do mesmo tipo de LCD são aproximadamente;

(3) Devido à existência de um mecanismo que necessita de ser calibrado para telas sensíveis ao toque resistivas, é geralmente necessário calibrá-lo antes da utilização.Podemos usar 24CXX (EEPROM) para salvar os parâmetros de compensação de calibração, e então não precisamos recalibrar cada vez que ligamos o computador; (Como último recurso, considerando o custo,é realmente possível salvar os dados de calibração em flash - não muito recomendado);

Vantagens da tela sensível ao toque resistiva: alta precisão, baixo preço, forte capacidade anti-interferência e boa estabilidade.
Desvantagens da tela sensível ao toque resistiva: fácil de arranhar, transmissão da luz não é muito boa, e não suporta multi-touch (requer correção de data,Caso contrário, o deslocamento não é pequeno)

1.2 Ecrã sensível ao toque capacitivo
Hoje em dia, quase todos os telefones inteligentes, incluindo tablets, usam tela capacitiva como tela sensível ao toque, a tela capacitiva é o uso de sensores do corpo humano para controle de detecção de contato,Nenhum contacto directo ou apenas ligeiro, detectando a corrente induzida para localizar as coordenadas de toque. (Atualmente, a tela sensível ao toque capacitiva básica é a principal)

Existem dois tipos principais de telas sensíveis ao toque capacitivas:

1Ecrã sensível ao toque capacitivo.

A tecnologia de ecrãs sensíveis ao toque capacitivos de superfície utiliza ITO (óxido de índio e estanho,um material condutor transparente) filme condutor para detectar o comportamento do toque da superfície da tela através da detecção de campos elétricosMas as telas sensíveis ao toque capacitivas de superfície têm algumas limitações, elas só podem reconhecer um dedo ou um toque.

2Projecção de tela sensível ao toque.

As telas sensíveis ao toque capacitivas projetadas são sensores que usam eletrodos de tela sensível ao toque para emitir linhas de campo eletrostático.Existem dois tipos de capacitância que são geralmente usados na tecnologia de detecção capacitiva projetada: autocapacitância e capacidade de interação.

A autocapacitância, também conhecida como capacitância absoluta, é o método mais amplamente usado, e a autocapacitância geralmente se refere à capacitância composta por um eletrodo de varredura e terra.Na superfície do vidro, existem elétrodos de varredura transversais e longitudinais feitos de ITO, e entre estes elétrodos e o solo formam um pólo capacitivo.um condensador é adicionado paralelamente ao circuito, alterando assim a capacidade total da linha de digitalização.

A capacitância de interação, também conhecida como capacitância de envergadura, forma uma capacitância na interseção dos eletrodos transversais e longitudinais do ITO na superfície do vidro.O método de varredura de capacidade interativa é varrer a mudança de capacidade em cada interseção para determinar a posição do ponto de contatoQuando tocado, irá afetar o acoplamento de elétrodos adjacentes, alterando assim a capacitância na intersecção,e o método de varredura da capacitância interativa pode detectar o valor de capacitância de cada interseção e a mudança de capacitância após tocar, por isso requer um tempo de varredura mais longo do que o método de varredura de autocapacitância, e precisa de varrer e detectar eletrodos X * Y.todas utilizam tecnologia capacitiva interactiva. (O LCD da placa de elite atômica pontual do autor é uma tela sensível ao toque capacitiva)

A tela sensível ao toque capacitiva transmissora utiliza duas colunas de eletrodos nas colunas vertical e horizontal para formar uma matriz sensorial para o toque sensível.o elétrodo do eixo X e o elétrodo do eixo YO eletrodo na imagem é realmente transparente, e está aqui para a conveniência de todos.A precisão e a resolução do ecrã capacitivo do eletrodo transparente nos eixos X e Y estão relacionadas com o número de canais nos eixos X e Y., e quanto mais canais, maior a precisão.
