Detalhes do produto:
|
| Produto: | 1Módulo de exibição OLED de 12 polegadas | Número de pixels: | 128x128 pontos |
|---|---|---|---|
| IC do condutor: | SH1107 ou equivalente | Modo de exibição: | Matriz passiva |
| Mostrar cor: | Mono Branco | Dever de dirigir: | 1/128 O dever |
| Tamanho do painel: | 27 x 30,1 x 1,25 mm | Área ativa: | 20.14 x 20.14 (mm) |
| Pitch de pixel: | 0.1575 x 0,1575 mm | Tamanho do pixel: | 00,1375 x 0,1375 mm |
| Direção de visualização: | Todos os ângulos de vista | Interface: | 8 bits 68XX/80XX Paralelo, SPI de 4 fios, I2C |
| Conexão: | ZIF | Número de pin: | 20 PINOS |
| Tempo de vida: | 50,000 horas @ 60cd/m2 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Modulo de Display OLED de 128x128 pontos,1Módulo de exibição OLED de 12 polegadas,Display gráfico OLED SPI I2C |
||
40mm ZIF FPC 1,12 polegadas OLED Display Introdução do Produto
Um olhar rápido sobre o produto
Descrição
O módulo de exibição OLED SFOS112XZ-128128PAN é um ecrã gráfico COG de resolução 128x128, com diagonal de 1,12 polegadas.O modelo OLED é concebido como de qualidade industrial, que tem a vantagem de um preço competitivoO módulo é integrado com SH1107 IC; suporta 8-bit 68XX/80XX Parallel, 4-wire SPI, interface I2C. A tensão de alimentação para Logic é de 2,8V, a tensão de alimentação para exibição é de 12V,corrente de funcionamento para VDD é de 55μA, SFOS112XZ-128128PAN OEL Display Module pode funcionar a temperaturas de -40°C a +70°C; as suas temperaturas de armazenamento variam de -40°C a +80°C.
40mm ZIF FPC 1,12 polegadas OLED Display Desenho do produto
Definição de pin
|
Pinhas Número |
Símbolo | O/O | Função | |||
| Fornecedor de energia | ||||||
| 1 | VPP | P |
Fornecimento de energia para o painel OEL Este é o pin de alimentação de tensão mais positiva do chip. |
|||
| 3 | VDD | P |
Fornecedor de energia para a lógica Este é um pin de alimentação de tensão, deve estar ligado a uma fonte externa. |
|||
| 20 | GND | P |
Fundamento do sistema OEL Este é um pin de terra. Ele também atua como uma referência para os pinos lógicos, as tensões de condução OEL e os circuitos analógicos. Ele deve ser conectado à terra externa. |
|||
| Motorista | ||||||
| 6 | IREF | Eu... |
Referência atual para ajuste de brilhoent Este pin é o pin de referência de corrente do segmento. Um resistor deve ser conectado entre este pin e o VSS. Configure a corrente em 12,5 μA no máximo. |
|||
| 2 | VCOMH | O |
Voltagem de saída Alto Nível para o sinal COM Este pin é o pin de entrada para o alto nível de tensão de saída para sinais COM. O condensador deve ser ligado entre este pin e o VSS. |
|||
| Interface | ||||||
|
4,5 |
BS1 BS2 |
Eu... |
Protocolo de Comunicação Estes pinos são entrada de seleção da interface da MCU. |
Ver o quadro seguinte: | ||
| IM1 | IM2 | |||||
| 8 bits 68XX paralelo | 0 | 1 | ||||
| 8-bit 80XX paralelo | 1 | 1 | ||||
| SPI de 4 fios | 0 | 0 | ||||
| I2C | 1 | 0 | ||||
| 8 | RES# | Eu... |
Reinicialização de energia para controlador e Motorista Este pin é a entrada de sinal de redefinição. Quando o pin está baixo, a inicialização do chip é executada. Mantenha este pin puxado alto durante a operação normal. |
|||
| 7 | CS# | Eu... |
Selecionar chip Este pin é a entrada de seleção do chip. O chip é habilitado para comunicação MCU apenas quando o CS# é baixado. |
|||
|
9 |
A0 |
Eu... |
Controle de dados/comando Este pin é o pin de controle de dados/comando. Quando o pin é puxado para cima, a entrada em D7~D0 será interpretada como dados de exibição.A entrada em D7~D0 será transferida para o registo de comando. Quando o pin é puxado para cima e o modo de interface serial é selecionado, os dados no SI serão interpretados como dados. No modo I2C, este pin atua como SA0 para a seleção de endereços de escravos. Para relações detalhadas com os sinais de interface da MCU, consulte os Diagramas de Características de Tempo. |
|||
|
10 |
WR# |
Eu... |
Isto é um pad de entrada de interface MPU. Quando conectado a uma MPU 8080, este está ativo LOW. Os sinais no barramento de dados são presos na borda ascendente do sinal WR. Quando conectados a uma MPU da série 6800: Este é o terminal de entrada de sinal de controle de leitura/gravação. Quando R/W = H: Leia. Quando R/W = L: Escreva. |
|||
|
11 |
E/RD# |
Eu... |
Isto é um pad de entrada de interface MPU. Quando conectado a uma MPU da série 8080, ele está ativo LOW. do MPU da série 8080, e o autocarro de dados estiver em estado de saída quando este sinal for L. Quando conectado a uma MPU da série 6800, este é ativo HIGH. da unidade MPU da série 6800. |
|||
|
12 ~ 19 |
D0~D7 |
O/O |
Seriiall Data Input/Output e relógio Quando o modo serial for selecionado, D1 será a entrada de dados serial SI e D0 será a entrada de relógio serial SCL. Quando o modo I2C for selecionado, D1 é a entrada de dados em série SDA e D0 é a entrada de relógio em série SCL. |
|||
Classificações máximas absolutas
| Parâmetro | Símbolo | Min. | Max. | Unidade | Notas |
| Voltagem de alimentação para lógica | VDD | -Não.3 | 3.6 | V | 1, 2 |
| Tensão de alimentação para exibição | VPP | 7 | 16.5 | V | 1, 2 |
| Temperatura de funcionamento | TOP | - 40 | 70 | .C | |
| Temperatura de armazenamento | TSTG | - 40 | 85 | .C | 3 |
| Tempo de vida (100 cd/m2) | 10,000 | - | Horário | 4 |
Nota 1: Todas as voltagens acima referidas baseiam-se no valor de ¥VSS = 0V
Nota 2: Quando este módulo for utilizado para além dos valores máximos absolutos acima indicados, pode ocorrer uma ruptura permanente do módulo.É desejável utilizar este módulo nas condições previstas na secção 3.Se este módulo for utilizado para além destas condições, pode ocorrer um mau funcionamento do módulo e a fiabilidade do módulo pode deteriorar-se.
Nota 3: As faixas de temperatura definidas não incluem o polarizador.
A temperatura do polarizador deve ser de 80oC.
Nota 4: O fim da vida útil é especificado como 50% do brilho inicial alcançado..
Características ópticas
|
Características |
Símbolo | Condições | Min. | Tipo | Max. | Unidade |
|
Brilho (VPP fornecido externamente) |
Lbr |
Nota 4 |
100 |
140 |
- |
cd/m2 |
| C.I.E. (branco) | (x) (y) | CIE 1931 | 0.250.27 | 0.290.31 | 0.330.35 | |
| Contraste do quarto escuro | CR | - | >10000:1 | - | ||
| Ângulo de visão | - | Grátis | - | grau |
Características de CC
|
Características |
Símbolo | Condições | Min. | Tipo | Max. | Unidade |
| Voltagem de alimentação para lógica | VDD | 1.65 | 2.8 | 3.5 | V | |
|
Tensão de alimentação para exibição |
VPP |
Nota 5 |
11.5 |
12.0 |
12.5 |
V |
|
Input de alto nível |
VIH |
IOUT = 100μA, 3,3 MHz |
0.8×VDD |
- |
VDD |
V |
| Input de baixo nível | VIL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.2×VDD | V |
| Produção de alto nível | VOH | IOUT = 100μA, 3,3 MHz | 0.8×VDD | - | VDD | V |
| Produção de baixo nível | VOL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.2×VDD | V |
| Corrente de funcionamento para ICV | IDD | - | 55 | 100 | μA | |
| Corrente de funcionamento para VPP | IPP | Nota 6 | - | 25 | 32 | mA |
|
Corrente de modo de repouso para VDD |
IDD, SLEEP |
- |
0.1 |
5 |
μA |
|
|
Corrente de modo de repouso para VPP |
IPP, SLEEP | - | 0.5 | 5 | μA |
Nota 5 e 6: A luminosidade (Lbr) e a tensão de alimentação para a exibição (VPP) estão sujeitas à alteração das características do painel e à solicitação do cliente.
Nota 6: VDD = 2,8 V, VPP = 12,0 V, 100% da área de exibição ligada.

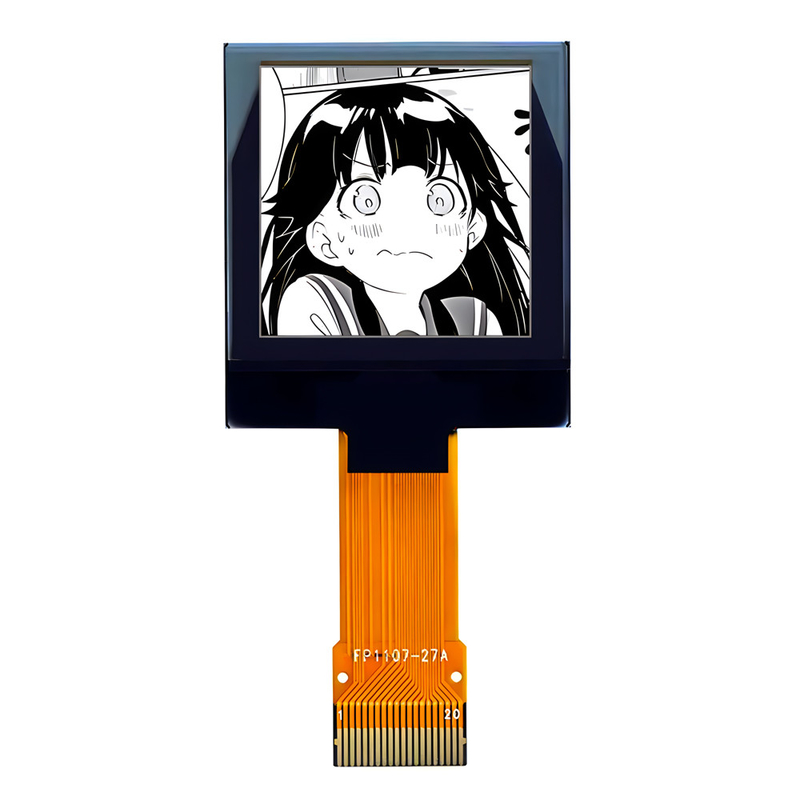

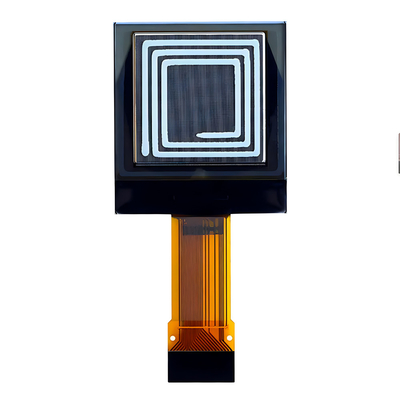

40mm ZIF FPC 1,12 polegadas OLED Imagem do produto
