Detalhes do produto:
|
| Produto: | 1Display OLED de 54 polegadas | Resolução: | Resolução de 128x64 pixels |
|---|---|---|---|
| IC do condutor: | SSD1309 | modo de exibição: | Matriz passiva |
| Interface: | 8 bits 68XX/80XX Paralelo, SPI de 4 fios, I2C | Mostrar cor: | Branco, amarelo, azul |
| Óptica: | Todos os ângulos de vista | Esboço Dim.: | 420,04 x 27,22 x 1,45 mm |
| Área ativa: | 35.052 × 17.516 (mm) | Pitch de pixels: | 0.274 × 0,274 (mm) |
| Temperatura de funcionamento: | -40°C a +70°C | Temperatura de armazenamento.: | -40°C a +85°C |
| Tensão de alimentação: | 1.65 - 3.3V | Número de pin: | 24 pinos |
| Tipo de embalagem IC: | RODA DENTEADA | Tipo de ligação do módulo: | ZIF |
| Função: | 1/64 | Conformidade: | Compatível com o REACH & RoHS |
| Destacar: | Módulo de exibição OLED SSD1309,Modulo de exibição OLED ZIF FPC,Módulo de exibição OLED de 36 mm |
||
1.54 polegadas 128x64 OLED Display SSD1309 Driver IC Descrição do produto
Revisão rápida do produto
O número de modelo SFOS154XZ-7096AN
Tipo: Gráfico
¢ Estrutura: COG
¢ Dimensão: 1,54"
¢ Adequado para dispositivos portáteis
¢ 128 x 64 Matriz de pontos
¢ IC:SSD1309
Fornecimento de energia 3V
Imposto sobre o produto
Interface: 8 bits 68XX/80XX paralelo, SPI de 4 fios, I2C
Cor da tela: Branco / Azul
Descrição do produto
SAEF 1,54 polegadas OLED Display SFOS154XZ-7096AN é feito de 128x64 pixels, diagonal tamanho 1,54 polegadas.;É integrado com o circuito integrado do controlador SSD1309 e comunica através da interface paralela de 8 bits 6800/8080, I2C e SPI serial de 4 fios.Este ecrã SFOS154XZ-7096AN OLED é baseado em uma tecnologia de chip-on-glass e, portanto, é muito fino, apenas 1,45 mm de profundidade.
SFOS154XZ-7096AN é um display OLED estrutura COG este módulo OLED é leve, de baixa potência e muito fino, é adequado para dispositivos de parede / medidor, aplicações domésticas, sistema POS, sistema Cloud / IoT,instrumentos de mão, dispositivos de tecnologia inteligente, sistemas energéticos, automóveis, sistemas de comunicação, instrumentos médicos, etc. O módulo OLED SFOS154XZ-7096AN pode funcionar a temperaturas compreendidas entre -40°C e +80°C;Temperaturas de armazenamento entre -40°C e +85°C.
Informações sobre o produto
| Produto: | 1Display OLED de 54 polegadas |
| Resolução: | Resolução de 128x64 pixels |
| IC do condutor: | SSD1309 |
| Interface: | 8 bits 68XX/80XX Paralelo, SPI de 4 fios, I2C |
| Óptica: | Todos os ângulos de visão |
| Tipo de ligação do módulo: | ZIF FPC 36 mm |
| Modo de exibição: | Matriz passiva |
| Cor de exibição | Branco, Amarelo, Azul |
| Esboço Dim.: | 420,04 x 27,22 x 1,45 mm |
| Área ativa: | 35.052 × 17.516 (mm) |
| Pitch de pixels: | 0.274 × 0,274 (mm) |
| Temperatura de funcionamento: | -40°C a +70°C |
| Temperatura de armazenamento: | -40°C a +85°C |
| Número do pin: | 24 pinos |
| Voltagem de alimentação: | 1.65 - 3.3V |
| Tipo de embalagem IC: | COG |
| Função: | 1/64 |
| Conformidade: | Compatível com o REACH & RoHS |
1.54 polegadas 128x64 OLED Display SSD1309 Driver IC Desenho do produto
Definição de pin
Pin1 N.C. (GND) -Pin reservado (Pin de suporte) Os pinos de suporte podem reduzir as influências das tensões nos pinos de função.Estes pinos devem ser ligados à terra externa como o circuito de proteção ESD.
Pin2 VLSS Terra do circuito analógico.
Pin3 VSS Ground do circuito lógico
Pin4 N.C. -Pin reservado, O pin N.C. entre os pines de função é reservado para um desenho compatível e flexível.
Fonte de alimentação VDD Pin5 para circuito lógico.
Pin6 BS1 Protocolo de Comunicação Selecionar
Pin7 BS2 Protocolo de Comunicação Selecionar 1 19 RES# IPower Reset for Controller and DriverEste pin é a entrada de sinal de reset.Mantenha este pin puxar alto durante a operação normal.
Pin8 CS# Chip Selecionar
Pin9 RES#
Pin10 D/C# Dados/Controlo de comando
Pin11 R/W# Ler/Escrever Selecionar ou Escrever
Pin12 E/RD# Leia/Escreva Ativar ou Ler
Pin13~20 D0~D7 Bus de entrada/saída de dados host
Pin21 IREF Referência atual para o ajuste de brilho.
Pin22 VCOMH Voltagem de saída Alto nível para sinal COM.
Pin23 Fornecimento de energia VCC para painel OEL.
Pin24 N.C. (GND) -Pin reservado (Pin de suporte) Os pinos de suporte podem reduzir as influências das tensões nos pinos de função.Estes pinos devem ser ligados à terra externa como o circuito de proteção ESD.

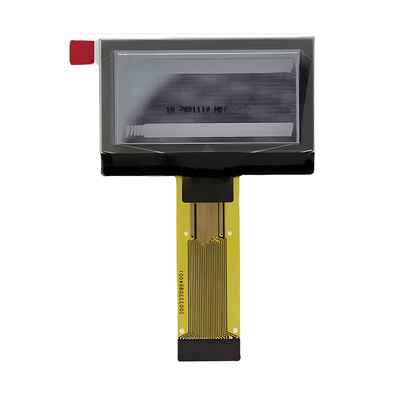

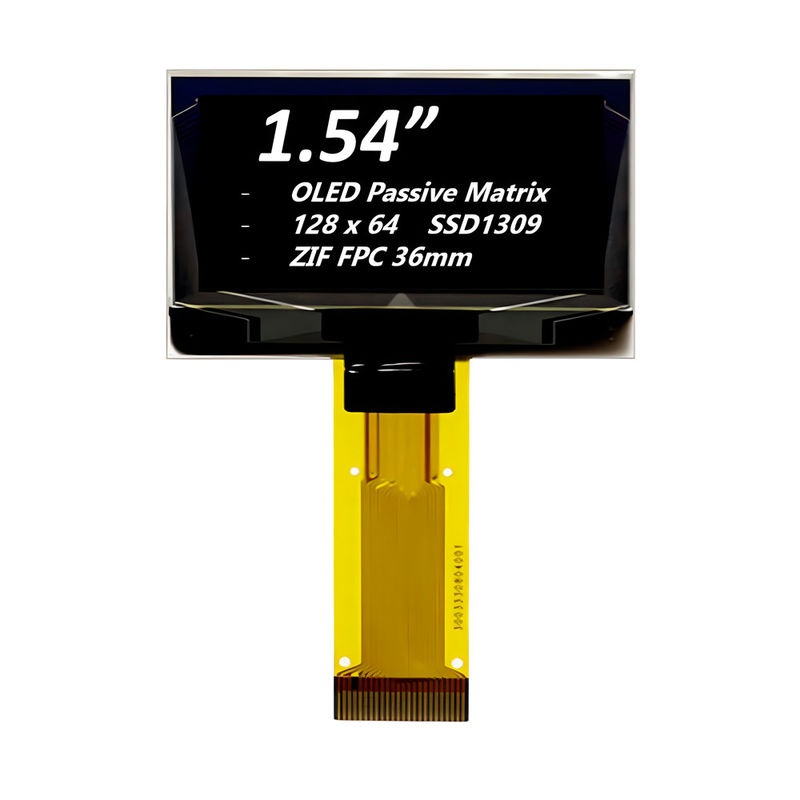

1.54 polegadas 128x64 OLED Display SSD1309 Driver IC Imagem do produto
