Detalhes do produto:
|
Produto: | 0Display OLED de 96 polegadas 7 pinos | Estrutura: | COG + PCB |
---|---|---|---|
Resolução: | pixéis 128x64 | Interfaces: | SPI (I2C opcional) |
Vendo Algle: | Todo o ângulo de vista | Número de pin: | 7 pinos (4 pinos opcionais) |
Cores: | Branco e azul opcionais | Tamanho do módulo: | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) mm |
Vidro: | PMOLED (Matriz passiva OLED) | Controlador: | SSD1306 ou equivalente |
Fornecimento de energia: | 3V / 5V | Operando temporariamente.: | -40°C a +85°C |
Relação de contraste: | 2000: 1 (Contraste do quarto escuro) | Conformidade: | Compatível com o REACH & RoHS |
Destacar: | Exposição da polegada OLED de I2C 0,96,SPI exposição de 0 |
7 pinos 0,96 polegadas OLED Display Module SPI I2C 3V Branco PMOLED Com SSD1306 Driver IC
12864 OLED, SPI 7 Pin, SSD1306 OLED Display (COG+PCB) Descrição
O modelo SFOM096YZ7-12864WB-01 é uma extensão do SF-OS096YZ7-12864WB-01 com uma placa de PCB no módulo; Ele mede 0,96 polegadas em diagonal e é feito de 128x64 pixels.Esta placa de PCB com quatro furos de montagem é uma maneira fácil para os clientes para fixar módulos para suas aplicações. O módulo SFOM096YZ7-12864WB-01 possui um IC SSD1306 embutido; Suporte a interface SPI de 4 fios; Interface I2C opcional, ciclo de funcionamento da unidade 1/64, tensão de alimentação lógica é de 3.3V ~ 5V, nível de I / O é de 5V a 3V,com circuito de conversãoO módulo é ligado com 7 pinos de conector e 4 pinos de conector são opcionalmente ligados.
Este módulo OLED é adequado para aplicações domésticas inteligentes, equipamento médico, controlo inteligente, instrumentação, etc., e pode funcionar em temperaturas entre -40°C e +85°C;
Características
1Este mini OLED de 0,96 polegadas tem uma resolução de 128X64 e um chipset SSD1306.
2Este módulo de display OLED de 0,96 polegadas tem um consumo de energia ultra-baixo: iluminação de tela inteira 0,08w.
3Esta tela micro OLED de 0,96 polegadas tem quatro furos de montagem para fácil instalação.
4Este produto OLED 12864 de 0,96 polegadas foi concebido para o tipo SPI, IIC opcional.
5Este produto OLED de 7 pines de 0,96 polegadas suporta uma variedade de chips de controlo: totalmente compatível com a série Arduino 51, série msp430, stm32/2 CSR IC, etc.
6A tensão de alimentação deste produto SPI OLED de 0,96 polegadas é DC 3V-5V.
7. Este módulo de display OLED de 0,96 polegadas é integrado no driver IC. ele pode se comunicar com 2C/IIC Interface só precisa de 2 portas I/O
8Este produto OLED de 0,96 polegadas 128x64 é compatível com MMDVM, Pi-Star, e é compatível com Raspberry pi.
9. Este produto 12864 SPI OLED 0,96 polegadas é auto-luminoso design, não precisa de iluminação de fundo, o ecrã pode auto-luminoso; Ele tem alto contraste, pontos brilhantes e nítidos, até mesmo fontes minúsculas bastante legível.
10. a tela OLED de 0,96 polegadas não tem fontes incorporadas dentro do controlador OLED, o utilizador pode criar as fontes através do software de geração de fontes.
Especificação do produto
Produto: | 0Display OLED de 96 polegadas 7 pinos |
Resolução: | 128x64 pixels |
Estrutura: | COG + PCB |
Interfaces: | SPI (I2C opcional) |
Número do pin: | 7 pinos |
Tamanho do módulo: | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) mm |
Controlador: | SSD1306 ou equivalente |
Vendo Algle: | Todos os ângulos de visão |
Cor: | Branco e azul opcional |
Vidro: | PMOLED (Matriz passiva OLED) |
Fornecimento de energia: | 3V / 5V |
Relação de contraste: | 2000: 1 (Contraste do quarto escuro) |
Temp.: | -40°C a +85°C |
Conformidade: | Compatível com o REACH & RoHS |
12864 OLED, SPI de 0,96" 7 pin, SSD1306 OLED Display (COG+PCB)Desenho

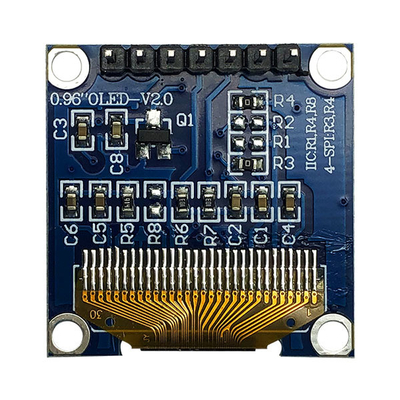

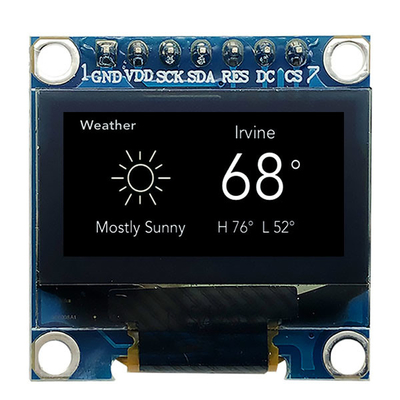

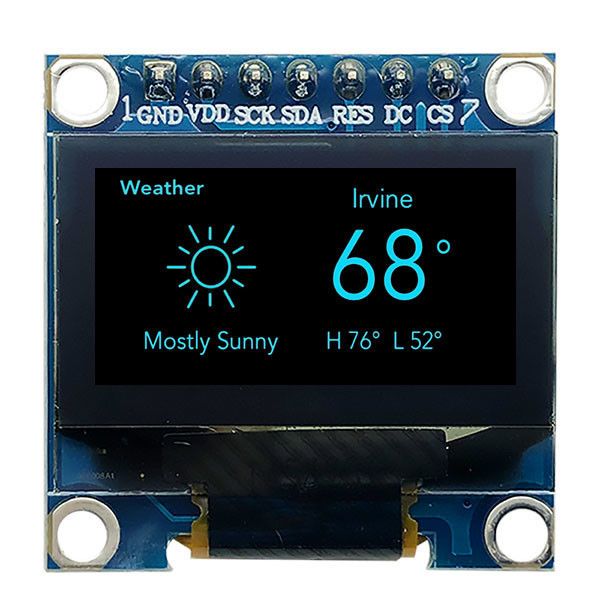

12864 OLED, 0,96" SPI 7 Pin, SSD1306 OLED Display (COG+PCB) Imagem do produto
